Вогнутость корня шва

Определение дефекта:  НЕГЛУБОКАЯ КАНАВКА со стороны корня одностороннего сварного шва

Описание дефекта:  НЕГЛУБОКАЯ КАНАВКА со стороны корня одностороннего сварного шва

Критичность дефекта: ДОПУСТИМА на неответственных конструкциях

НЕДОПУСТИМА на ответственных конструкциях, поднадзорных органам технического надзора

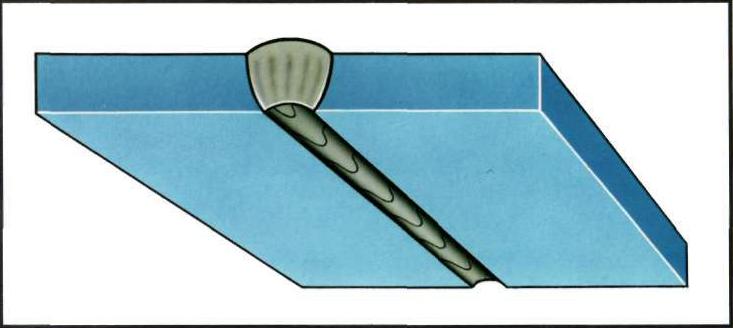

Внешние признаки: с обратной стороны шва корень имеет вогнутость. Дефект виден невооруженным глазом при визуальном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

При формировании корневого шва поверхностное натяжение металла снижается. Происходит утяжка корня шва, образуется вогнутая поверхность.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ



Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
