Трещина в кратере

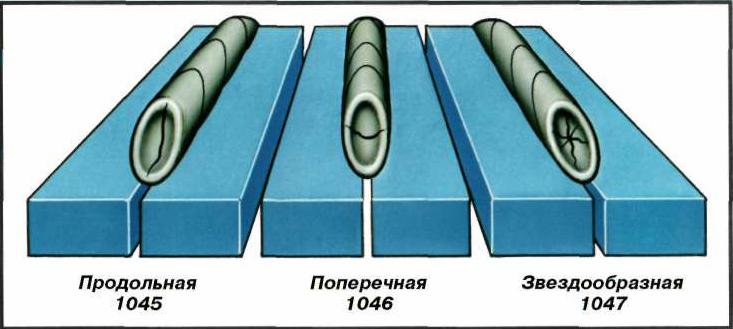

Определение дефекта: трещина в кратере сварного шва. Может быть продольной (1045), поперечной (1046), звездообразной (1047)
Критичность дефекта: недопустима, так как при заварке может остаться незаваренная часть трещины
Описание дефекта: трещина в кратере сварного шва. Может быть продольной (1045), поперечной (1046), звездообразной (1047)
Критичность дефекта: недопустима, так как при заварке может остаться незаваренная часть трещины
Внешние признаки: разрывы металла кратера вдоль (1045), поперек (1046) и в различных направлениях из одной точки (1047). Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.
ПРОЦЕСС ВОЗНИКНОВЕНИЯ
Когда металл кратера еще находится в жидко-твердом состоянии, под действием сварочных напряжений возникает разрыв металла шва по линиям эвтектик - легкоплавких соединений, расположенных между кристаллами.
ПРИЧИНЫ ВОЗНИКНОВЕНИЯ
Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
