Несплавление

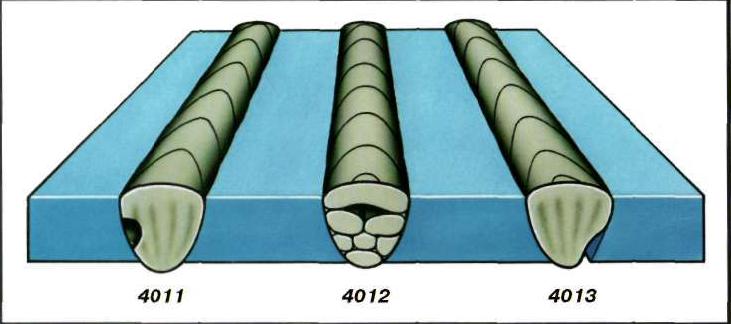

Определение дефекта:  ОТСУТСТВИЕ СОЕДИНЕНИЯ между металлом сварного шва и основным металлом или между отдельными валиками сварного шва. Раз­личают несплавления: по боковой стороне (4011), между валиками (4012), в корне шва (4013)

Описание дефекта:  ОТСУТСТВИЕ СОЕДИНЕНИЯ между металлом сварного шва и основным металлом или между отдельными валиками сварного шва. Различают несплавления: по боковой стороне (4011), между валиками (4012), в корне шва (4013)

Критичность дефекта: НЕДОПУСТИМО, так как является концентратором напряжения, вызывающим развитие трещин

Внешние признаки: отсутствуют, так как дефект находится внутри сварного шва. Обнаруживают методами неразрушающего контроля.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

При дуговой сварке дуга не расплавила часть кромки стыка и не сформировала шов с ее участием.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ

Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
