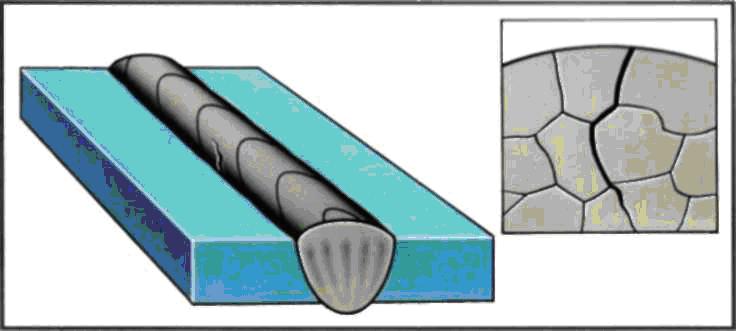

Микротрещина



Определение дефекта: трещина микроскопических размеров, которую обнаруживают физическими методами не менее чем при 10-кратном увеличении
Критичность дефекта: недопустима, так как является очагом развития макротрещины

Внешние признаки: микроскопические разрывы по границам зерен металла. Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.
ПРОЦЕСС ВОЗНИКНОВЕНИЯ.



Описание дефекта: трещина микроскопических размеров, которую обнаруживают физическими методами не менее чем при 10-кратном увеличении

Критичность дефекта: недопустима, так как является очагом развития макротрещины



Внешние признаки: микроскопические разрывы по границам зерен металла. Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ. Легкоплавкие соединения, присутствующие в металле шва, влекут за собой возникновение кристаллизационных трещин. В период, когда сварочная ванна находится в твердо-жидком состоянии, под действием сварочных напряжений происходит разрыв кристаллов.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ



Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
