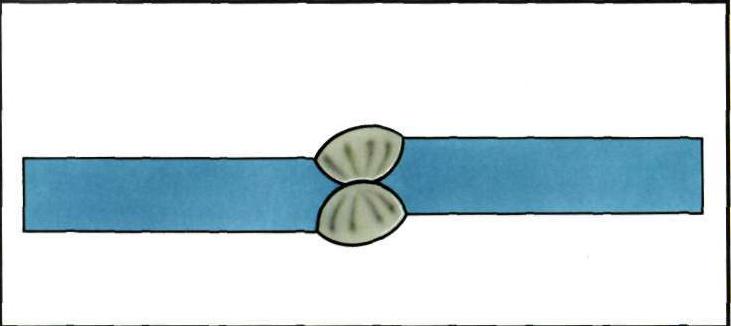

Линейное смещение (депланация свариваемых листов)

Определение дефекта:  СМЕЩЕНИЕ между двумя свариваемыми элементами, при котором их по­верхности располагаются параллельно, но не на требуемом уровне

Описание дефекта:  СМЕЩЕНИЕ между двумя свариваемыми элементами, при котором их поверхности располагаются параллельно, но не на требуемом уровне

Критичность дефекта: ДОПУСТИМО на неответственных конструкциях НЕДОПУСТИМО на ответственных конструкциях, поднадзорных органам технического надзора

Внешние признаки: расположение двух свариваемых деталей не в одной плоскости. Дефект виден невооруженным глазом. Размер смещения определяют при измерительном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ

При сварке двух деталей под действием термического цикла сварки происходит параллельное смещение одной свариваемой детали относительно Другой.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ

Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
