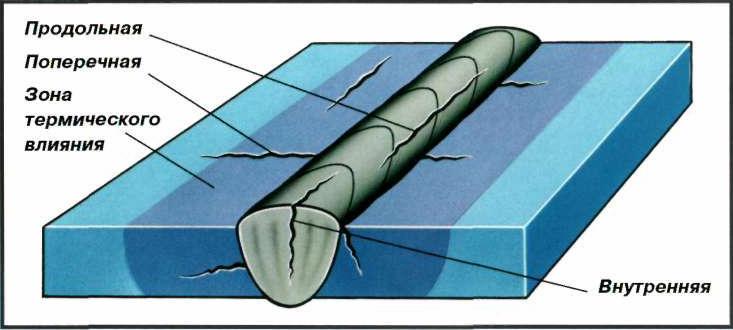

Трещина



Описание дефекта: несплошность, вызванная местным разрушением шва и его охлаждением, либо действием нагрузок

Критичность дефекта: недопустимы, так как являются концентратором напряжения и очагом разрушения

Внешние признаки:  разрывы металла по границам кристаллизующихся зерен или по самим кристаллам металла сварного соединения. Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

ПРОЦЕСС ВОЗНИКНОВЕНИЯ:  горячие трещины возникают в результате растягивающих напряжений, появляющихся во время охлаждения сварного соединения. Трещины в околошовной зоне или в основном металле относятся к холодным трещинам и имеют закалочное, водородное или смешанное происхождение.

ПРИЧИНЫ ВОЗНИКНОВЕНИЯ:



Источник: "Дефекты сварных швов и соединений", Юхин Н.А., М., 2007 г.
