Технология получения высокопрочного чугуна с шаровидным графитом

Известно, что высокопрочный чугун с шаровидным графитом (ВЧШГ) получают путем модифицирования жидкого чугуна сфероидизирующими модификаторами, содержащими магний, це­рий и иттрий. Чугун, подвергаемый модифицированию, должен удовлетворять ряду приведенных ниже требований, выполнение которых является задачей плавки.

Требования к жидкому чугуну.

Важнейшим требованием к хи­мическому составу жидкого металла при получении высокопроч­ного чугуна с шаровидным графитом является низкое содержание серы — до 0,03%.Т1ри этом снижение содержания серы способ­ствует уменьшению расхода дорогостоящих модификаторов.

Техническими условиями, принятыми на ВАЗе и КамАЗе, до­пускается содержание серы не более 0,012%. Составить шихту с таким низким содержанием серы практически невозможно, по­этому важнейшей задачей плавки является десульфурация. В связи с этим использование для плавки дуговых пеней с основной футе­ровкой в данном случае является оправданным, несмотря на вы­сокое пылегазовыделение и шум.

При наведении основного шлака рекомендуется вводить известь (6 кг/т металла) для снижения избыточного количества серы на 0,001 %. Содержание в чугуне демодификаторов Pb, Bi, Sn, Sb, As, Ti, Al даже в незначительных количествах препятствует сфероидизации графита. С учетом этого требуется тщательный отбор шихто­вых материалов. Не допускается использование лома неизвестного происхождения. Помимо первичных материалов и возврата исполь­зуются стальные отходы кузнечно-прессового производства.

Температура чугуна при модифицировании должна быть выше, чем при модифицировании серого чугуна, 1480... 1530 °С. Это объяс­няется тем, что на испарение магния, введенного в расплав, тре­буется значительное количество теплоты (при введении каждого 1 % Mg температура чугуна снижается на 80...90 °С).

Сфероидизирующне модификаторы.

Шаровидная форма графита в чугуне достигается использованием модификаторов, содержащих магний, церий и иттрий. Модификаторы на основе  маг­ния, в свою очередь, разделяют на металлический магний и магнийсодержащие лигатуры. Металлический магний имеет плотность в 4 раза меньшую, чем расплавленный чугун, поэтому при простом введении его в металл он всплывает и сгорает ослепительно ярким пламенем. При принудительном погружении его в расплав чугуна при температуре 1400 °С магний испаряется и давление его паров может достигать 0,7 МПа. Пары магния, выходя из расплава, вы­зывают интенсивное перемешивание и выбросы металла. Над по­верхностью расплава пары магния сгорают. Обычно в металле оста­ется не более 1/10 количества введенного в него магния.

Для улучшения усвоения магния расплавом используются магнийсодержащие лигатуры, магний—кремний—железо, магний-никель, магний—медь, магний—никель—медь и др. Особенно ши­рокое распространение получили в свое время тяжелые лигатуры содержащие около 85 % никеля. Плотность такой лигатуры выше, чем жидкого чугуна, что в сочетании с относительно низким со­держанием магния предопределяет ее хорошее усвоение и незна­чительный пироэффект.

Однако никель возвращается в шихту в составе возврата и прак­тически не угорает в процессе плавки. Учитывая, что доля возвра­та при производстве ВЧШГ составляет не менее 40%, содержа­ние никеля в металле быстро растет от плавки к плавке, если в шихте используется более 10 % возврата. Это создает организаци­онные трудности, связанные с использованием излишков возвра­та чугуна, модифицированного никель-магниевой лигатурой.

Учитывая отбеливающее действие магния, производят вторич­ное модифицирование ферросилицием ФС75 в количестве от 0,3 до 1 % в зависимости от толщины стенки отливки.

Цериевые модификаторы. Температура кипения церия около 3450 °С, поэтому при вводе его в расплав чугуна не наблюда­ется выбросов металла, и, кроме того, температура расплава мо­жет быть ниже (1390... 1410 °С). Однако для равномерного распреде­ления его необходимо принудительное перемешивание металла.

Церий, так же как и магний, является активным десульфуратором, но в отличие от магния не образует черных пятен в структуре отливок при повышенном содержании серы в исходном чугуне.

Для получения высокопрочного чугуна с шаровидным графи­том церий применяется в виде многообразных лигатур, таких как ферроцерий, мишметалл, цериевый мишметалл, сиитмиш и другие, содержащие около 50 % Се.

Комплексные модификаторы, разнообразные по со­ставу и свойствам, получили в настоящее время наибольшее рас­пространение. Наряду с магнием, который производит сфероидизирующее действие и перемешивание, в них обычно входит крем­ний, предотвращающий отбел. Церий и кальций в комплексных модификаторах способствуют связыванию избытка серы.

Модификатор ФЦМ5, содержащий 5 % магния, успешно при­менялся при литье коленчатых валов трактора «Владимирец». В модификаторах марок ЖКМК1 ...ЖКМК10 помимо железа со­держатся Mg, Са, Si и редкоземельные элементы.

В настоящее время наибольшее применение имеют модифика­торы ФСМг5 и ФСМг6, содержащие соответственно 5 и 6 % Mg и использующиеся как для внутриформенного, так и для ковшово­го модифицирования.

Сфероидизирующие модификаторы в размельченном состоя­нии не подлежат длительному хранению, так как входящие в них элементы легко окисляются.

Иттривые модификаторы не получили до настоящего времени промышленного применения.

Способы введения в расплав сфероидизирующих модификато­ров. Из всего многообразия способов ввода в расплав сфероиди­зирующих модификаторов к настоящему времени получили применение лишь несколько способов, удовлетворяющих условиям техники безопасности и обеспечивающих достаточно высокий ко­эффициент усвоения модификатора. Способ ввода модификатора выбирают с учетом масштабов производства и стоимости приме­няемого оборудования.

Для целей лабораторных и исследовательских работ, а также при небольших объемах производства предпочтителен способ ввода мо­дификатора под колокольчиком в ковше с металлической крыш­кой (рис.1, а).

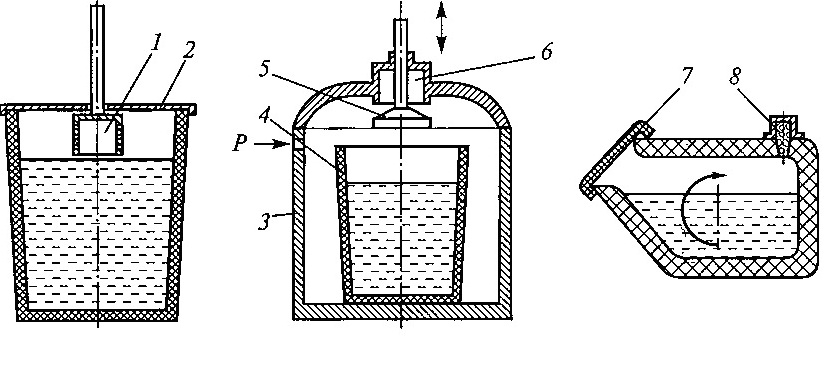

Рис. 1. Способы ввода в расплав сфероидизирующих модификаторов: а — под колокольчиком; б — в автоклаве; в — в герметизированном ковше-конвертере; 1 — колокольчик; 2 — крышка; 3 — корпус автоклава; 4 — ковш с металлом; 5— мешалка; 6— полость для модификатора; 7— крышка ковша; 8 — модификатор

В шамотографитовый или стальной колокольчик 1 с отверстиями в боковых стенках закладывают бумажный пакет с навеской модификатора. Пакет закрепляют в колокольчике вязаль­ной проволокой. Крышку 2 надевают на штангу колокольчика и устанавливают на ковш. Колокольчик опускают в глубь металла.

При использовании тяжелой никель-магниевой лигатуры ши­роко используется ввод ее под струю в разливочный ковш.

При использовании в качестве модификатора металлического магния наилучшие результаты дает применение автоклава (рис.1, б). В стальной корпус автоклава 3 при снятой крышке устанавливают ковш с металлом 4. В полость 6 крышки закладыва­ют навеску магния и закрывают ее мешалкой 5. Крышку устанав­ливают на корпус автоклава, стык между ними герметизирован. Между крышкой и штоком мешалки также имеется уплотняющая манжета. После подачи воздуха в автоклав под давлением Ρ пнев­матический цилиндр опускает мешалку вниз, при этом модифи­катор падает в металл, который перемешивается в процессе воз­вратно-поступательного движения мешалки.

Широкое распространение получили также герметизированные Ковши, принцип действия которых показан на рис. 1, в. В боко­вую полость ковша закладывают навеску модификатора 8. После заливки металла ковш закрывают крышкой и поворачивают в вер­тикальное положение.

Установлено, что минимальное количество остаточного магния, необходимое для получения шаровидной формы графита в чугуне в любом сечении отливки, должно быть не менее 0,03 %. С учетом ко­эффициента усвоения модификатора количество магния, вводимо­го с модификатором, должно быть около 0,4 %. При использовании комплексных сфероидизирующих модификаторов суммарное содержание в них магния, кальция и редкоземельных элементов должно быть эквивалентно указанному выше содержанию магния.

Расход модификатора зависит от его состава, способа ввода в металл, содержания в металле серы, температуры металла и дру­гих факторов и составляет от 0,15 % для металлического магния, вводимого в автоклаве, до 2,5 % для лигатур при добавлении их в ковш. Необходимое и достаточное количество вводимого модифи­катора уточняется только опытным путем.
