Отжиг и нормализация углеродистой стали

Отжиг стали.

Отжигом называется операция термической обра­ботки, при которой путем нагрева, выдержки при установленных температурах и последующего медленного охлаждения в стали по­лучают устойчивую структуру, свободную от остаточных напряже­ний. Цель отжига стальных изделий — снять внутренние напряже­ния, устранить структурную неоднородность, улучшить обрабатыва­емость резанием и подготовить к последующей термической обра­ботке.

Отжиг стали может быть с фазовой перекристаллизацией: пол­ный, изотермический, на зернистый перлит и диффузионный, а так­же без фазовой перекристаллизации — рекристаллизационный.

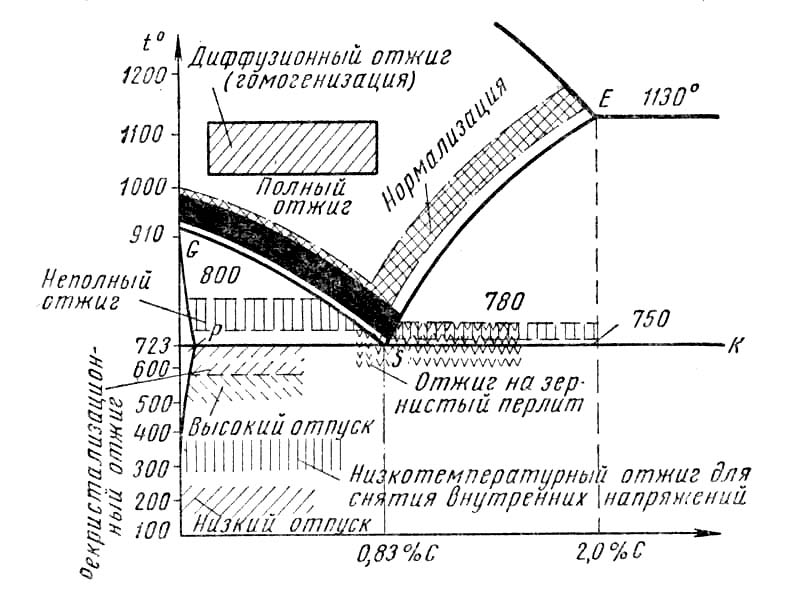

Рис. 1. Интервалы температур для различных видов отжига и нормализации углеродистой стали

Отжиг включает следующие операции.

1. Нагрев стали до температур, на 20—30° превышающих верх­нюю критическую точку А_С1, т. е. лежащих выше линии GS, — полный отжиг для доэвтектоидных сталей (рис. 1), или нагрев ста­ли до температур, на 30—40° превышающих нижнюю критическую точку A_C1 т. е. расположенных выше линии PSK, — неполный от­жиг.

2. Выдержка детали в течение времени, достаточного для равно­мерного прогрева ее по всему сечению до заданных температур и для завершения всех структурных (фазовых) превращений, которые должны полностью закончиться. Законченность структурных превра­щений в стали при отжиге составляет цель данной операции: лишь в этом случае свойства стали после отжига существенно улучшаются.

3. Медленное охлаждение стали от температур отжига со ско­ростью, меняющейся (от 10 до 100° в час) в зависимости от марки стали, формы и назначения детали.

Полному  отжигу подвергают обычно доэвтектоидные стали, нагревая их до температур выше линии GS, выдерживая при них в течение ¹/₄ продолжительности нагрева и медленно ох­лаждая вместе с печью до 600 — 400° С. Углеродистые стали охлаждают со скоростью 100—150° в час, легированные — со ско­ростью 30—50° в час. Полный отжиг сопровождается фазовой пере­кристаллизацией, в результате чего крупнозернистая сталь полу­чает мелкозернистую структуру, освобождается от внутренних нап­ряжений, становится мягкой и вязкой. Для отжига изделия упако­вывают в ящики, трубы или реторты, которые затем наполняют песком, чугунной стружкой или углем, чтобы предохранить поверх­ность изделий от обезуглероживания и окисления. Наилучшие ре­зультаты дает применение защитной атмосферы. Отжиг в защитной атмосфере называют светлым, так как при этом способе обезуглероживания и окисления почти не бывает и поверхность изделий оста­ется относительно светлой.

Неполный  отжиг является разновидностью отжига пе­рекристаллизации. При неполном отжиге сталь нагревают до тем­пературы, на 30—40° превышающей нижнюю критическую точку А_С1 (см. рис. 1), т. е. до 750—760° С.

Замедленное охлаждение или длительная выдержка стали при температурах 680—750° С способствует образованию крупноплас­тинчатого перлита, облегчающего обрабатываемость стали резани­ем. Для мягких доэвтектоидных сталей, содержащих до 0,4—0,5% углерода, этот вид отжига применяют редко, так как они и без от­жига достаточно хорошо обрабатываются резанием. Для инструмен­тальных сталей, особенно заэвтектоидных, неполный отжиг явля­ется единственным видом отжига. Он способствует снятию внутрен­них напряжений и улучшению обрабатываемости резанием.

Отжигу  на  зернистый  перлит  подвергают эвтектоидные и заэвтектоидные стали. Для отжига сталь нагревают на 20—30° выше критической точки A_Ci(см. рис. 54) и после выдер­жки при рабочей температуре в течение 3—5 часов медленно охлаж­дают (со скоростью 30—50° в час) до 650—600° С. В результате дли­тельной выдержки пластинчатый перлит превращается в зернистый; это явление называется сфероидизацией (округлением). Высокоуглеродистые инструментальные стали, содержащие более 0,65% углерода, со структурой зернистого перлита хорошо обра­батываются резанием и лучше поддаются закалке; они обладают мень­шей склонностью к образованию трещин и короблению. В некоторых случаях, чтобы ускорить процесс сфероидизации перлита, нагрев и охлаждение повторяют несколько раз. Такой отжиг называется  м а я тн и к о в ы м, или  цикличным. При цикличном отжи­ге инструментальную сталь нагревают до 730—750° С и медленно охлаждают до 650° С; процесс повторяют несколько раз. Все за­эвтектоидные (инструментальные) стали отжигают на зернистый перлит.

Изотермический  отжиг заключается в нагреве ста­ли выше критической точки А_С3 и выдержке при этой температуре в течение времени, необходимого для полного и равномерного про­грева. Затем сталь относительно быстро охлаждают до температу­ры ниже A_r1(650—700° С). При этой постоянной (изотермической) температуре сталь выдерживают определенное время, необходимое для полного распада аустенита с образованием перлита (в доэвтек-тоидной стали — феррита и перлита), и затем охлаждают на возду­хе. Изотермический отжиг имеет почти вдвое более короткий цикл,

чем   обычный    отжиг.

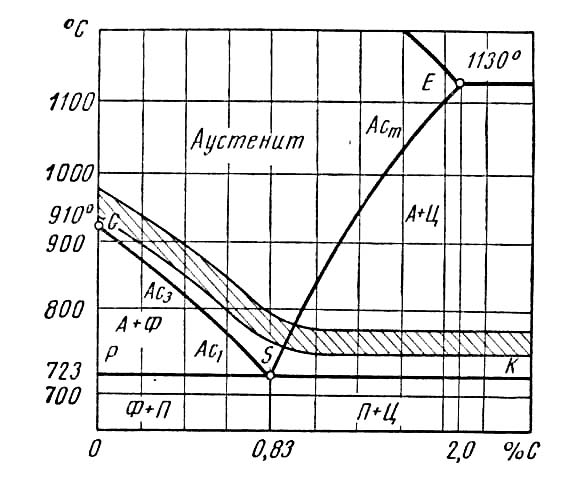

Рис. 2. Интервал закалочных темпера­тур углеродистой стали

Преимущества изотер­мического отжига —од­нородность структуры и ускорение процесса, осо­бенно при отжиге леги­рованной стали. Для сталей, содержащих большое количество хро­ма, никеля и других эле­ментов, только изотер­мический отжиг позво­ляет добиться превра­щения весьма устойчи­вого аустенита в перлит и феррит и обеспе­чить хорошую обра­батываемость стали ре­жущим инструментом. Диффузионный отжиг  применяют для слитков и крупных отливок, чтобы выравнять (путем диффузии) химический состав стали, имеющий внутрикристаллическую ликвацию. Сталь нагревают до 1050—1150° С, выдерживают при этой температуре 10—15 часов и затем медленно охлаждают до 600 — 550° С. Диф­фузионный отжиг приводит к росту зерна стали; этот дефект уст­раняют повторным отжигом на мелкое зерно (полный отжиг). Сталь, прошедшая гомогенизацию, обладает более высокими меха* ническими свойствами; особенно повышается ударная вязкость.

Рекристаллизационным  отжигом называется отжиг стали, прошедшей холодную прокатку, волочение или холод­ную штамповку, с выдержкой при температуре 680—700° С и после­дующим охлаждением. Этой температуры достаточно для того, что­бы возвратить стали свойства, которые она имела до холодной обработки давлением. В результате такого отжига понижается твер­дость и прочность, но повышаются показатели пластичности — отно­сительное удлинение, ударная вязкость.

Нормализация стали.

Нормализацией называется нагрев стали выше линии GSE  на 30—50° (см. рис. 1) свыдержкой при этой температуре и последующим охлаждением на воздухе. Нормализацию применяют для устранения внутренних напряжений и наклепа, по­вышения механических свойств стали.

Слово «нормализация» указывает на то, что сталь после этой операции получает нормальную, однородную, мелкозернистую структуру; перлит приобретает тонкое строение. Нормализации подвергают отливки и поковки. В настоящее время нормализация распространена в машиностроении больше, чем отжиг, так как она более производительна и дает лучшие результаты.
