ГОСТ 9853.1-96 Титан губчатый. Метод определения азотаПостановление Госстандарта России от 19.10.1999 N 353-стГОСТ от 19.10.1999 N 9853.1-96


     ГОСТ 9853.1-96

Группа В59



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ТИТАН ГУБЧАТЫЙ

Метод определения азота

Sponge titanium.
Method for determination of nitrogen



МКС 77.120*
ОКСТУ 1709
 ____________________
     * В указателе "Национальные стандарты" 2007 г.
МКС 77.120 и 77.120.50. - Примечание изготовителя базы данных.

Дата введения 2000-07-01



Предисловие


     1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 105; Украинским научно-исследовательским и проектным институтом титана

     ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

     2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 9 от 12 апреля 1996 г.)

     За принятие проголосовали:


Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика


Азгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Российская Федерация

Госстандарт России

Туркменистан

Главная государственная инспекция Туркменистана

Украина

Госстандарт Украины



     3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 октября 1999 г. N 353-ст межгосударственный стандарт ГОСТ 9853.1-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.

     4 ВЗАМЕН ГОСТ 9853.1-79



     1 Область применения


     Настоящий стандарт устанавливает объемный метод определения азота в губчатом титане (при массовой доле азота от 0,005% до 0,5%) по ГОСТ 17746.

     Метод основан на растворении титана в серной и фтористо-водородной кислотах, в результате чего в растворе образуются аммонийные соли. Последние разлагают гидроксидом натрия с выделением аммиака, который поглощают слабокислым раствором индикатора Таширо и титруют раствором серной кислоты.



     2 Нормативные ссылки


     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 8.315-97 Государственная система обеспечения единства измерений. Стандартные образцы. Основные положения, порядок разработки, аттестации, утверждения, регистрации и применения

     ГОСТ 3118-77 Кислота соляная. Технические условия

     ГОСТ 3640-94 Цинк. Технические условия

     ГОСТ 4165-78 Медь (II) сернокислая 5-водная. Технические условия

     ГОСТ 4204-77 Кислота серная. Технические условия

     ГОСТ 4328-77 Натрия гидроокись. Технические условия

     ГОСТ 10484-78 Кислота фтористоводородная. Технические условия

     ГОСТ 17746-96 Титан губчатый. Технические условия

     ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия

     ГОСТ 23780-96 Титан губчатый. Методы отбора и подготовки проб

     ГОСТ 25086-87 Цветные металлы и их сплавы. Общие требования к методам анализа



     3 Общие требования


     3.1 Общие требования к методу анализа - по ГОСТ 25086.

     3.2 Отбор и подготовка проб проводится по ГОСТ 23780.

     3.3 За результат анализа принимают среднее арифметическое результатов двух измерений. В начале смены проводят не менее двух контрольных опытов.



     4 Средства измерений и вспомогательные устройства


     Установка для определения содержания азота (рисунок 1) состоит из: промывных склянок 1, заполненных на  серной кислотой (1:1), воронки 2 с гидравлическим затвором, холодильника 3 (рисунок 2), колбы типа Къельдаля 4 вместимостью 250 см, колбонагревателя 5, микробюретки 6 вместимостью 5 см, сосуда для поглощения и титрования аммиака 7 (рисунок 3), крана для слива 8.

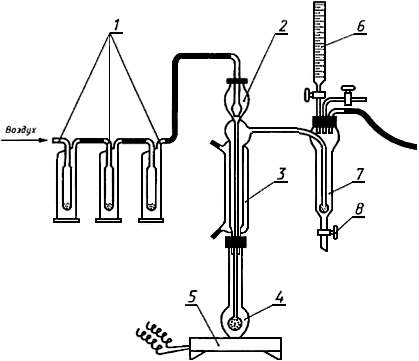

Рисунок 1

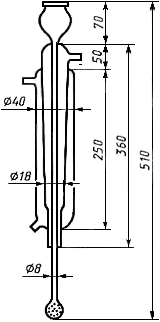

Рисунок 2

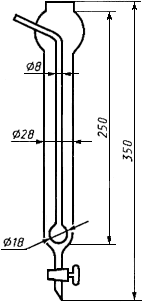

Рисунок 3

     Колба коническая вместимостью 250 см с затвором (рисунок 4), служащая для разложения навески.



Рисунок 4



     Резервуар с индикаторной водой.

     Прибор электронагревательный со слабым нагревом закрытого типа.

     Воздух сжатый или магистраль со сжатым воздухом давлением 0,01-0,02 МПа, расход около 3 дм/мин.

     Кислота серная по ГОСТ 4204, разбавленная 1:1, 1:4.

     Кислота серная. Стандарт-титр (фиксанал) по действующему нормативному документу, растворы молярной концентрации 0,005 и 0,0025 моль/дм. Массовую концентрацию этих растворов серной кислоты устанавливают по стандартному образцу титана, близкому по химическому составу и содержанию азота к анализируемой пробе титана и проведенному через все стадии анализа. Массовую концентрацию раствора серной кислоты , г/см азота, вычисляют по формуле


,                                                   (1)


где  - массовая доля азота в стандартном образце, %;

      - масса навески стандартного образца, г;

      - объем раствора серной кислоты, израсходованного на титрование стандартного образца, см;

      - объем раствора серной кислоты, израсходованного на титрование контрольного опыта, см.

     1 см серной кислоты молярной концентрации 0,0025 моль/дм соответствует 0,00007 г азота, молярной концентрации 0,0050 моль/дм - 0,00014 г азота.

     Кислота фтористоводородная по ГОСТ 10484, разбавленная 1:5.

     Кислота соляная по ГОСТ 3118, разбавленная 1:1.

     Калий хлорат (калий хлорнокислый) по действующему нормативному документу, предварительно прокаленный при температуре 723-773 К.

     Меди сульфат (медь сернокислая) по ГОСТ 4165.

     Цинк металлический гранулированный по ГОСТ 3640.

     Натрия гидроксид по ГОСТ 4328, раствор массовой концентрации 400 г/дм:1200 г гидроксида натрия помещают в колбу вместимостью 3,0 дм, добавляют 9-10 гранул металлического цинка и 10-15 г сульфата меди, приливают 2,0 дм воды, перемешивают и кипятят в течение 40 мин при слабом нагревании, после чего охлаждают, доливают до 3,0 дм водой и фильтруют раствор через стекловату. Полученный раствор хранят в плотно закрытой полиэтиленовой таре, срок хранения - 6-7 дней.

     Метиловый красный по действующему нормативному документу.

     Метиленовый голубой по действующему нормативному документу.

     Этанол (спирт этиловый) ректификованный технический по ГОСТ 18300.

     Индикатор Таширо: 0,06 г метилового красного и 0,04 г метиленового голубого растворяют в 100 см этанола.

     Индикаторная вода: 10 см индикатора Таширо разбавляют водой до 2,0 дм, хранят в плотно закрытой темной стеклянной таре. Индикаторная вода имеет фиолетово-красный цвет в кислой среде и зеленый - в щелочной.

     Стандартные образцы по ГОСТ 8.315.



     5 Порядок подготовки к проведению измерений


     5.1 Подготовка пробы

     Анализируемую пробу перед началом работы очищают от загрязнений. Для этого титановую стружку промывают этанолом из расчета 10 см на 1 г стружки и высушивают.

     5.2 Подготовка установки

     Стеклянную часть установки обрабатывают горячим паром: в реакционную колбу наливают 200 см воды, в сосуд для поглощения аммиака и титрования приливают 20-30 см индикаторной воды, подают сжатый воздух и нагревают реакционную колбу на электроплитке-колбонагревателе до кипения.

     Подготовку индикаторной воды к работе производят добавкой раствора серной кислоты молярной концентрации 0,0025 моль/дм до изменения окраски от зеленой до фиолетово-красной.

     Если на нейтрализацию 100 см дистиллята расходуется 0,8-1,2 см раствора серной кислоты молярной концентрации 0,0025 моль/дм, то установку считают готовой в работе.

     Прекращают нагрев и подачу сжатого воздуха, удаляют воду из реакционной колбы и индикаторную воду из сосуда для поглощения аммиака.



     6 Порядок проведения измерений


     Навеску пробы массой 1 г (при массовой доле азота от 0,005% до 0,1% включительно) или 0,5 г (при массовой доле азота от 0,1% до 0,5% включительно) помещают в коническую колбу вместимостью 250 см, приливают 30 см серной кислоты (1:4) или 30 см соляной кислоты (1:1) и 5 см фтористоводородной кислоты (1:5) и закрывают колбу затвором (рисунок 4).

     Пробу растворяют вначале при комнатной температуре, а затем при умеренном нагревании до полного растворения. Если на дне колбы имеются темные частицы нерастворяющегося остатка, который может содержать нитриды и карбонитриды, то раствор упаривают до появления паров серной кислоты. Затем раствор охлаждают, добавляют 1 г хлората калия и повторяют упаривание до выделения белых плотных паров.

     Колбу с раствором охлаждают, затвор обмывают водой и присоединяют ее к раствору.

     В поглотитель приливают 20-30 см индикаторной воды, подают сжатый воздух в систему и воду в холодильник.

     В реакционную колбу через воронку приливают 50 см раствора гидроокиси натрия и анализируемый раствор, после чего обмывают колбу и стенки воронки небольшими порциями воды и включают нагрев.

     По мере дистилляции аммиака и поглощения его индикаторной водой ведут титрование раствором серной кислоты молярной концентрации 0,0025 моль/дм до восстановления первоначальной слабой фиолетово-красной окраски индикаторной воды. Чтобы избежать перетитрования, кислоту добавляют по каплям. Если индикаторная вода сохраняет слабый фиолетово-красный цвет в течение 3-5 мин, дистилляцию заканчивают.

     По объему раствора серной кислоты молярной концентрации 0,0025 моль/дм, израсходованному на титрование, рассчитывают содержание азота в анализируемой пробе.

     Контрольный опыт проводят через все стадии анализа. При неустойчивом значении контрольного опыта его повторяют в течение смены 1-2 раза. Среднее значение результата контрольного опыта не должно превышать допускаемых расхождений, приведенных в таблице 1.


Таблица 1


В процентах

Массовая доля

Допускаемое
расхождение между результатами параллельных измерений

Допускаемое расхождение между результатами анализа

Предел погрешности
измерений

От 0,005 до 0,010  включ.

0,002

0,005

0,004

Св. 0,010  "   0,020    "

0,005

0,010


0,008

  "   0,020  "   0,050    "

0,007

0,012

0,009

  "   0,050  "   0,100    "

0,009

0,018

0,014

  "   0,10    "   0,20      "

0,02

0,04

0,03

  "   0,20    "   0,50      "

0,04

0,06

0,05



     При массовой доле азота от 0,2% до 0,5% включительно допускается использование в качестве титранта при проведении анализа и контрольного опыта раствора серной кислоты молярной концентрации 0,005 моль/дм.

     Определение содержания азота должно проводиться в помещении, в котором не ведется работа с аммиаком и другими соединениями азота.



     7 Обработка результатов измерений


     Массовую долю азота , %, вычисляют по формуле


,                                          (2)


где  - объем раствора серной кислоты, израсходованного на титрование анализируемой пробы, см;

      - объем раствора серной кислоты, израсходованного на титрование контрольного опыта, см;

      - массовая концентрация раствора серной кислоты, используемого для титрования пробы, в пересчете на азот, г/см;

      - масса навески анализируемой пробы, г.



     8 Допустимая погрешность измерений


     8.1 Расхождение между результатами измерений и результатами анализа (при доверительной вероятности =0,95) не должно превышать допускаемых значений, указанных в таблице 1.

     8.2 Контроль точности результатов анализа проводят по стандартным образцам любой категории, близких по химическому составу к анализируемому материалу в соответствии с ГОСТ 25086.



     9 Требования к квалификации
