ГОСТ 8775.4-87 Литий. Метод определения азотаПостановление Госстандарта СССР от 28.09.1987 N 3764ГОСТ от 28.09.1987 N 8775.4-87


   ГОСТ 8775.4-87

Группа В59

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИТИЙ

Метод определения азота

Lithium.
Method for determination of nitrogen

ОКСТУ 1709

Срок действия с 01.07.88
до 01.07.93*
__________________________
* Ограничение срока действия
снято по протоколу Межгосударственного
Совета по стандартизации, метрологии
и сертификации (ИУС N 2, 1993 год). -
Примечание изготовителя базы данных.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

     1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.09.87 N 3764

     2. Срок первой проверки 1991 г.

     Периодичность проверки 5 лет

     3. ВЗАМЕН ГОСТ 8775-75 (разд.5)

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер раздела, пункта, приложения

ГОСТ 3773-72

Разд.2

ГОСТ 4204-77

Разд.2

ГОСТ 4212-76

Разд.2

ГОСТ 4517-75

Разд.2

ГОСТ 8774-75

Разд.4

ГОСТ 8775.0-87

1.1; 5.2; 5.3.3; 5.4

ГОСТ 8775.1-87

Разд.2

ГОСТ 10157-79

Разд.2

ГОСТ 14919-83

Разд.2



     Настоящий стандарт устанавливает фотометрический метод определения азота при массовой доле его от 0,003 до 0,2% в литии.

     Метод основан на растворении лития в воде, поглощении выделившегося аммиака серной кислотой и измерении оптической плотности окрашенного раствора после добавления реактива Несслера.



1. ОБЩИЕ ТРЕБОВАНИЯ

     1.1. Общие требования к методу анализа - по ГОСТ 8775.0-87.



2. АППАРАТУРА, РЕАКТИВЫ И МАТЕРИАЛЫ

     Установка для дистилляции и улавливания аммиака (чертеж). Все части установки изготавливают из стекла "пирекс" или другого термостойкого стекла. Соединительные резиновые трубки и резиновые пробки предварительно очищают кипячением их в 1%-ном растворе гидроокиси натрия с последующим промыванием дистиллированной водой, не содержащей аммиака.

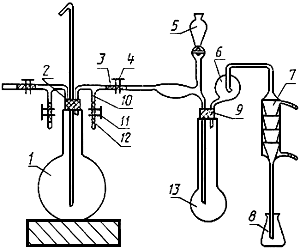

Установка для дистилляции и улавливания аммиака


1 - парообразователь - плоскодонная колба вместимостью 500-750 см; 2, 9 - резиновые пробки;
3, 12 - резиновые трубки; 4, 11 - зажимы; 5 - наполнительная воронка для приливания воды;
6 - каплеуловитель; 7 - холодильник; 8 - приемник - коническая колба вместимостью
100-250 см с меткой 80-90 см; 10 - отводная трубка; 13 - реакционная колба
(типа Кьельдаля) вместимостью 250-500 см

     Электроплитка по ГОСТ 14919-83 или колбонагреватель.

     Фотоколориметр типа ФЭК-56, ФЭК-60, КФК-2.

     Камера, заполненная сухим аргоном, содержащим не более 0,2 г/м влаги.

     Аргон по ГОСТ 10157-79, осушенный по п.2.3.1 ГОСТ 8775.1-87.

     Стаканчики для взвешивания типа СВ 24/10.

     Аммоний хлористый по ГОСТ 3773-72: раствор 1, содержащий 1 мг азота в 1см, готовят по ГОСТ 4212-76; раствор 2, содержащий 0,01 мг азота в 1 см, готовят разбавлением раствора 1 в сто раз.

     Реактив Несслера, готовят по ГОСТ 4517-75*.
______________
     * На территории Российской Федерации действует ГОСТ 4517-87. - Примечание изготовителя базы данных.

     Кислота серная по ГОСТ 4204-77, 0,005 моль/дм раствор.



3. ПОДГОТОВКА К АНАЛИЗУ

     3.1. Подготовка установки и проведение контрольного опыта

     Перед проведением анализа установку (см. чертеж) промывают струей пара в течение 15-20 мин. Пар поступает из колбы парообразователя, в которую наливают воду до двух третей объема и 1-2 см концентрированной серной кислоты. Собирают в приемник примерно 50 см дистиллята. К дистилляту прибавляют 1 см реактива Несслера, перемешивают и через 10 мин измеряют оптическую плотность раствора на фотоколориметре по п.4.2.2. Значение оптической плотности раствора не должно превышать 0,02, в противном случае операцию подготовки установки повторяют.

     3.2. Установление градуировочной характеристики

     3.2.1. В мерные колбы вместимостью 50 см помещают 1,0; 2,0; 3,0; 4,0; 5,0 см раствора 2, что соответствует содержанию в колориметрируемых растворах 0,01; 0,02 ... 0,05 мг азота, добавляют 2,5 см раствора серной кислоты, разбавляют водой до половины объема колбы, перемешивают, добавляют 1 см реактива Несслера. Объем растворов доводят до метки водой и снова перемешивают. Одновременно готовят раствор сравнения, содержащий все добавляемые реактивы, кроме раствора 2.

     3.2.2. Через 10 мин измеряют оптическую плотность растворов по отношению к раствору сравнения при длине волны 440 нм в кювете с толщиной светопоглощающего слоя 30 мм. По результатам фотометрирования строят градуировочный график, откладывая по оси абсцисс массу азота в миллиграммах, а по оси ординат - соответствующее значение оптической плотности.

     Градуировочный график проверяют не реже одного раза в квартал, а также в случае смены фотоколориметра или реактивов. Каждую точку графика получают как среднее арифметическое результатов трех измерений.

     Допускается нахождение численной линейной зависимости оптической плотности испытуемых растворов от массы содержащегося в них азота. Для этого результаты фотометрирования обрабатывают по методу наименьших квадратов и представляют зависимость по формуле


,                                                         (1)


где  - оптическая плотность раствора;

      - масса азота, содержащегося в растворе, мг;

     ,  - числовые коэффициенты, определяемые при градуировке.



4. ПРОВЕДЕНИЕ АНАЛИЗА

     4.1. Банку с пробой лития, хранящегося в соответствии с ГОСТ 8774-75, помещают в камеру, заполненную сухим аргоном. Кусок лития вынимают из банки пинцетом, удаляют с его поверхности при помощи фильтровальной бумаги масло, помещают на твердую стальную пластинку, очищают поверхность металла и вырезают из середины кусочек массой 0,5-1,5 г лития. Вырезанный кусочек помещают в предварительно взвешенный стаканчик с притертой крышкой. Вынимают стаканчик из камеры и взвешивают.

     Допускается очистку поверхности лития и взвешивание вырезанного кусочка производить на воздухе. В этом случае взвешивание производят после очистки и вырезания кусочка металла в течение 5 мин.

     В приемник 8 наливают 10 см серной кислоты. Кончик холодильника 7 погружают в кислоту. В воронку 5 наливают 50 см воды. Открывают зажим 11 на отводной трубке 10 и закрывают зажим 4.

     4.2. Навеску лития помещают в сухую колбу Кьельдаля, быстро подсоединяют колбу к прибору для отгонки аммиака. Через воронку 5 в колбу 13 приливают воду небольшими порциями. После окончания растворения навески открывают зажим 4 и закрывают зажим 11. Дистилляцию аммиака производят до тех пор, пока в приемнике не будет получено 80-90 см дистиллята.

     Содержимое приемника переводят в мерную колбу вместимостью 100 см, обмывают приемник водой и доводят объем раствора в мерной колбе водой до метки.

     4.3. Аликвотную часть раствора 5-25 см (в зависимости от содержания азота) помещают в мерную колбу вместимостью 50 см, разбавляют водой до объема 45 см, приливают 1 см реактива Несслера, объем раствора доводят водой до метки и перемешивают. Одновременно готовят раствор сравнения: в мерную колбу вместимостью 50 см помещают 0,5-2,5 см серной кислоты (в зависимости от аликвотной части), разбавляют водой до 45 см, приливают 1 см реактива Несслера, доводят до метки водой и перемешивают.



5. ОБРАБОТКА РЕЗУЛЬТАТОВ

     5.1. Массовую долю азота () в процентах вычисляют по формуле


,                                                    (2)


где  - общий объем анализируемого раствора, см;

        - аликвотная часть раствора, см;

       - масса навески лития, г;

      - масса азота, мг, установленная по градуировочному графику или вычисленная по формуле


,                                                      (3)


где  - оптическая плотность анализируемого раствора;

      ,  - числовые коэффициенты, определяемые по формуле (1).

     5.2. За результат анализа принимают среднее арифметическое двух параллельных определений (единичных определений) при выполнении условий пп.2.5, 2.6 и 2.10 ГОСТ 8775.0-87.

     5.3. Показатели точности

     5.3.1. Показатели сходимости и воспроизводимости результатов определений - () и (), а также значения погрешности результатов анализа () приведены в таблице.



Массовая доля азота, %



, %

не более

3·10

0,13

0,20

8·10

6·10

0,09

0,12

1·10

4·10

0,04

0,06

3·10



     5.3.2. Неисключенная систематическая погрешность () незначима по сравнению со случайной погрешностью.

     5.3.3. Значение погрешности результата анализа () определяют по ГОСТ 8775.0-87.

     5.4. Контроль точности анализа

     Контроль точности анализа проводят по методу добавок в соответствии с ГОСТ 8775.0-87, при этом в качестве добавки используют раствор хлористого аммония, содержащий 0,01 мг азота в 1 см (раствор 2).

     Добавку вводят в навеску пробы через наполнительную воронку 5 до начала растворения пробы.
