ГОСТ 8734-75 Трубы стальные бесшовные холоднодеформированные. Сортамент (с Изменениями N 1, 2, 3) Постановление Госстандарта СССР от 13.10.1975 N 2604 ГОСТ от 13.10.1975 N 8734-75


ГОСТ 8734-75

Группа В62



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ

Сортамент

Seamless steel tubes cold deformed.
Range



МКС 23.040.10
ОКП 13 4400, 13 5100

Дата введения 1977-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 13.10.75 N 2604

     2. ВЗАМЕН ГОСТ 8734-58

     3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 8733-74

9

ГОСТ 9567-75

5; 9



     4. Ограничение срока действия снято Постановлением Госстандарта СССР от 11.11.91 N 1714

     5. ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в августе 1978 г., ноябре 1981 г., марте 1988 г. (ИУС 9-78, 2-82, 6-88)


     1a. Настоящий стандарт полностью соответствует СТ СЭВ 1483-78.

     (Введен дополнительно, Изм. N 2).

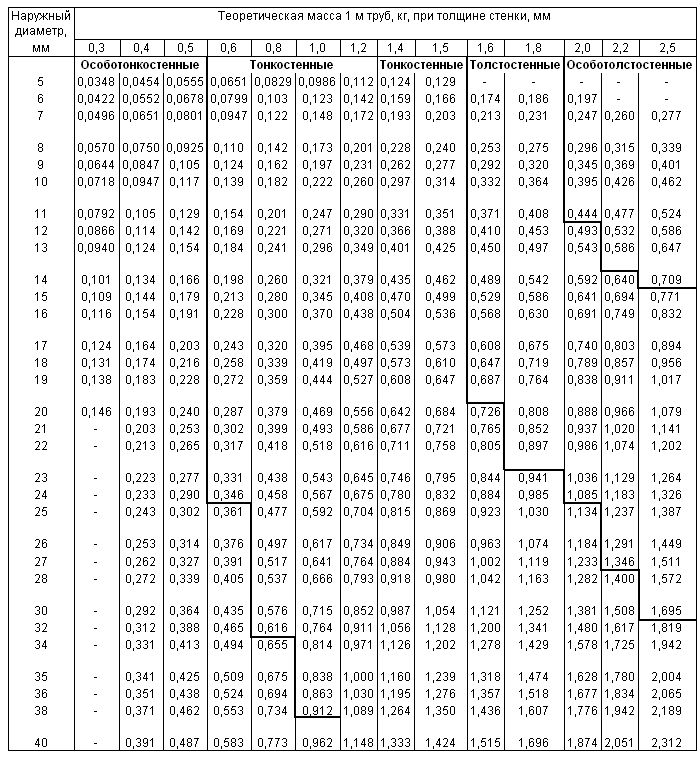

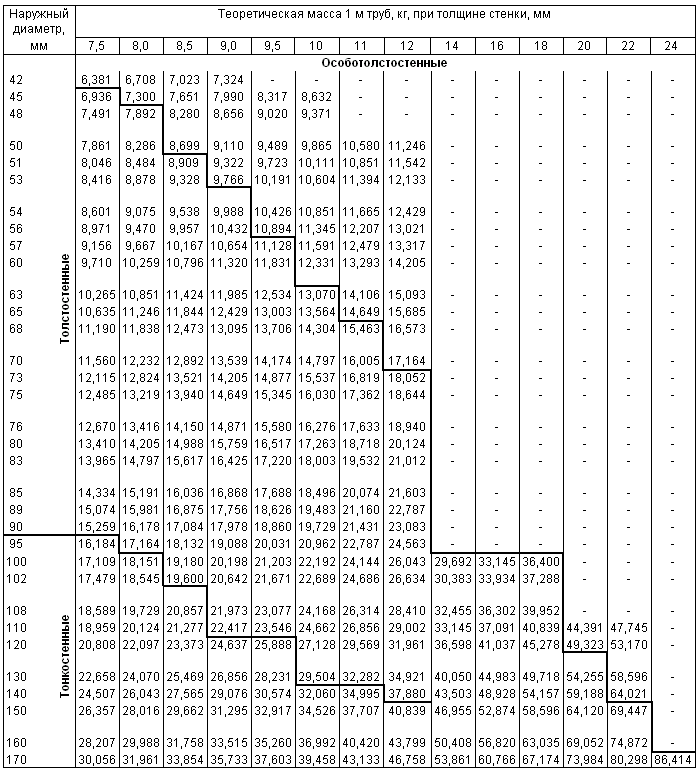

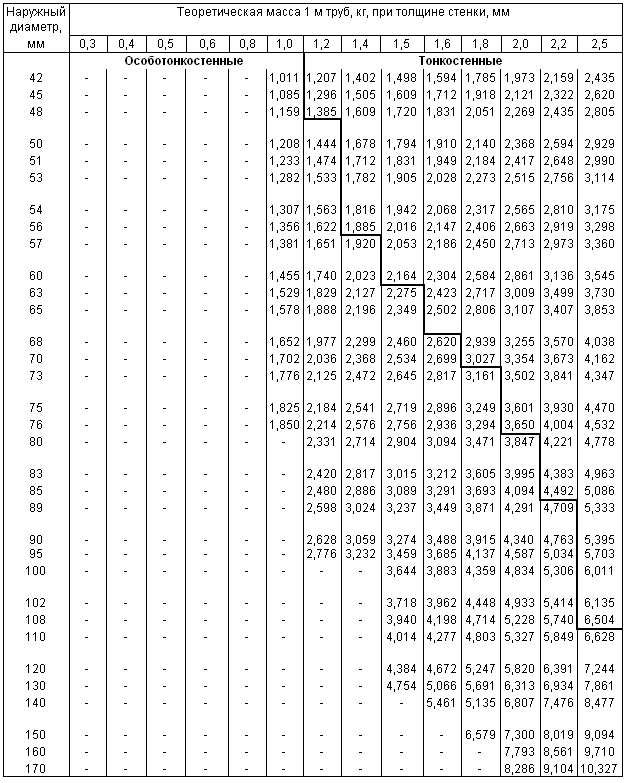

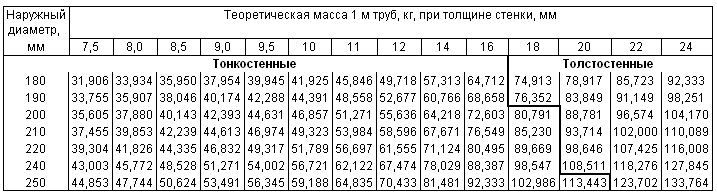

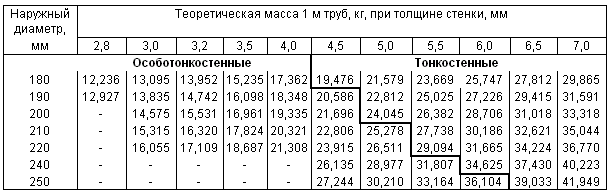

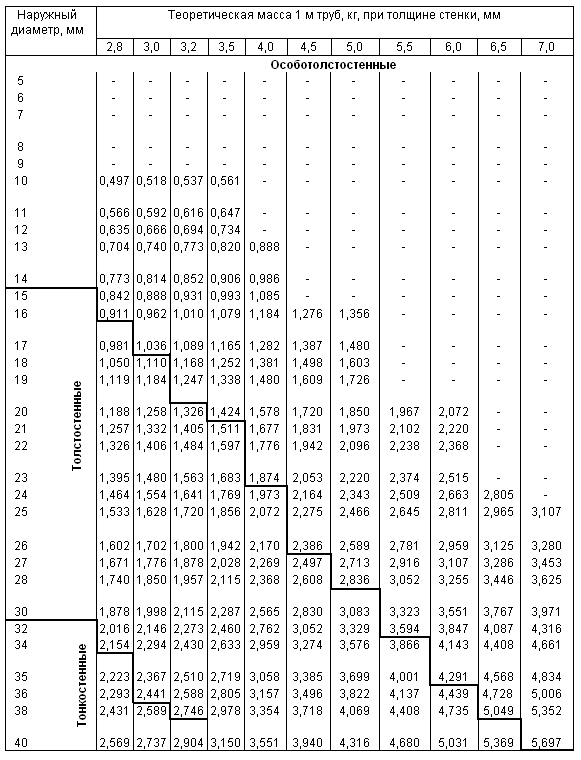

     1. Наружный диаметр, толщина стенки и теоретическая масса труб должны соответствовать указанным в табл.1.



Таблица 1


Продолжение табл.1



Продолжение табл.1

Наружный диаметр,

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

мм

7,5

8,0

8,5

9,0

9,5

10

11

12

14

16

18

20

22

24

Особотолстостенные

5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

6

-

-

-

-

-

-

-

-

-

-

-

-

-

-

7

-

-

-

-

-

-

-

-

-

-

-

-

-

-

8

-

-

-

-

-

-

-

-

-

-

-

-

-

-

9

-

-

-

-

-

-

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

11

-

-

-

-

-

-

-

-

-

-

-

-

-

-

12

-

-

-

-

-

-

-

-

-

-

-

-

-

-

13

-

-

-

-

-

-

-

-

-

-

-

-

-

-

14

-

-

-

-

-

-

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

-

-

-

-

-

-

-

-

16

-

-

-

-

-

-

-

-

-

-

-

-

-

-

17

-

-

-

-

-

-

-

-

-

-

-

-

-

-

18

-

-

-

-

-

-

-

-

-

-

-

-

-

-

19

-

-

-

-

-

-

-

-

-

-

-

-

-

-

20

-

-

-

-

-

-

-

-

-

-

-

-

-

-

21

-

-

-

-

-

-

-

-

-

-

-

-

-

-

22

-

-

-

-

-

-

-

-

-

-

-

-

-

-

23

-

-

-

-

-

-

-

-

-

-

-

-

-

-

24

-

-

-

-

-

-

-

-

-

-

-

-

-

-

25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

26

-

-

-

-

-

-

-

-

-

-

-

-

-

-

27

-

-

-

-

-

-

-

-

-

-

-

-

-

-

28

-

-

-

-

-

-

-

-

-

-

-

-

-

-

30

4,162

4,340

-

-

-

-

-

-

-

-

-

-

-

-

32

4,531

4,735

-

-

-

-

-

-

-

-

-

-

-

-

34

4,901

5,129

-

-

-

-

-

-

-

-

-

-

-

-

35

5,086

5,327

-

-

-

-

-

-

-

-

-

-

-

-

36

5,271

5,524

-

-

-

-

-

-

-

-

-

-

-

-

38

5,641

5,919

6,184

6,437

-

-

-

-

-

-

-

-

-

-

40

6,011

6,313

6,603

6,881

-

-

-

-

-

-

-

-

-

-



Продолжение табл.1


Продолжение табл.1


Продолжение табл.1



Продолжение табл.1

Наружный диаметр,

Теоретическая масса 1 м труб, кг, при толщине стенки, мм

мм

0,3

0,4

0,5

0,6

0,8

1,0

1,2

1,4

1,5

1,6

1,8

2,0

2,2

2,5

Особотонкостенные

180

-

-

-

-

-

-

-

-

-

-

-

8,779

9,647

10,944

190

-

-

-

-

-

-

-

-

-

-

-

-

-

-

200

-

-

-

-

-

-

-

-

-

-

-

-

-

-

210

-

-

-

-

-

-

-

-

-

-

-

-

-

-

220

-

-

-

-

-

-

-

-

-

-

-

-

-

-

240

-

-

-

-

-

-

-

-

-

-

-

-

-

-

250

-

-

-

-

-

-

-

-

-

-

-

-

-

-




Продолжение табл.1


Продолжение табл.1


     Примечания:

     1. Теоретическую массу 1 м длины трубы вычисляют в килограммах по формуле:


где  - наружный диаметр, мм;  - толщина стенки, мм.

     При определении теоретической массы 1 м труб за исходную величину принимается плотность стали 7,85 г/см.

     2. По требованию потребителя допускается изготовление труб диаметром 4 мм с толщиной стенки от 0,2 до 1,2 мм, диаметрами 125 и 133 мм с толщиной стенки от 2,0 до 20 мм, а также размерами 29х5,5; 32х8,5; 33х1,5; 33х8,0; 39х3,0; 41х5,5; 43х8,0; 44х3,0; 46х3,0; 46х6,0; 55х9,0; 58х4,0 и 84х8,0 мм.

     3. Трубы диаметром 100 мм и более с отношением  более 50 и трубы с отношением  менее 4 поставляются по согласованной с заказчиком технической документации.


     (Измененная редакция, Изм. N 1).

     2. В зависимости от отношения наружного диаметра () к толщине стенки () трубы подразделяются на:

     особотонкостенные при  более 40 и трубы диаметром 20 мм и менее со стенкой 0,5 мм и менее;

     тонкостенные при  от 12,5 до 40 и трубы диаметром 20 мм и менее со стенкой 1,5 мм;

     толстостенные при  от 6 до 12,5;

     особотолстостенные при  менее 6.

     3. По длине трубы должны изготовляться:

     немерной длины от 1,5 до 11,5 м;

     мерной длины от 4,5 до 9 м с предельными отклонениями по длине +10 мм; по заказу внешнеторговых организаций трубы изготовляют мерной длиной от 4 до 9 м с предельными отклонениями по длине +10 мм;

     длины, кратной мерной, от 1,5 до 9 м с припуском на каждый рез по 5 мм (если другой припуск не оговорен в заказе) и с предельными отклонениями на общую длину не более оговоренных для труб мерной длины.

     (Измененная редакция, Изм. N 3).

     4. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2.

     5. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например по наружному диаметру - повышенной точности по ГОСТ 9567, а по толщине стенки - обычной точности, либо с односторонним допуском на размеры. Значение одностороннего допуска не должно превышать суммы двухсторонних предельных отклонений, приведенных в табл.2. При этом значение теоретической массы 1 м труб вычисляется по среднему арифметическому значению суммы плюсового и минусового предельных отклонений, приведенных в табл.2.



Таблица 2



Размеры труб

Предельные отклонения

Наружный диаметр, мм:


от 4 до 10 включ.

±0,15 мм

св.10 "  30     "

±0,30 мм

  " 30 "  50     "

±0,40 мм

  "   50

±0,8 %

Толщина стенки, мм:


до 1

±0,12 мм

св.1 до 5 включ.

±10%

 ”   1  ”  2,5 при диаметре 110 мм и более

±12%

св.5

±8%



     4, 5. (Измененная редакция, Изм. N 2).

     6. Трубы должны изготовляться по наружному диаметру и по толщине стенки. По требованию потребителя трубы должны изготовляться по внутреннему диаметру и толщине стенки, а также по наружному и внутреннему диаметру и разностенности.

     Предельные отклонения по внутреннему диаметру труб не должны превышать соответствующих предельных отклонений по наружному диаметру.

     Для труб с внутренним диаметром 10 мм и менее предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.

     7. Овальность и разностенность труб не должны выводить их размеры за предельные отклонения соответственно по наружному диаметру и толщине стенки.

     8. Кривизна любого участка трубы на 1 м длины не должна превышать:

     3 мм - для труб диаметром от 4 до 8 мм;

     2 мм - для труб диаметром от 8 до 10 мм;

     1,5 мм - для труб диаметром свыше 10 мм.

     По требованию потребителя кривизна труб диаметром 20-90 мм не должна превышать 1 мм на 1 м длины.

     Примечание. Для труб с отношением наружного диаметра  к толщине стенки , равным 50 и более, изготовляемых без термической обработки, нормы кривизны устанавливаются соглашением изготовителя с потребителем.


     (Измененная редакция, Изм. N 2).

     9. Материал труб и технические требования к ним - по ГОСТ 8733.


Примеры условных обозначений


     Труба с наружным диаметром 70 мм, толщиной стенки 2,0 мм, длиной, кратной 1250 мм, из стали марки 20, с поставкой по химическому составу (по группе Б) ГОСТ 8733:


     То же, длиной 6000 мм (мерная длина), из стали марки 20, с поставкой по механическим свойствам и химическому составу (по группе В) ГОСТ 8733:


     То же, с комбинированными предельными отклонениями (по диаметру повышенной точности по ГОСТ 9567, по толщине стенки обычной точности):


     То же, немерной длины, с поставкой без нормирования механических свойств и химического состава, но с указанием значения гидравлического давления (по группе Д) ГОСТ 8733:


     То же, из стали марки 10, с поставкой по механическим свойствам, контролируемым на термически обработанных образцах, и по химическому составу (по группе Г) ГОСТ 8733:


     Труба с внутренним диаметром 70 мм и толщиной стенки 2,5 мм немерной длины, из стали марки 40Х, поставкой по группе В по ГОСТ 8733:
