ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2) Постановление Госстандарта СССР от 22.03.1978 N 757 ГОСТ от 22.03.1978 N 8732-78


ГОСТ 8732-78

Группа В62


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ

Сортамент

Seamless hot-deformed steel pipes.
Range of sizes


МКС 23.040.10
ОКП 13 1200, 13 1700, 13 1900

 Дата введения 1979-01-01




ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     РАЗРАБОТЧИКИ

     А.А.Шевченко, д-р техн. наук; В.П.Сокуренко, канд. техн. наук; В.Н.Ровенский

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 22.03.78 N 757

     3. ВЗАМЕН ГОСТ 8732-70

     4. Стандарт полностью соответствует СТ СЭВ 1481-78

     5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 8731-74


9; 10

ГОСТ 9567-75


6



     6. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

     7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в феврале 1982 г., сентябре 1988 г. (ИУС 5-82, 1-89)


     1. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.

     2. Размеры и масса 1 м труб должны соответствовать приведенным в табл.1.

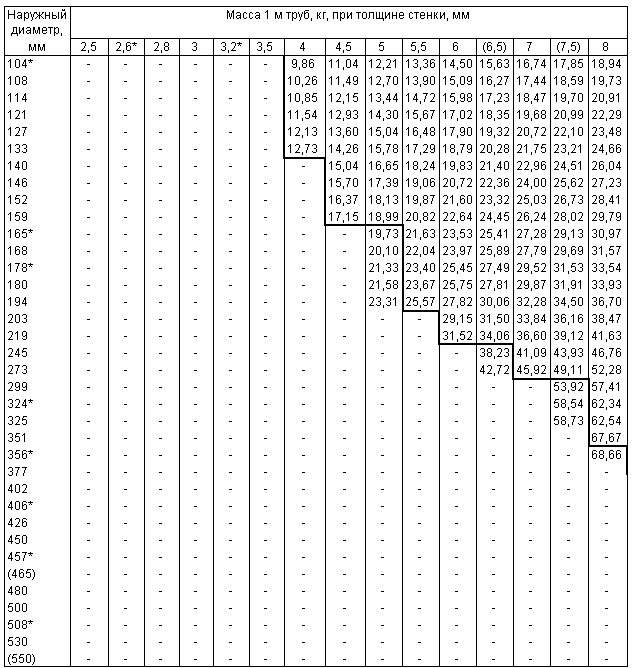

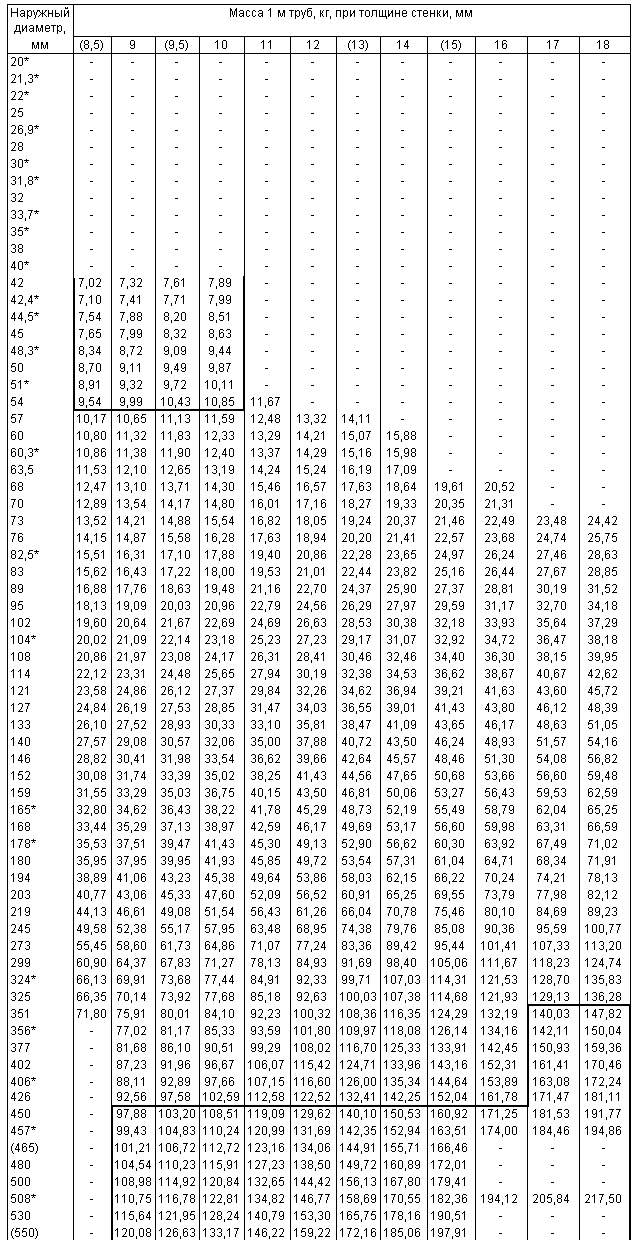

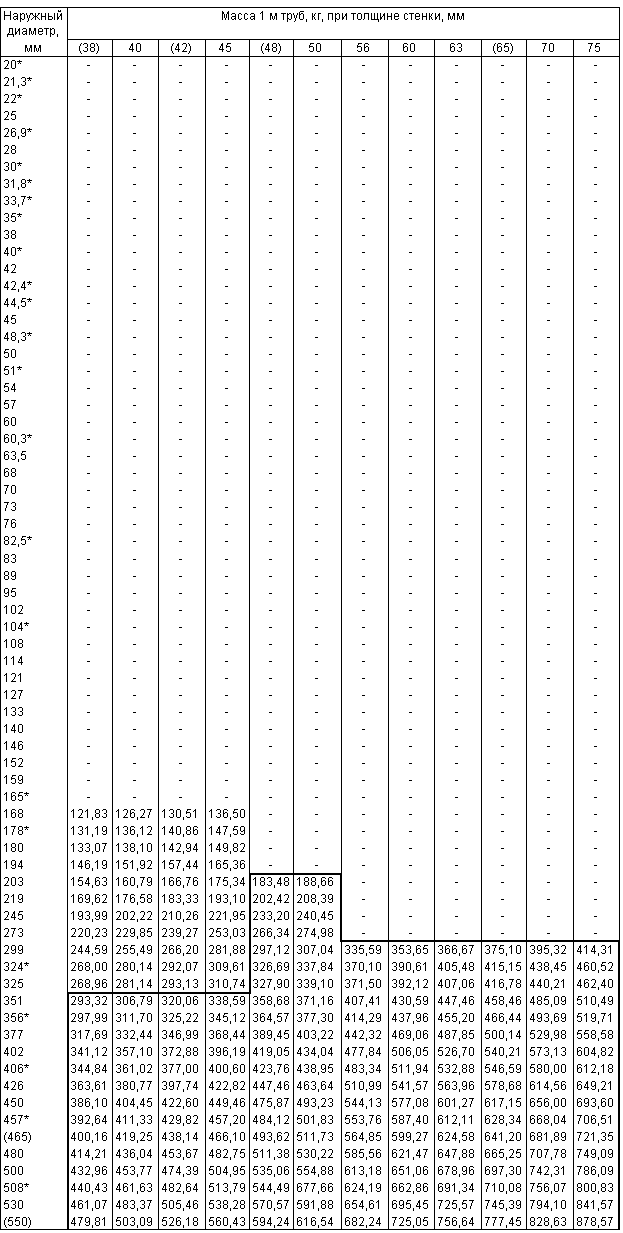

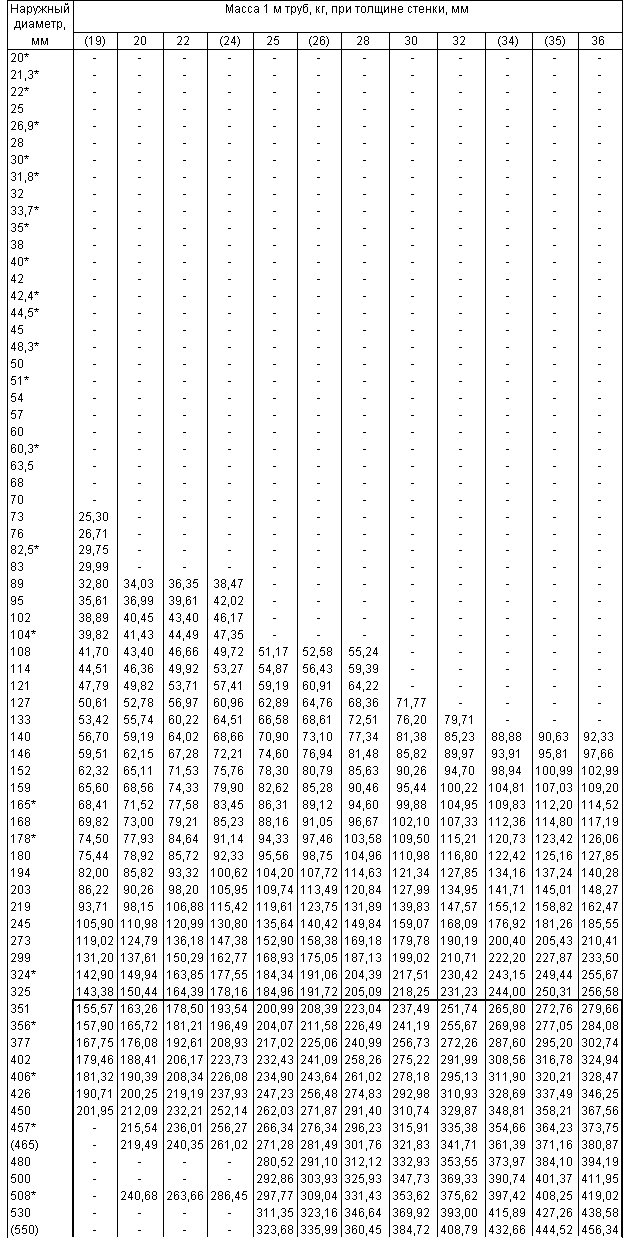

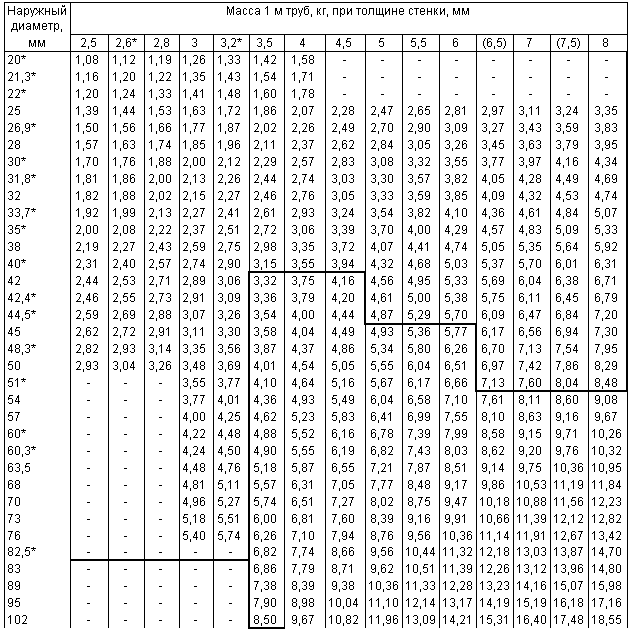

Таблица 1



Продолжение табл.1



Продолжение табл.1


Продолжение табл.1


Продолжение табл.1


     Примечания:

     1. Размеры труб, взятые в скобки, при проектировании нового оборудования не применять.

     2. Массу 1 м труб вычисляют по формуле ,

где  - наружный диаметр, мм;

        - толщина стенки, мм.

     Плотность стали принята равной 7,850 г/см.

     3. Трубы, масса которых ограничена ломаной жирной линией, изготовляют по согласованию изготовителя с потребителем.

     4. Трубы наружными диаметрами и толщиной стенок, отмеченными звездочкой, применяют в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству.


     1, 2. (Измененная редакция, Изм. N 2).

     3. По длине трубы должны изготовляться:

     немерной длины - в пределах от 4 до 12,5 м;

     мерной длины - в пределах немерной;

     длины, кратной мерной, - в пределах немерной длины с припуском на каждый рез по 5 мм;

     приблизительной длины - в пределах немерной длины.

     Примечания:

     1. По соглашению изготовителя с потребителем допускается изготовлять трубы длиной, выходящей за пределы, указанные для труб немерной длины.

     2. Для труб с толщиной стенки более 16 мм длина мерных труб устанавливается соглашением изготовителя с потребителем.

     3. Трубы приблизительной длины изготовляют по требованию потребителя.


     4. Предельные отклонения по длине труб мерной длины и длины, кратной мерной, не должны превышать: +10 мм - при длине до 6 м; +15 мм - при длине свыше 6 м или с наружным диаметром более 152 мм; ±500 мм - для приблизительной длины.

    3, 4. (Измененная редакция, Изм. N 1).

     5. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2 и 3.



Таблица 2



Наружный диаметр, мм

Предельные отклонения для труб точности изготовления



повышенной

обычной

        До 50 включ.

±0,5 мм

±0,5 мм

Св.50 до 219   "

±0,8%

±1,0%

 "    219

±1,0%

±1,25%



Таблица 3



Наружный диаметр, мм

Толщина стенки, мм

Предельные отклонения по толщине стенки труб точности изготовления, %





повышенной

обычной

До 219

До 15 включ.

±12,5

+12,5
-15,0





Св. 15 до 30

+10,0
-12,5

±12,5







30 и выше

±10,0

+10,0
-12,5









Св. 219

До 15 включ.

+12,5
-15,0



Св. 15 до 30

±12,5



30 и выше

+10,0
-12,5



     6. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например: по наружному диаметру повышенной точности по ГОСТ 9567, а по толщине стенки - обычной точности и т.д.

     7. Овальность и разностенность труб не должны выводить размер труб за предельные отклонения по диаметру и толщине стенки.

     8. Кривизна любого участка трубы на 1 м длины не должна превышать: 1,5 мм - для труб с толщиной стенки до 20 мм; 2,0 мм - для труб с толщиной стенки свыше 20 до 30 мм; 4,0 мм - для труб с толщиной стенки свыше 30 мм.

     9. По требованию потребителя трубы должны поставляться по внутреннему диаметру и по толщине стенки, а также по наружному и внутреннему диаметрам и по разностенности.

     Предельные отклонения по внутреннему диаметру для труб диаметром 70-203 мм, стенкой 7-20 мм и отношением диаметра к толщине стенки, равным или менее 10, не должны превышать соответствующих предельных отклонений по наружному диаметру, указанных в табл.2.

     Для прочих размеров труб предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.


Примеры условных обозначений


     Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:





     Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), повышенной точности изготовления, из стали марки 40Х, изготовляется по группе В ГОСТ 8731:



     То же, немерной длины, изготовляется по группе Д ГОСТ 8731:





     Труба наружным диаметром 219 мм, толщиной стенки 10 мм, немерной длины, обычной точности изготовления, из стали марки Ст4сп, категория стали 1, изготовляется по группе Б ГОСТ 8731 из слитка:


     Труба внутренним диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:


     Труба с наружным диаметром 95 мм, внутренним диаметром 76 мм, допускаемой разностенностью немерной длины, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731:


     (Измененная редакция, Изм. N 2).

     10. Технические требования - по ГОСТ 8731.



Текст документа сверен по:
официальное издание
Трубы металлические и соединительные части к ним.
Часть 1. Трубы бесшовные гладкие: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2004
