     ГОСТ 8320.3-83

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ
ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ПЯТИСТУПЕНЧАТЫЕ
ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

Сортамент

Periodic pentastep sections produced
by cross-helical rolling for electric motor shafts. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1974 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.3-73

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические пятиступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

     2. Размеры, предельные отклонения по ним для профилей N 1-4 должны соответствовать указанным на черт.1 и в табл.1, для профилей N 5-12 - на черт.2 и табл.2, для профилей N 13, 14 - на черт.3 и табл.3.

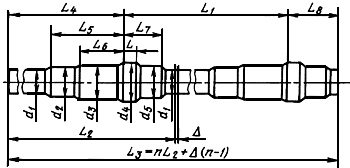

Черт.1

Таблица 1


Размеры, мм

Номер профиля

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Номин.

Номин.

Номин.

Пред. откл

Номин.

Пред. откл.

Номин.

Пред. откл.

1

166

±5

992

±5

983

1153

3137

216

+15

74

±5

466

±5

2

166

1047

1038

1208

3302

216

74

521

3

192

1111

1107

1308

2424

225

80

527

4

192

1161

1157

1358

2524

225

80

577



Продолжение табл.1


Размеры, мм








Но- мер про- филя

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

При- пуск на резку

Число пери- одов

Масса одного пери- ода, кг

1

736

±5

939

+15

71

+1,0
-1,5

76

+1,0
-1,5

100

+1,0
-1,5

91

+1,0
-1,5

86

+1,0
-1,5

9

3

47,00
52,50

2

791

992

71

76

100

91

86

9

3

50,00
55,30

3

847

1088

81

91

115

106

101

9

2

72,10
80,50

4

897

1138

81

91

115

106

101

9

2

75,60
84,00

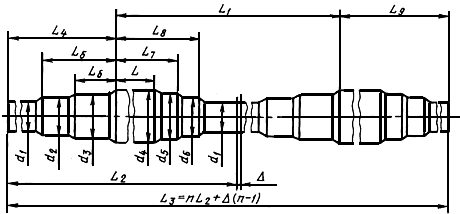

Черт.2



Таблица 2


Размеры, мм











Но-
мер про- филя

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Но-
мин.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

5

386

±5

967

±5

957

1924

347

+15

207

±5

112

±5

475

±5

565,5

±5

6

326

907

897

1804

347

207

112

415

505,5

7

310

835

825

2495

319

179

105

368

452

8

233

758

748

2264

319

179

105

291

375

9

40

939

933

2811

639

371

278

144

260

10

40

864

858

2586

564

296

203

144

260

11

40

1122

1116

3360

441

224

108

314

407

12

30

708

700

3532

458

235

160

120

215



Продолжение табл.2


Размеры, мм





















Но-
мер про- фи-
ля

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

При- пуск на рез-
ку

Чис-
ло пери- одов

Масса од-
ного пери- ода, кг

5

610

+15

90

+1,0
-1,5

105

+1,0
-1,5

115

+1,0
-1,5

130

+1,0
-1,5

110

+1,0
-1,5

105

+1,0
-1,5

10

2

79,80

6

550

90

105

115

130

110

105

10

2

73,50

7

506

73

78

88

100

85

78

10

3

40,00

8

429

73

78

88

100

85

78

10

3

35,20

9

294

76

85

92

98

92

86

6

3

42,80

10

294

75

85

92

98

92

86

6

3

38,60

11

675

75

86

92

98

92

85

6

3

48,70

12

242

55

65

70

77

67

62

8

5

14,80

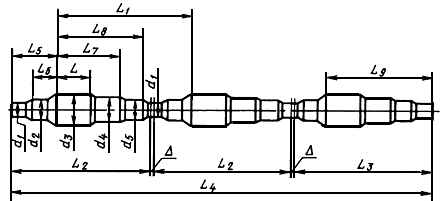

Черт.3

Таблица 3


Размеры, мм





Номер про-
филя

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Но-
мин.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

13

30

±5

596

±5

588

2972

455

±5

232

±5

150

±5

105

±5

14

86

1334

1328

2662

916

690

600

310



Продолжение табл.3


Размеры, мм

















Но-
мер про- филя

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

Но-
мин.

Пред. откл.

При- пуск на резку

Число пери- одов

Масса одного пери- ода, кг

13

133

±5

55

+1,0
-1,5

65

+1,0
-1,5

70

+1,0
-1,5

77

+1,0
-1,5

65

+1,0
-1,5

8

5

17,7

14

412

90

95

104

110

92

6

2

80,5




Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
