ГОСТ 8320.2-83 Профили периодические поперечно-винтовой прокатки четырехступенчатые для валов электродвигателей. СортаментПостановление Госстандарта СССР от 20.04.1983 N 1974ГОСТ от 20.04.1983 N 8320.2-83

ГОСТ 8320.2-83

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПЕРИОДИЧЕСКИЕ
ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ ЧЕТЫРЕХСТУПЕНЧАТЫЕ
ДЛЯ ВАЛОВ ЭЛЕКТРОДВИГАТЕЛЕЙ

Сортамент

Periodic quadristep sections produced
by cross-helical rolling for electric motor shafts. Dimensions

ОКП 09 4400

Дата введения 1985-01-01

     Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1974 дата введения установлена 01.01.85

     Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

     ВЗАМЕН ГОСТ 8320.2-73

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на горячекатаные круглые периодические четырехступенчатые профили для валов электродвигателей, изготовляемые поперечно-винтовой прокаткой.

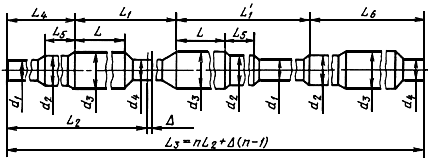

     2. Размеры, предельные отклонения по ним должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Номер профиля
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Номин.	Номин.	Пред. откл.	Номин.	Пред. откл.
1	435	±5	657	±5	1043	±5	844	2544	301	+15	147	±5
2	364		560		972		760	2292
3	380		616		990		795	2401

Продолжение

Размеры, мм

Номер профиля											При- пуск на резку	Число пери- одов	Масса одного пери- ода, кг
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Номин.	Номин.	Пред. откл.	Номин.	Пред. откл.
1	543	+15	60	+1,0 -1,5	80	+1,0 -1,5	90	+1,0 -1,5	66	+1,0 -1,5	6	3	34,80
2	459		60		80		90		66		6	3	30,80
3	494		60		80		90		66		6	3	32,00

Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
