ГОСТ 8319.13-75 Профили стальные горячекатаные периодические продольной прокатки для передней оси автомобиля ГАЗ-53-12. Сортамент (с Изменением N 1)Постановление Госстандарта СССР от 29.12.1975 N 4063ГОСТ от 29.12.1975 N 8319.13-75


     ГОСТ 8319.13-75

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ПЕРИОДИЧЕСКИЕ
ПРОДОЛЬНОЙ ПРОКАТКИ ДЛЯ ПЕРЕДНЕЙ ОСИ АВТОМОБИЛЯ ГАЗ-53-12

Сортамент

Hot-rolled steel periodical lengthwise-rolled profiles for front axle section
of ГАЗ-53-12 automobile. Dimensions


ОКП 09 3001

Дата введения 1977-01-01


     Постановлением Государственного комитета стандартов Совета Министров СССР от 29 декабря 1975 года N 4063 дата введения установлена 01.01.77

     Ограничение срока действия снято Постановлением Госстандарта от 20.05.91 N 709

     ВЗАМЕН ГОСТ 5.1318-72

     ИЗДАНИЕ с Изменением N 1, утвержденным в декабре 1986 года (ИУС 3-87)


     1. Настоящий стандарт распространяется на стальной горячекатаный периодический профиль для передней оси автомобиля ГАЗ-53 с последующей горячей обработкой давлением.

     2. Профиль изготовляют в соответствии с требованиями ГОСТ 8319.0-75 и настоящего стандарта.

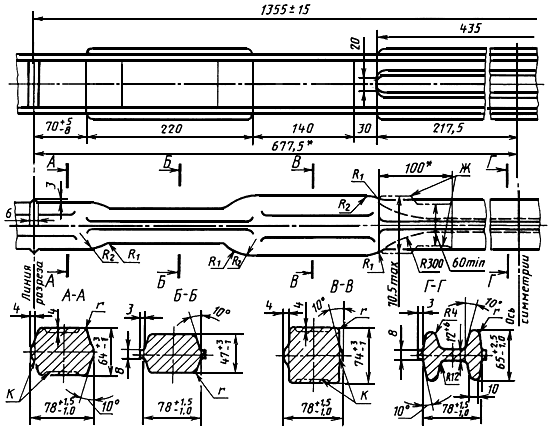

     3. Размеры и предельные отклонения по ним, смещение контуров, число периодов и масса одного периода должны соответствовать указанным на чертеже и в таблице.



________________
     * Размер для справок.

Смещение контура, мм

Число периодов, шт.

Масса одного периода, кг

продольное

поперечное

мм

не более

150-200

50-75

10

1,5

5

43,3



     Пример условного обозначения профиля для передней оси автомобиля ГАЗ-53 из стали марки 35:

     Профиль для автооси ГАЗ-53


     (Измененная редакция, Изм. N 1).

     4. Допускается выполнение сечений по контуру .

     5. Допускается выполнение профиля по контуру .

     6. Заусенцы на торцах профиля не допускаются
