ГОСТ 8239-89 Двутавры стальные горячекатаные. СортаментПостановление Госстандарта СССР от 27.09.1989 N 2940ГОСТ от 27.09.1989 N 8239-89


ГОСТ 8239-89

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel flange beams. Rolling products



ОКП 09 2500

Дата введения 1990-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 N 2940

     3. Стандарт полностью соответствует СТ СЭВ 2209-80

     4. Стандарт соответствует МС ИСО 657-13

     5. Стандарт унифицирован с БДС 5951-75, TGL 10369

     6. ВЗАМЕН ГОСТ 8239-72

     7. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     8. ПЕРЕИЗДАНИЕ. Октябрь 2001 г.


     Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

     1. Поперечное сечение двутавров должно соответствовать указанному на черт.1.




 - высота двутавра;  - ширина полки;  - толщина стенки;  - средняя толщина полки;
 - радиус внутреннего закругления;  - радиус закругления полки

Черт.1

     Примечание. Уклон внутренних граней полок должен быть 6-12%.


       2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в табл.1.



Таблица 1



Но- мер дву- тавра

Размеры

Площадь попе- речного сечения, см

Масса 1 м, кг

Справочные значения для осей





















не более



, см

, см

, см

, см

, см

, см

, см



мм



















10

100

55

4,5

7,2

7,0

2,5

12,0

9,46

198

39,7

4,06

23,0

17,9

6,49

1,22

12

120

64

4,8

7,3

7,5

3,0

14,7

11,50

350

58,4

4,88

33,7

27,9

8,72

1,38

14

140

73

4,9

7,5

8,0

3,0

17,4

13,70

572

81,7

5,73

46,8

41,9

11,50

1,55

16

160

81

5,0

7,8

8,5

3,5

20,2

15,90

873

109,0

6,57

62,3

58,6

14,50

1,70

18

180

90

5,1

8,1

9,0

3,5

23,4

18,40

1290

143,0

7,42

81,4

82,6

18,40

1,88

20

200

100

5,2

8,4

9,5

4,0

26,8

21,00

1840

184,0

8,28

104,0

115,0

23,10

2,07

22

220

110

5,4

8,7

10,0

4,0

30,6

24,00

2550

232,0

9,13

131,0

157,0

28,60

2,27

24

240

115

5,6

9,5

10,5

4,0

34,8

27,30

3460

289,0

9,97

163,0

198,0

34,50

2,37

27

270

125

6,0

9,8

11,0

4,5

40,2

31,50

5010

371,0

11,20

210,0

260,0

41,50

2,54

30

300

135

6,5

10,2

12,0

5,0

46,5

36,50

7080

472,0

12,30

268,0

337,0

49,90

2,69

33

330

140

7,0

11,2

13,0

5,0

53,8

42,20

9840

597,0

13,50

339,0

419,0

59,90

2,79

36

360

145

7,5

12,3

14,0

6,0

61,9

48,60

13380

743,0

14,70

423,0

516,0

71,10

2,89

40

400

155

8,3

13,0

15,0

6,0

72,6

57,00

19062

953,0

16,20

545,0

667,0

86,10

3,03

45

450

160

9,0

14,2

16,0

7,0

84,7

66,50

27696

1231,0

18,10

708,0

808,0

101,00

3,09

50

500

170

10,0

15,2

17,0

7,0

100,0

78,50

39727

1589,0

19,90

919,0

1043,0

123,00

3,23

55

550

180

11,0

16,5

18,0

7,0

118,0

92,60

55962

2035,0

21,80

1181,0

1356,0

151,00

3,39

60

600

190

12,0

17,8

20,0

8,0

138,0

108,00

76806

2560,0

23,60

1491,0

1725,0

182,00


3,54


     Примечания:

     1. Площадь поперечного сечения и масса 1 м двутавра вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см.

      2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные на черт.1 и в табл.1, приведены для построения калибров и на готовом прокате не контролируется.

     3. В таблице используют обозначения:

      - момент инерции;

      - момент сопротивления;

      - статический момент полусечения;

      - радиус инерции.

     4. Двутавры от N 24 до N 60 не рекомендуется применять в новых разработках.



     3. По точности прокатки двутавры изготовляют:

     повышенной точности - Б;

     обычной точности - В.

     4. Предельные отклонения по размерам и форме поперечного сечения двутавров (черт.1-2) должны соответствовать приведенным в табл.2.

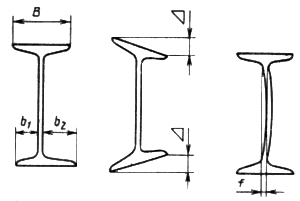

 - ширина укороченного фланца;  - ширина удлиненного фланца;  - перекос полки;  - прогиб стенки

Черт.2



Таблица 2


мм



Параметр двутавра, показатель качества

Размер

Предельное отклонение при точности прокатки





повышенной

обычной

Высота

               До 140 включ.

Св. 140   "  180 "


±2,0

±2,0

±2,5


 Св. 180 до 300 включ.

   "  300   "   360    "



±3,0

±3,0

±3,5


Св. 360  до 600 включ.

±4,0

±4,0

Ширина полки

               До  73 включ.


±2,0


Св.  73  "   90      "

±2,0

±2,5


   "   90  "  135      "


±3,0


Св. 135 до 155 включ.


±3,0

±3,5

   "  155

±4,0

Толщина полки *

             До 7,5 включ.

-0,4

-0,7


Св. 7,5  "  8,9    "

-0,5

-0,7



  "   8,9  " 10,7


-0,6

-0,8



Св. 10,7 до 12,3 включ.

-0,7


   "  12,3   "  14,2     "

-0,8

-1,0


   "  14,2   "  15,2     "

-0,9



Св. 15,2

-1,0

-1,2

Перекос полки  при ширине


От 55 до 190 включ.

Не более 0,0125

Не более 0,02

Отклонение от симметричности

при ширине

             До 73 включ.


2,0



Св. 73   "  90     "

2,0

2,5



   "  90   "  135    "


3,0



Св. 135 до 145 включ.


3,0

3,5



   "  145




4,0

Длина

              До 8 м включ.

+40

+40


Св. 8 м

К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м

+80

________________
     * Плюсовые отклонения ограничиваются предельными отклонениями по массе.



     5. Прогиб стенки () не должен превышать 0,15.

     6. Кривизна двутавра не должна превышать 0,2% длины.

     7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности - не контролируется.

     8. Профили изготавливают длиной от 4 до 12 м:

     мерной длины;

     кратной мерной длины;

     немерной длины.

     По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.

     9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5%.

     По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3% для двутавров до N 16 и плюс 2,5, минус 2,5% для двутавров свыше 16.

     10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.

      Высоту двутавра контролируют в плоскости .



Текст документа сверен по:
официальное издание
Стальной листовой прокат. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
