ГОСТ 5267.6-90 Профиль вагонной стойки. СортаментПостановление Госстандарта СССР от 25.06.1990 N 1762ГОСТ от 25.06.1990 N 5267.6-90

     ГОСТ 5267.6-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ВАГОННОЙ СТОЙКИ

Сортамент

Section of car post. Dimensions



ОКП 09 3100

Дата введения 1991-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 N 1762

     3. ВЗАМЕН ГОСТ 5267.6-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль вагонной стойки.

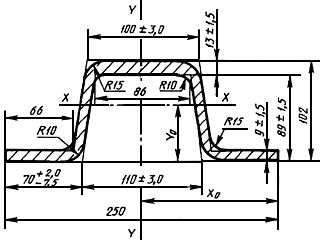

     1. Размеры профиля, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.





       По требованию потребителя предельные отклонения для профиля повышенной точности изготовления не должны превышать:

     ±2,0 мм - для размеров 100 мм и 110 мм;


      мм - для размера 70 мм.


     2. Отклонение полок профиля от горизонтали не должно превышать: вверх - 1 мм, вниз - 2 мм.

     3. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины профиля при длине до 8 м и 0,4% длины при длине профиля свыше 8 м.

     4. Прогиб стенки профиля не должен превышать 0,15 толщины.

     5. Скручивание профиля не должно превышать 1,5 мм 1 м длины*.
________________
     * Текст соответствует оригиналу. - Примечание .



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
