ГОСТ 5267.11-90 Профиль порога вагона. СортаментПостановление Госстандарта СССР от 25.06.1990 N 1763ГОСТ от 25.06.1990 N 5267.11-90


     ГОСТ 5267.11-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ПОРОГА ВАГОНА

Сортамент

Section of car threshold. Dimensions



ОКП 09 3200

Дата введения 1991-07-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.06.90 N 1763

     3. ВЗАМЕН ГОСТ 5267.11-78

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный профиль для порога вагона с самоуплотняющимися дверями.

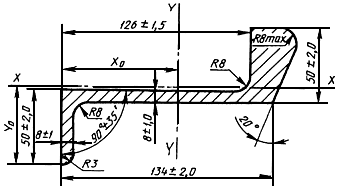

     1. Размеры, предельные отклонения, площадь поперечного сечения, масса 1 м профиля и справочные значения должны соответствовать приведенным на чертеже и в таблице.






Площадь сечения, см

Масса
1 м, кг

Справочное значение величины








Верх

Низ

Левая

Правая



см

см

см

21,68

17,02

83,45

605,27

19,98

16,29

75,36

86,50

8,03

5,12



     2. Кривизна профиля в горизонтальной и вертикальной плоскостях не должна превышать 0,4% длины.

     3. Прогиб стенки не должен превышать 1,2 мм.

     4. Скручивание профиля не должно превышать 1,0 мм на 1 м длины.



Текст документа сверен по:
официальное издание
Стальной прокат. Профили: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2003
