ГОСТ 4028-63* Гвозди строительные. Конструкция и размеры (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 06.08.1963 N 567ГОСТ от 06.08.1963 N 4028-63*


ГОСТ 4028-63


Группа В78

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ГВОЗДИ СТРОИТЕЛЬНЫЕ

Конструкция и размеры

Building nails.
Construction and dimensions



ОКП 12 7100

Дата введения 1964-08-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     ИСПОЛНИТЕЛИ

     К.Г.Залялютдинов; Б.М.Ригмант; В.Г.Вильде; Р.В.Жирова

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 N 567

     3. ВЗАМЕН ГОСТ 3886-47, ГОСТ 3887-47, ГОСТ 4028-48, ГОСТ 4031-48

     4. ССЫЛОЧНЫЕ И НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

            ГОСТ 283-75


3



     5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 N 1353*
____________________
     * Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 11-12 1994 г.). - Примечание .


     6. ПЕРЕИЗДАНИЕ (май 1990 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1965 г., ноябре 1980 г., декабре 1987 г. (ИУС 11-65, 2-81, 4-88)


     1. Конструкция и размеры строительных гвоздей с плоской головкой должны соответствовать указанным на черт.1 и в табл.1.

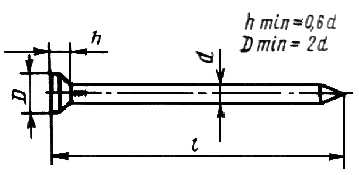

Черт.1



Таблица 1



мм

Диаметр стержня

Длина гвоздя

0,8

8


12

1,0

16

1,2

16



20



25

1,4

25

32



40

1,6

25



40



50



     Условное обозначение гвоздей с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм:


Гвозди П 1,2х25 ГОСТ 4028-63

     (Измененная редакция, Изм. N 2).

     2. Конструкция и размеры строительных гвоздей с конической головкой должны соответствовать указанным на черт.2, 3, 4 и в табл.2.

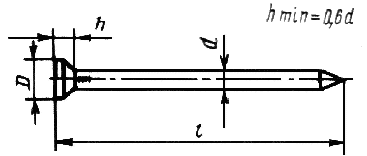

Гвозди круглые


Черт.2

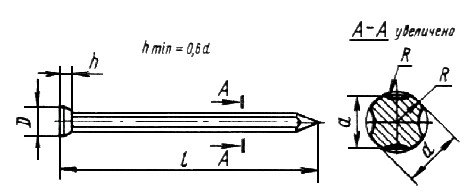

Гвозди трефовые


Черт.3

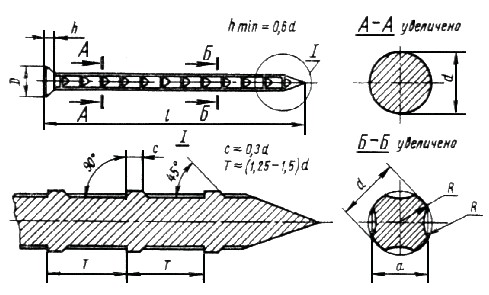

Гвозди трефовые с перемычками


Черт.4



Таблица 2

мм



Условный диаметр стержня

Длина гвоздя

Размер

Наименьший диаметр головки

1,8

32

-

3,5

40

50

60

2,0

40

1,75

4

50

2,5

50

2,2

5

60

3,0

70

2,65

6

80

3,5

90

3,1

7

4,0

100

3,55

7,5

120

5,0

120

4,45

9

150

6,0

150

5,3

11

200

8,0

250

7,13

14


     Примечание. По требованию потребителя гвозди круглые размером 1,8х32 изготовляются с плоской головкой.


     Условное обозначение гвоздей с конической головкой круглых диаметром 2,5 мм, длиной 60 мм:


Гвозди К 2,5х60 ГОСТ 4028-63


     То же, трефовых:


Гвозди Т 2,5х60 ГОСТ 4028-63

     То же, трефовых с перемычками:


Гвозди ТП 2,5х60 ГОСТ 4028-63


     (Измененная редакция, Изм. N 1, 2).

     3. Технические требования на гвозди - по ГОСТ 283-75.

     Примечание. Односторонний равномерный прогиб стержня в средней части гвоздя размером 1,8х60 не должен превышать 0,7 мм.


     (Измененная редакция, Изм. N 1, 2).

     4. Теоретическая масса гвоздей указана в справочном приложении.

     (Введен дополнительно, Изм. N 2).




ПРИЛОЖЕНИЕ
Справочное


Теоретическая масса гвоздей



Размер гвоздей х, мм

Масса 1000 круглых гвоздей, кг

0,8х8

0,032

0,8х12

0,051

1,0х16

0,100

1,2х16

0,147

1,2х20

0,183

1,2х25

0,219

1,4х25

0,302

1,4х32

0,385

1,4х40

0,482

1,6х25

0,397

1,6х40

0,633

1,6х50

0,791

1,8х32

0,640

1,8х40

0,787

1,8х50

0,967

1,8х60

1,16

2,0х40

0,949

2,0х50

1,19

2,5х50

1,87

2,5х60

2,23

3,0х70

3,77

3,0х80

4,33

3,5х90

6,6

4,0х100

9,5

4,0х120

11,5

5,0х120

17,8

5,0х150

21,9

6,0х150

32,4

6,0х200

43,1

8,0х250

96,2


     Примечание. Масса 1000 гвоздей трефовых на 15%, а трефовых с перемычками на 12% меньше массы 1000 гвоздей круглых того же размера.


     (Измененная редакция, Изм. N 1, 2, 3).



Текст документа сверен по:
официальное издание
Гвозди проволочные: Сб. ГОСТов. -
М.: Издательство стандартов, 1990
