     ГОСТ 3120-75

Группа В79



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАНАТЫ СТАЛЬНЫЕ АВИАЦИОННЫЕ

Метод предварительной вытяжки

Steel wire rofes for aircraft. The tecnigie of preelongation



ОКП 12 0900

Дата введения 1978-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

     РАЗРАБОТЧИКИ

     К.Г.Залялютдинов, Н.А.Галкина, В.Д.Егоров, Е.С.Чугунова

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.12.75 N 3982

     3. ВЗАМЕН ГОСТ 3120-46

     4. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     5. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменением N 1, утвержденным в октябре 1987 г. (ИУС 1-88)


     Настоящий стандарт распространяется на стальные авиационные канаты, применяемые в системах управления самолетом, и устанавливает метод предварительной вытяжки перед их эксплуатацией.



1. ОБОРУДОВАНИЕ


     1.1. Вытяжка каната может производиться при помощи какого-либо механизма или машины (лебедки, ворота и т.п.) с применением указателя усилия (динамометра, манометра и т.п.), приложенного к канату, или же при помощи груза, подвешенного к концу каната (если вытяжка производится в один конец) или к блоку (если вытяжка производится в несколько концов).

     1.2. Установка для вытяжки может быть горизонтальной или вертикальной.

     1.3. Диаметр направляющих роликов или барабана должен быть не менее 1000, где  - диаметр наружной проволоки каната.

     Радиус канавки роликов или барабана должен быть 0,5, где  - диаметр каната. Предельное отклонение по радиусу канавки +0,1 мм.

     (Измененная редакция, Изм. N 1).



2. ПОДГОТОВКА К ИСПЫТАНИЮ


     2.1. Канат, подвергающийся вытяжке, не должен иметь структурных дефектов.

     2.2. Крепление концов каната должно производиться с помощью коушей, зажимов, улиток или каким-либо другим способом, не допускающим проскальзывания каната в местах его закрепления под действием усилия, производящего вытяжку.

     2.3. Перед заделкой каната в соединительные приспособления конец его обвязывают мягкой проволокой для предупреждения произвольного расплетения каната.



3. ПРОВЕДЕНИЯ ИСПЫТАНИЯ


     3.1. Вытяжка канатов может производиться в один конец (черт.1) и в несколько концов (черт.2-3).



Вытяжка в один конец

Черт.1

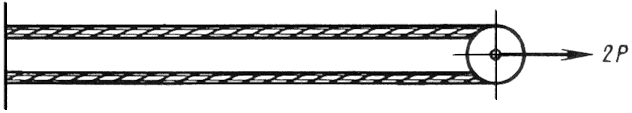

Вытяжка в два конца


Черт.2

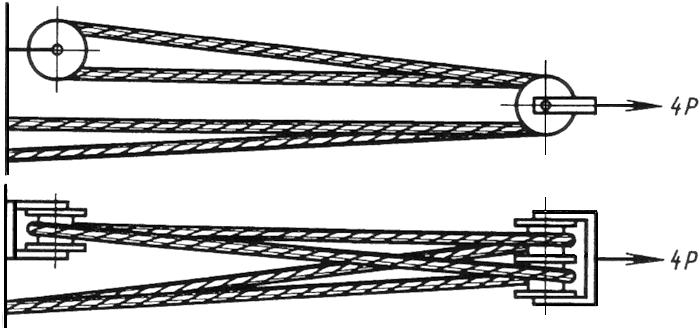

Вытяжка в четыре конца


Черт.3



     3.2. Продолжительность выдержки каната под полной нагрузкой - не менее 1 мин.

     3.3. (Исключен, Изм. N 1).

     3.4. При вытяжке каната в несколько концов величина усилия должна быть увеличена пропорционально числу концов каната (см. черт.3).

     3.5. Усилие вытяжки канатов устанавливается (45±5)% от разрывного усилия каната в целом.

     3.4, 3.5. (Измененная редакция, Изм. N 1).
