ГОСТ 2688-80 Канат двойной свивки типа ЛК-Р конструкции 6х19(1+6+6/6)+1 о.с. Сортамент (с Изменениями N 1, 2)Постановление Госстандарта СССР от 23.04.1980 N 1833ГОСТ от 23.04.1980 N 2688-80


ГОСТ 2688-80

Группа В75

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-Р
КОНСТРУКЦИИ 6х19(1+6+6/6)+1 о.с.

Сортамент

Two lay rope type ЛК-Р construction 6x19 (1+6+6/6)+1 o.c.
Dimensions



ОКП 12 5100, 12 5200

Дата введения 1982-01-01



     Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1833 дата введения установлена 01.01.82

     ПРОВЕРЕН в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 N 1752

     ВЗАМЕН ГОСТ 2688-69

     ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в ноябре 1986 г, ноябре 1991 г. (ИУС 2-87, 2-92)


     1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-Р с одним органическим сердечником.






     2. Канаты подразделяются по признакам

по назначению:

     грузолюдские - ГЛ,

     грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

     из проволоки без покрытия,

     из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по направлению свивки:

     правой,

     левой - Л;

по сочетанию направлений свивки элементов каната:

     крестовой,

     односторонней - О,

     комбинированной - К;

по способу свивки:

     нераскручивающиеся - Н,

     раскручивающиеся;

по точности изготовления:

     нормальной,

     повышенной - Т;

по степени уравновешенности:

     рихтованные - Р,

     нерихтованные.


Примеры условных обозначений


     Канат диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм (180 кгс/мм):


Канат 12-ГЛ-В-Л-О-Н-Т-1770 ГОСТ 2688-80


     То же, диаметром 32,0 мм, грузового назначения, марки I, оцинкованный по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности, маркировочной группы 1370 Н/мм (140 кгс/мм):


Канат 32-Г-I-ОЖ-Н-1370 ГОСТ 2688-80


     3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

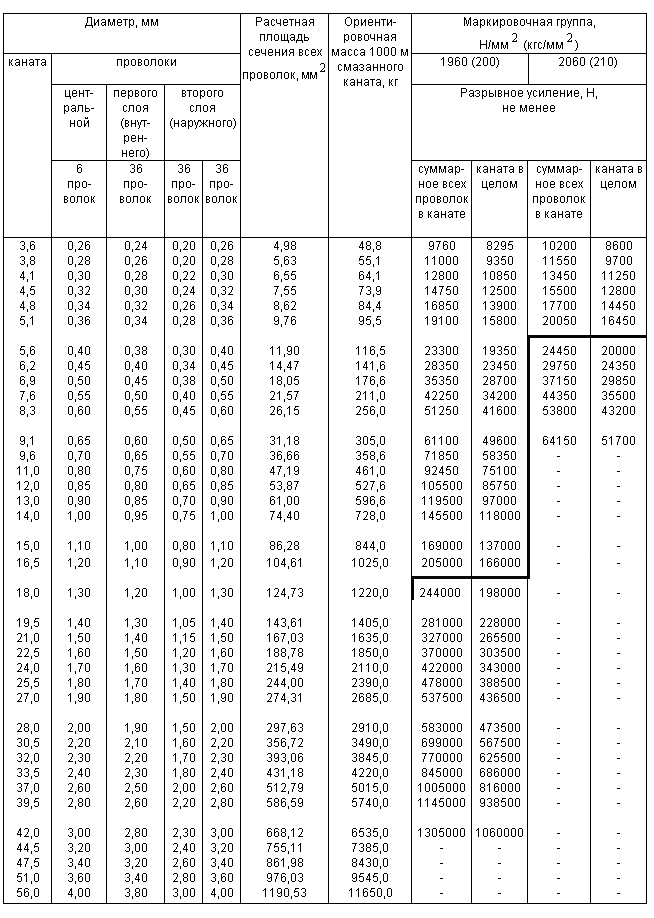

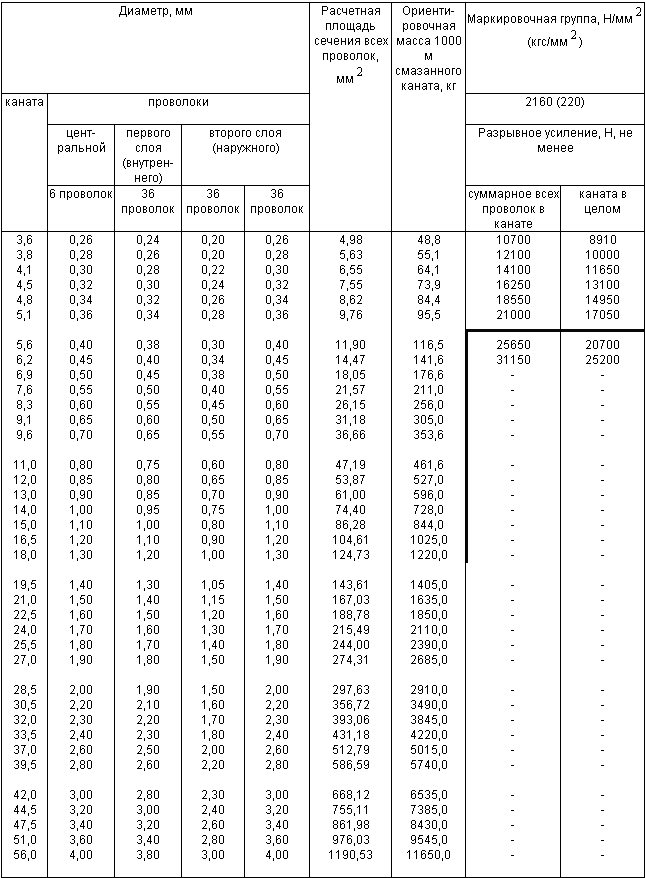

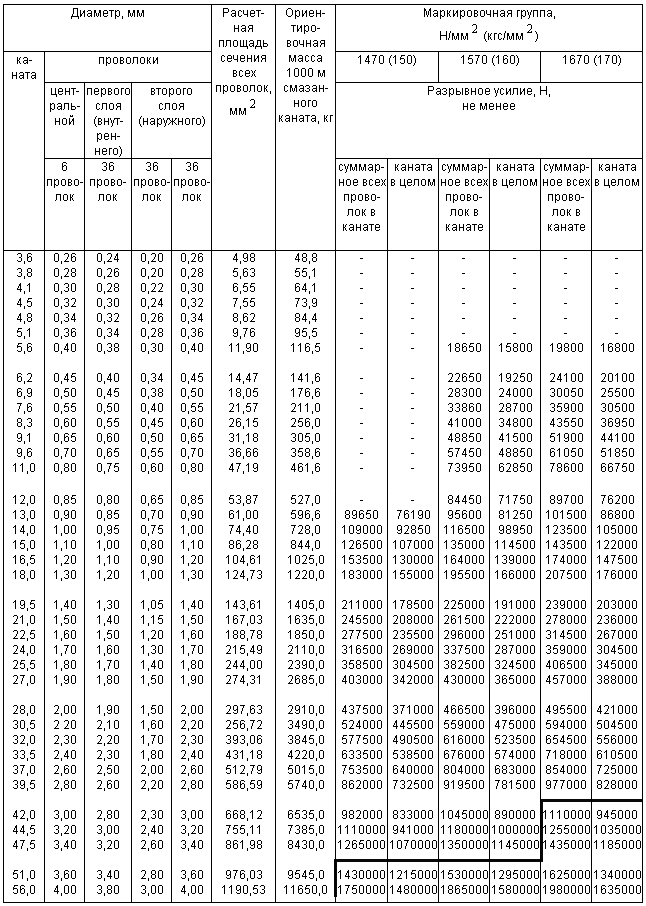

Диаметр, мм





Маркировочная группа, Н/мм (кгс/мм)



проволоки





1370 (140)

ка-
ната

цент-
раль-
ной

первого слоя (внутреннего)

второго слоя (наружного)

Расчетная
площадь сечения всех проволок, мм

Ориентировочная масса 1000 м смазанного каната, кг

Разрывное
усиление Н,
не менее


6
прово-
лок

36 проволок

36 прово-
лок

36 прово-
лок



суммарное всех проволок в канате

каната
в целом

3,6

0,26

0,24

0,20

0,26

4,98

48,8

-

-

3,8

0,28

0,26

0,20

0,28

5,63

55,1

-

-

4,1

0,30

0,28

0,22

0,30

6,55

64,1

-

-

4,5

0,32

0,30

0,24

0,32

7,55

73,9

-

-

4,8

0,34

0,32

0,26

0,34

8,62

84,4

-

-

5,1

0,36

0,34

0,28

0,36

9,76

95,5

-

-

5,6

0,40

0,38

0,30

0,40

11,90

116,5

-

-

6,2

0,45

0,40

0,34

0,45

14,47

141,6

-

-

6,9

0,50

0,45

0,38

0,50

18,05

176,6

-

-

7,6

0,55

0,50

0,40

0,55

21,57

211,0

-

-

8,3

0,60

0,55

0,45

0,60

26,15

256,0

-

-

9,1

0,65

0,60

0,50

0,65

31,18

305,0

-

-

9,6

0,70

0,65

0,55

0,70

36,66

358,6

-

-

11,0

0,80

0,75

0,60

0,80

47,19

461,6

-

-

12,0

0,85

0,80

0,65

0,85

53,87

527,0

-

-

13,0

0,90

0,85

0,70

0,90

61,00

596,6

83650

71050

14,0

1,00

0,95

0,75

1,00

74,40

728,0

102000

86700

15,0

1,10

1,00

0,80

1,10

86,28

844,0

118000

1000000

16,5

1,20

1,10

0,90

1,20

104,61

1025,0

143500

121500

18,0

1,30

1,20

1,00

1,30

124,73

1220,0

171000

145000

19,5

1,40

1,30

1,05

1,40

143,61

1405,0

197000

167000

21,0

1,50

1,40

1,15

1,50

167,03

1635,0

229000

194500

22,5

1,60

1,50

1,20

1,60

188,78

1850,1

259000

220000

24,0

1,70

1,60

1,30

1,70

215,49

2110,0

295500

250500

25,5

1,80

1,70

1,40

1,80

244,00

2390,0

334500

284000

27,0

1,90

1,80

1,50

1,90

274,31

2685,0

376000

319000

28,0

2,00

1,90

1,50

2,00

297,63

2910,0

408000

346500

30,5

2,20

2,10

1,60

2,20

356,72

3490,0

489000

415500

32,0

2,30

2,20

1,70

2,30

393,06

3845,0

539000

458000

33,5

2,40

2,30

1,80

2,40

431,18

4220,0

591500

502500

37,0

2,60

2,50

2,00

2,60

512,79

5015,0

703500

597500

39,5

2,80

2,60

2,20

2,80

586,59

5740,0

804500

684000

42,0

3,00

2,80

2,30

3,00

668,12

6535,0

916500

779000

44,5

3,20

3,00

2,40

3,20

755,11

7385,0

1035000

880500

47,5

3,40

3,20

2,60

3,40

861,98

8430,0

1180000

1000000

51,0

3,60

3,40

2,80

3,60

976,03

9545,0

1335000

1135000

56,0

4,00

3,80

3,00

4,00

1190,53

11650,0

1630000

1385000




     Продолжение





Продолжение


   Продолжение





Продолжение




     Примечания:

     1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 51,0 и 56,0 мм маркировочной группы 1370 Н/мм (140 кгс/мм), 42,0-47,5 мм маркировочной группы 1470 Н/мм (150 кгс/мм), 30,5-47,5 мм маркировочной группы 1570 Н/мм (160 кгс/мм), 30,5-39,5 мм маркировочной группы 1670 Н/мм, (170 кгс/мм), 21,0-33,5 мм маркировочной группы 1770 Н/мм (180 кгс/мм), 11,0-16,5 мм маркировочной группы 1960 Н/мм (200 кгс/мм) изготовляют по согласованию изготовителя с потребителем.

     Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.

     2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.


     2, 3 (Измененная редакция, Изм. N 1, 2).



     4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение по ГОСТ 3241-91.



Текст документов сверен по:
официальное издание
Канаты стальные. Сортамент: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002
