ГОСТ 25423-90 Пластины твердосплавные напаиваемые типа 49. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2763ГОСТ от 31.10.1990 N 25423-90


ГОСТ 25423-90

Группа В56

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 49

Конструкция и размеры

Hard metal brazed tips, type 49.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2763

     3. ВЗАМЕН ГОСТ 25423-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для торцевых фрез.

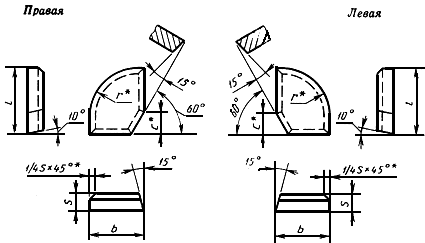

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.



________________

     * Размеры для пресс-форм.



Таблица 1

Размеры в мм

Обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

49010

-

15

12

3,0

12,5

3

N 2

N 3, N 4, N 5, N 8, N 9, N 10, N 11

N 12, N 13

49030

-

8

N 2

N 3, N 4, N 5, N 8, N 9, N 10, N 11

N 12, N 13

49050

49060

20

16

3,5

16,0

3

N 4, N 10

N 2, N 3, N 5, N 8, N 9, N 11

N 12, N 13

49070

49080

8

N 4, N 10

N 2, N 3, N 5, N 8, N 9, N 11

N 12, N 13



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10, N 5 - ТТ10К8-Б; N 8 - BК6-M; BК6-OM; N 9 - BК6; N 10 - BК8; N 11 - BК10-XOM; N 12 - TT20К9; N 13 - T8К7.



ПРИЛОЖЕНИЕ
Справочное


Таблица 2

Ориентировочная масса пластин



Обозначение
пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ВК6-ОМ, ВК6-М, BК6


BК8

BК10-XOM

ТТ20К9

T8К7

49010

-

4,55

4,57

5,12

5,48

5,94

5,86

5,90

5,02

5,24

49030

-

4,03

4,05

4,53

4,85

5,26

5,19

5,23

4,44

4,64

49050

49060

9,52

9,57

10,80

11,60

12,60

12,40

12,49

10,60

11,00

49070

49080

8,90

8,96

10,10

10,80

11,80

11,60

11,68

9,90

10,30
