ГОСТ 25415-90 Пластины твердосплавные напаиваемые типа 38. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2764ГОСТ от 31.10.1990 N 25415-90


ГОСТ 25415-90

 Группа В66*
________________
    * В указателе "Национальные стандарты"
2007 год  указана группа В56. -
Примечание изготовителя базы данных.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 38

Конструкция и размеры

Hard metal brazed tips, type 38.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2764

     3. ВЗАМЕН ГОСТ 25415-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3



     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для сверл глубокого сверления.

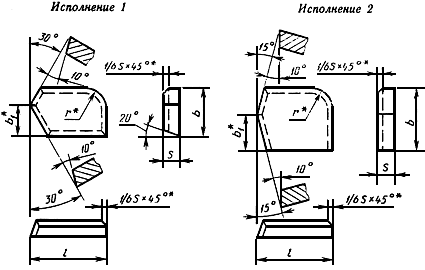

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.



________________
     * Размеры для пресс-форм.



Таблица 1


Размеры в мм

Обозна-
чение пластин

Испол-
нение



Основное применение

Дополнительное применение

Применение по специаль-
ному заказу

38011

1

16

7,0

6,3

2,0

3

N 10

N 2, N 6, N 8, N 9, N 11

N 4

38031


20

10,6

9,5

3,0

4

N 10

N 2, N 6, N 8, N 9, N 11

N 4

38051


25

14,5

12,9

4,5

N 10

N 2, N 6, N 8, N 9, N 11

N 4

38171


32

18,0

16,0


N 10

N 2, N 6, N 8, N 9, N 11

N 4

38092

2

25

22,0

14,0


8

N 10

N 2, N 6, N 8, N 11

N 4, N 9

38192


32

28,0

17,0

5,0


N 10

N 4, N 6, N 8, N 11

N 2, N 9

38212


36

33,0

20,0

6,0

10

N 10

N 4, N 6, N 8, N 11

N 2, N 9

38152


40

40,0

23,0



N 10

N 4, N 6, N 8, N 11

N 2, N 9



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 4 - Т5К10; N 6 - TT7К12; N 8 - BК6-M, BК6-OM; N 9 - BК6; N 10 - BК8; N 11 - BК10-XOM.



ПРИЛОЖЕНИЕ
Справочное


Таблица 2

Ориентировочная масса пластин



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

TT7К12

ВК6-ОМ, ВК6-М, ВК6

BК8

BК10-XOM

38011

2,06

2,34

2,42

2,73

2,70

2,72

38031

5,74

6,52

6,72

7,60

7,50

7,55

38051

14,60

16,60

17,10

19,40

19,10

19,23

38171

23,60

26,80

27,60

31,20

30,80

31,02

38092

24,90

28,20

29,10

32,90

32,80

33,02

38192

45,50

51,60

53,20

60,10

59,40

59,82

38212

72,20

81,90

84,50

95,50

94,30

94,96

38152

97,70

111,00

114,00

129,00

128,00

128,90
