ГОСТ 25413-82 Пластины твердосплавные напаиваемые типа 34. Конструкция и размерыПостановление Госстандарта СССР от 18.08.1982 N 3271ГОСТ от 18.08.1982 N 25413-82


     ГОСТ 25413-82

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 34

Конструкция и размеры

Hard metal brazed tips, type 34. Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

Дата введения 1983-07-01



     Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. N 3271 дата введения установлена 01.07.83

     ВЗАМЕН ГОСТ 2209-69 в части формы 34

     ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на центры к токарным и круглошлифовальным станкам.

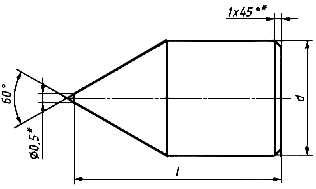

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.



_____________
     * Размеры для пресс-форм.



мм



Обозначение пластин


34090

5

12

34110

7

14

34130

11

20

34150

14

22

34170

18

30

34190

22

40

34210

32

55



     3. Условное обозначение пластин - по ГОСТ 25393-90.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209-90.



ПРИЛОЖЕНИЕ
Справочное


Ориентировочная масса пластин



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т5К10

Т14К8

Т15К6

Т30К4

Т5К12

ТТ10К8Б

ТТ7К12

34090

3,67

3,26

3,24

2,75

3,81

3,93

3,79

34110

5,24

4,64

4,61

3,92

5,43

5,61

5,40

34130

17,8

15,8

15,7

13,3

18,4

19,0

18,3

34150

29,8

26,4

26,2

22,3

30,9

31,9

30,7

34170

68,4

60,7

60,3

51,3

71,0

73,2

70,6

34190

142

126

125

106

147

152

146

34210

401

356

353

300

416

429

414



Продолжение



Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

ВК3, ВК3М

ВК4

ВК6, ВК6М, ВК60М

ВК8

ВК10М, ВК100М

ТТ8К6

ТТ20К9

34090

4,35

4,33

4,28

4,23

4,16

3,76

3,60

34110

6,20

6,17

6,10

6,03

5,94

5,36

5,13

34130

21,1

20,9

20,7

20,5

20,2

18,2

17,4

34150

35,3

35,1

34,7

34,3

33,8

30,5

29,2

34170

81,1

80,6

79,8

78,8

77,5

70,0

67,1

34190

168

167

165

163

161

145

139

34210

475

472

467

462

454

410

393
