ГОСТ 25412-90 Пластины твердосплавные напаиваемые типа 32. Конструкция и размерыПостановление Госстандарта СССР от 31.10.1990 N 2764ГОСТ от 31.10.1990 N 25412-90


     ГОСТ 25412-90

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 32

Конструкция и размеры

Hard metal brazed tips, type 32.
Design and dimensions



МКС 25.100
         77.160
ОКП 19 6000

 Дата введения 1993-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2764

     3. ВЗАМЕН ГОСТ 25412-82

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




     5. ПЕРЕИЗДАНИЕ


     1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

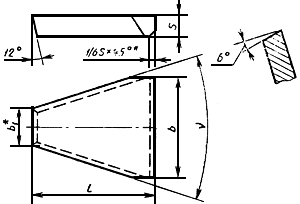

     2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.


________________
     * Размеры для пресс-форм.

Таблица 1

Размеры в мм



     3. Условное обозначение пластин - по ГОСТ 25393.

     4. Ориентировочная масса пластин указана в приложении.

     5. Технические требования - по ГОСТ 2209.

     6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 8 - ВК6-М; ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.



ПРИЛОЖЕНИЕ
Справочное

Таблица 2


Ориентировочная масса пластин
