ГОСТ 25003-81 Пластины режущие сменные многогранные керамические. Технические условия (с Изменениями N 1, 2, 3)Постановление Госстандарта СССР от 20.11.1981 N 5052ГОСТ от 20.11.1981 N 25003-81


ГОСТ 25003-81

Группа В56



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ КЕРАМИЧЕСКИЕ

Технические условия

Ceramic indexable throw-away inserts for cutting tools. Specifications



MКC 25.100
        77.160

ОКП 19 7610

Дата введения 1982-07-01



     Постановлением Государственного комитета СССР по стандартам от 20 ноября 1981 г. N 5052 дата введения установлена 01.07.82

     Ограничение срока действия снято Постановлением Госстандарта СССР от 11.10.91 N 1684

     ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в апреле 1985 г., ноябре 1986 г., апреле 1987 г. (ИУС 7-85, 2-87, 8-87).


     Настоящий стандарт распространяется на керамические многогранные механически закрепляемые пластины для режущего инструмента.

     (Измененная редакция, Изм. N 1, 3).



1. СИСТЕМА ОБОЗНАЧЕНИЯ


     1.1. Цифровые и буквенно-цифровые обозначения пластин - по ГОСТ 19042-80.

     1.2. Условное обозначение пластин при заказе составляется с учетом общесоюзного классификатора продукции (ОКП).

     Полный код ОКП условного обозначения пластин состоит из 16 знаков, первые шесть из которых (код ВКГ ОКП) обозначает марку керамики, следующие четыре знака (код серийно-порядкового номера ОКП) - форму пластины, последние шесть знаков - размер пластин. Для пластин, имеющих нестандартную фаску, условное цифровое обозначение состоит из 18 знаков, где 2 последних знака обозначают шифр ширины и угла фаски и отделяются дефисом. Код ВКГ (высшей классификационной группировки) ОКП для керамики марок:


ВОК-60

19 7612

В-3

19 7611.


     Код серийно-порядкового номера ОКП для пластин указан в табл.1.



Таблица 1



Обозначение пластин

Код серийно-
порядкового номера ОКП

Наименование пластин

Эскиз

Рекомендуемое назначение

цифровое

буквенно-
цифровое

01111

TNUN

0352

Пластина правильной трехгранной формы



Токарные и проходные, подрезные и расточные резцы

01131

TNGN

0353

01211

TCUN

0354

Пластины трехгранной формы с задним углом 7°



Токарные, расточные и резьбовые резцы

01231

TCGN

0355

03111

SNUN

0363

Пластина квадратной формы



Токарные, проходные и расточные резцы, торцевые фрезы

03131

SNGN

0364

03211

SCUN

0365

Пластины квадратной формы с задним углом 7°



Токарные расточные резцы

03231

SCGN

0366

05111

CNUN

0375

Пластина ромбической формы с углом 80°



Торцевые фрезы, резцы

05131

CNGN

0376

12131

RNGN

0398

Пластина круглой формы


Торцевые фрезы, резцы

13111

DNUN

0400

Пластина ромбической формы с углом 55°



Токарные резцы, работающие по копиру

13131

DNGN

0401



     Последние шесть знаков условного обозначения приведены в табл.2, 3, 4, 5.

     Шифр ширины и угла наклона фаски для пластин, имеющих нестандартную фаску, указан в табл.7.

     (Измененная редакция, Изм. N 1, 3)

     1.3. Пример условного обозначения при заказе пластины правильной трехгранной формы из керамики марки ВОК-60 класса U, с длиной режущей кромки =16,5 мм, толщиной =4,76 мм, радиусом =0,3 мм:


19 7612.0352.160403 ГОСТ 25003-81


     То же, пластины с фаской шириной 0,4 мм и углом 30°:


19 7612.0352.160403-24 ГОСТ 25003-81


     То же, пластины из керамики В-3:


19 7611.0352.160403 ГОСТ 25003-81


     1.4. Ориентировочная масса пластин указана в приложении.



2. ВИДЫ ПЛАСТИН


     2.1. Пластины должны изготовляться видов, указанных в табл.1.



3. КОНСТРУКЦИЯ И РАЗМЕРЫ


     3.1. Конструкция и размеры пластин должны соответствовать указанным на черт.1-4, 4а, 4б, 4в и табл.2-5, 5а, 5б, 5в.





Черт.1

________________

     * Размер для справок.





Черт.2

________________

     * Размер для справок.



Таблица 2


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

01111-110300

TNUN-110300

01131-110300

TNGN-110300

11,0

0,350

3,18

0,2

9,325

01111-110304

TNUN-110304

01131-110304

TNGN-110304

11,0

6,350

3,18

0,4

9,128

01111-110308

TNUN-110308

01131-110308

TNGN-110308




0,8

8,731

01111-110312

TNUN-110312

01131-110312

TNGN-110312



1,2

8,334

01111-110404

TNUN-110404

01131-110404

TNGN-110404

4,76

0,4

9,128

01111-110408

TNUN-110408

01131-110408

TNGN-110408



0,8

8,731

01111-110412

TNUN-110412

01131-110412

TNGN-110412




1,2

8,334

01111-160403

TNUN-160403

01131-160403

TNGN-160403

16,5

9,525

4,76

0,3

13,987

01111-160404

TNUN-160404

01131-160404

TNGN-160404




0,4

13,891

01111-160408

TNUN-160408

01131-160408

TNGN-160408




0,8

13,494

01111-160412

TNUN-160412

01131-160412

TNGN-160412




1,2

13,097

01111-160416

TNUN-160416

01131-160416

TNGN-160416




1,6

12,700

01111-160420

TNUN-160420

01131-160420

TNGN-160420




2,0

12,288

01111-160425

TNUN-160425

01131-160425

TNGN-160425



2,5

11,793

01111-160804

TNUN-160804

01131-160804

TNGN-160804

8,00

0,4

13,891

01111-160808

TNUN-160808

01131-160808

TNGN-160808



0,8

13,494

01111-160812

TNUN-160812

01131-160812

TNGN-160812

1,2

13,097

01111-160816

TNUN-160816

01131-160816

TNGN-160816




1,6

12,700

01111-160820

TNUN-160820

01131-160820

TNGN-160820




2,0

12,288

01111-160825

TNUN-160825

01131-160825

TNGN-160825




2,5

11,793

01111-220408

TNUN-220408

01131-220408

TNGN-220408

22,0

12,700

4,76

0,8

18,256

01111-220412

TNUN-220412

01131-220412

TNGN-220412




1,2

17,859

01111-220416

TNUN-220416

01131-220416

TNGN-220416




1,6

17,463

01111-220808

TNUN-220808

01131-220808

TNGN-220808

8,00

0,8

18,256

01111-220812

TNUN-220812

01131-220812

TNGN-220812




1,2

17,859

01111-220816

TNUN-220816

01131-220816

TNGN-220816




1,6

17,463

01111-220820

TNUN-220820

01131-220820

TNGN-220820




2,0

17,066



Таблица 3


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

03111-090304

SNUN-090304

03131-090304

SNGN-090304

9,525

3,18

0,4

1,808

03111-090308

SNUN-090308

03131-090308

SNGN-090308



0,8

1,644

03111-090312

SNUN-090312

03131-090312

SNGN-090312



1,2

1,479

03111-090404

SNUN-090404

03131-090404

SNGN-090404

4,76

0,4

1,808

03111-090408

SNUN-090408

03131-090408

SNGN-090408


0,8

1,644

03111-090412

SNUN-090412

03131-090412

SNGN-090412



1,2

1,479

03111-090416

SNUN-090416

03131-090416

SNGN-090416



1,6

1,314

03111-090420

SNUN-090420

03131-090420

SNGN-090420



2,0

1,142

03111-120404

SNUN-120404

03131-120404

SNGN-120404

12,700

4,76

0,4

2,465

03111-120408

SNUN-120408

03131-120408

SNGN-120408



0,8

2,301

03111-120412

SNUN-120412

03131-120412

SNGN-120412



1,2

2,137

03111-120416

SNUN-120416

03131-120416

SNGN-120416



1,6

1,972

03111-120420

SNUN-120420

03131-120420

SNGN-120420



2,0

1,801

03111-120425

SNUN-120425

03131-120425

SNGN-120425



2,5

1,594

03111-120430

SNUN-120430

03131-120430

SNGN-120430


3,0

1,387

03111-120804

SNUN-120804

03131-120804

SNGN-120804

8,00

0,4

2,465

03111-120808

SNUN-120808

03131-120808

SNGN-120808



0,8

2,301

03111-120812

SNUN-120812

03131-120812

SNGN-120812



1,2

2,137

03111-120816

SNUN-120816

03131-120816

SNGN-120816



1,6

1,972

03111-120820

SNUN-120820

03131-120820

SNGN-120820



2,0

1,801

03111-120825

SNUN-120825

03131-120825

SNGN-120825



2,5

1,594

03111-150408

SNUN-150408

03131-150404

SNGN-150408

15,875

4,76

0,8

2,959

03111-150412

SNUN-150412

03131-150412

SNGN-150412



1,2

2,795

03111-150416

SNUN-150416

03131-150416

SNGN-150416



1,6

2,630

03111-150808

SNUN-150808

03131-150808

SNGN-150808

8,00

0,8

2,959

03111-150812

SNUN-150812

03131-150812

SNGN-150812



1,2

2,795

03111-150816

SNUN-150816

03131-150816

SNGN-150816



1,6

2,630

03111-150820

SNUN-150820

03131-150820

SNGN-150820



2,0

2,459

03111-150825

SNUN-150825

03131-150825

SNGN-150825



2,5

2,252

03111-150830

SNUN-150830

03131-150830

SNGN-150830



3,0

2,045

03111-190812

SNUN-190812

03131-190812

SNGN-190812

19,050

8,00

1,2

3,452

03111-190816

SNUN-190816

03131-190816

SNGN-190816


1,6

3,288

03111-190820

SNUN-190820

03131-190820

SNGN-190820


2,0

3,115

03111-190825

SNUN-190825

03131-190825

SNGN-190825



2,5

2,910





Черт.3

________________
     * Размер для справок.



Таблица 4


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

05111-120404

CNUN-120404

05131-120404

CNGN-120404

12,9

12,700

4,76

0,4

3,307

05111-120408

CNUN-120408

05131-120408

CNGN-120408



0,8

3,088

05111-120808

CNUN-120808

05131-120808

CNGN-120808

8,00

0,8

3,088

05111-120812

CNUN-120812

05131-120812

CNGN-120812



1,2

2,867

05111-120816

CNUN-120816

05131-120816

CNGN-120816




1,6

2,646

05111-160408

CNUN-160408

05131-160408

CNGN-160408

16,1

15,875

4,76

0,8

3,969

05111-160808

CNUN-160808

05131-160808

CNGN-160808

8,00

0,8

3,969

05111-160812

CNUN-160812

05131-160812

CNGN-160812




1,2

3,748

05111-160816

CNUN-160816

05131-160816

CNGN-160816




1,6

3,528

05111-160820

CNUN-160820

05131-160820

CNGN-160820




2,0

3,311

05111-160825

CNUN-160825

05131-160825

CNGN-160825




2,5

3,022





Черт.4



Таблица 5


мм



Обозначение пластин классов



G

цифровое

буквенно-цифровое

12131-090400

RNGN-090400

9,525

4,76

12131-120400

RNGN-120400

12,700

4,76

12131-120700

RNGN-120700


7,93

12131-120800

RNGN-120800


8,00

12131-150800

RNGN-150800

15,875

8,00

12131-190800

RNGN-190800

19,050

8,00

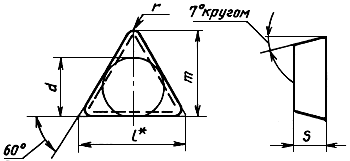

Черт.4а

________________
     * Размер для справок.

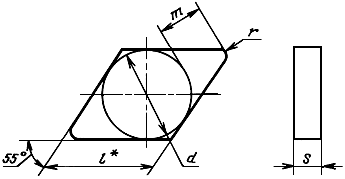

Черт.4б

________________
     * Размер для справок.



Таблица 5а


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

13111-150804

DNUN-150804

13131-150804

DNGN-150804

15,5

12,7

8,00

0,4

6,941

13111-150808

DNUN-150808

13131-150808

DNGN-150808




0,8

6,478

13111-150812

DNUN-150812

13131-150812

DNGN-150812




1,2

6,015

13111-150816

DNUN-150816

13131-150816

DNGN-150816



1,6

5,552

13111-150820

DNUN-150820

13131-150820

DNGN-150820




2,0

5,071

13111-150825

DNUN-150825

13131-150825

DNGN-150825




2,5

4,488



Таблица 5б


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

01211-110400

TCUN-110400

01231-110400

TCGN-110400

11,0

6,350

3,18

0,2

9,325

01211-110404

TCUN-110404

01231-110404

TCGN-110404




0,4

9,128

01211-160400

TCUN-160400

01231-160400

TCGN-160400

16,5

9,525

4,76

0,2

14,088

01211-160404

TCUN-160404

01231-160404

TCGN-160404

0,4

13,891

01211-160408

TCUN-160408

01231-160408

TCGN-160408




0,8

13,494

01211-220808

TCUN-220808

01231-220808

TCGN-220808

22,0

12,700

8,00

0,8

18,256

01211-220812

TCUN-220812

01231-220812

TCGN-220812



1,2

17,859

01211-220820

TCUN-220820

01231-220820

TCGN-220820


2,0

17,050

01211-220408

TCUN-220408

01231-220408

TCGN-220408

4,76

0,8

18,256

01211-220412

TCUN-220412

01231-220412

TCGN-220412




1,2

17,859

01211-220416

TCUN-220416

01231-220416

TCGN-220416




1,6

17,463





Черт.4в

________________
     * Размер для справок.



Таблица 5в


мм



Обозначение пластин классов

U

G

цифровое

буквенно-
цифровое

цифровое

буквенно-
цифровое

03211-090408

SCUN-090408

03231-090408

SCGN-090408

9,525

4,76

0,8

1,644

03211-090412

SCUN-090412

03231-090412

SCGN-090412



1,2

1,476

03211-120408

SCUN-120408

03231-120408

SCGN-120408

12,700

4,76

0,8

2,301

03211-120412

SCUN-120412

03231-120412

SCGN-120412



1,2

2,137

03211-120808

SCUN-120808

03231-120808

SCGN-120808

8,00

0,8

2,301

03211-120812

SCUN-120812

03231-120812

SCGN-120812



1,2

2,137

03211-120816

SCUN-120816

03231-120816

SCGN-120816



1,6

1,972

03211-190816

SCUN-190816

03231-190816

SCGN-190816

19,050

1,6

3,288

03211-190820

SCUN-190820

03231-190820

SCGN-190820



2,0

3,115

03211-190408

SCUN-190408

03231-190408

SCGN-190408

4,76

0,8

3,616

03211-190412

SCUN-190412

03231-190412

SCGN-190412



1,2

3,452

03211-190416

SCUN-190416

03231-190416

SCGN-190416



1,6

3,288

03211-150408

SCUN-150408

03231-150408

SCGN-150408

15,875

0,8

2,959

03211-150412

SCUN-150412

03231-150412

SCGN-150412



1,2

2,795

03211-150416

SCUN-150416

03231-150416

SCGN-150416



1,6

2,630

03211-150812

SCUN-150812

03231-150812

SCGN-150812

8,00

1,2

2,795

03211-150816

SCUN-150816

03231-150816

SCGN-150816



1,6

2,630

03211-150820

SCUN-150820

03231-150820

SCGN-150820



2,0

2,459



     (Измененная редакция, Изм. N 1, 3).

      3.2. Допускается изготовлять пластины всех форм с =7,94 мм вместо 8,00 мм, =2,4 мм вместо 2,5 мм и =3,2 мм вместо 3,0 мм.

     (Введен дополнительно, Изм. N 1).



4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


     4.1. Пластины должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

     4.2. Материал пластин - режущая керамика марок ВОК-60, В-3 и марки ВОК-71 по ГОСТ 26630-85.

     (Измененная редакция, Изм. N 2, 3).

     4.3. Пластины должны изготовляться двух классов:

     U - шлифованные по опорным и задним поверхностям;

     G - шлифованные по опорным и задним поверхностям с более жесткими допусками.

     4.4. Предельные отклонения контролируемых параметров пластин должны соответствовать величинам, указанным в табл.6.



Таблица 6


мм



Контролируемый параметр

Предельное отклонение
для пластин классов

U

G

Диаметр вписанной окружности

до 9,525

± 0,080

± 0,025

св. 9,525 до 12,700

±0,130

св. 12,700 до 19,050

±0,180

Диаметр круглых пластин

-

-0,025

Толщина

±0,13

±0,13

Размер * при диаметре

до 9,525

±0,130

± 0,025

св. 9,525 до 12,700

± 0,200

св. 12,700 до 19,050

± 0,270

Радиус при вершине

±0,1

±0,1

Угол при вершине

±30'

±5'

Отклонение от параллельности опорных поверхностей

0,025

0,025

Отклонение от перпендикулярности задних поверхностей к опорной

±30'

±15'

Отклонение от плоскостности опорной поверхности

выпуклость

0,005

0,005

вогнутость

0,015

0,015

Отклонение от плоскостности задних поверхностей

выпуклость

0,025

0,010

вогнутость

0,050

0,010

Ширина фаски

±0,05

±0,05

Угол наклона фаски

±2°

±2°

________________
     * Размер  служит для задания номинального положения вершины пластины. Предельные отклонения размера  являются предельными отклонениями вершины пластины от номинального положения.

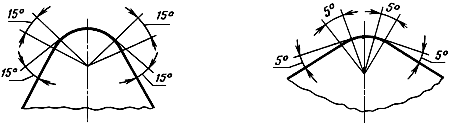

     4.5. Сопряжение режущих кромок и радиуса при вершине должно быть плавным.

     Допускаются сопряжения, указанные на черт.5.


Для углов при вершине до 90°

Для углов при вершине св. 90°




Черт.5



     4.6. Пластины должны изготовляться с фасками шириной =0,2 мм и углом =20° по периметру с двух сторон (черт.6).




Черт.6



     По требованию заказчика допускается изготовление пластин размерами, указанными в табл.7.



Таблица 7



Ширина фаски

Угол наклона фаски

Размер, мм

Шифр

Размер, град

Шифр

0,2

1

10

1

0,4

2

15

2

0,6

3

20

3

0,8

4

30

4



     4.7. Параметр шероховатости пластин по ГОСТ 2789-73 не должен превышать, мкм:

     задних и опорных поверхностей   0,32

     фасок режущих кромок                   0,4.

     (Измененная редакция, Изм. N 1, 3).

     4.8. На поверхностях пластин не должно быть трещин, сколов и налипаний.

     4.9. Выкрашивания на режущих кромках пластин различаются в зависимости от классов по величине и расположению на режущей кромке.

     4.9.1. Зоны расположения выкрашиваний указаны на черт.7.




Черт.7

А - зона выкрашивания на радиусе при вершине;

В - зона выкрашивания на рабочей части режущей кромки;

С - зона выкрашивания на средней части режущей кромки, равной 1/3



     (Измененная редакция, Изм. N 1).

     4.9.2. (Исключен, Изм. N 1).

     4.9.3. Величина выкрашивания на режущих кромках пластин не должна превышать значений, указанных в табл.8.



Таблица 8



Длина режущей кромки

Зона выкрашивания

Величина выкрашивания (ширина
и протяженность) для пластин класса допуска

G

U

До 16

А

Не допускается

0,10х0,20


В

Не допускается

0,15х0,30


С

0,10х0,20

0,15х0,30

Св. 16

А

Не допускается

0,10х0,20


В

Не допускается

0,15х0,30


С

0,10х0,20

0,20х0,40

На всей длине режущей кромки формы R на расстоянии не менее 4 мм друг от друга

0,10х0,20

-



     4.9.4. В зонах А и В пластин класса допуска U не должно быть более одного выкрашивания с каждой стороны пластины. В каждой зоне С пластин классов допусков U и G не должно быть более одного выкрашивания.

     4.9.3, 4.9.4. (Измененная редакция, Изм. N 1).

     4.10. В пластинах допускается нерабочее цилиндрическое отверстие без фасок.

     (Введен дополнительно, Изм. N 1).

     4.11. Показатели надежности пластин (средний и установленный периоды стойкости), а также критерий отказа должны соответствовать установленным в нормативно-технической документации на режущий инструмент, оснащенный соответствующими многогранными пластинами из керамики.

     (Введен дополнительно, Изм. N 3).



5. ПРИЕМКА


     5.1. Для проверки соответствия пластин требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль.

     5.2. Контроль на соответствие требованиям п.4.2 - по ГОСТ 20559-75.

     5.3. Дефекты пластин разделяются на критические, значительные и малозначительные.

     К критическим относятся дефекты, связанные с нарушением требований, указанных в пп.4.8 и 4.9.

     К значительным относятся дефекты, связанные с нарушением требований, указанных в п.4.4 на размеры  и п.4.7.

     К малозначительным относятся дефекты, связанные с нарушением требований, указанных в пп.4.4 (за исключением размеров ), 4.5 и 4.6.

     5.4. Контроль на соответствие требованиям пп.4.8 и 4.9 - сплошной.

     5.5. Контроль на соответствие требованиям пп.4.4-4.7 - выборочный по ГОСТ 18242-72*. Пластины на контроль предъявляются партиями.
________________
     * На территории Российской Федерации действует ГОСТ Р 50779.71-99**.

     ** На территории Российской Федерации действует ГОСТ Р ИСО 2859-1-2007. - Примечание изготовителя базы данных.

     Партия должна состоять из пластин одного форморазмера, одной марки твердого сплава, выполненных по одному технологическому процессу за определенный промежуток времени и одновременно предъявленных к приемке по одному документу.

     5.6. Контроль должен проводиться по группе параметров, отнесенных к значительным или малозначительным дефектам.

     5.7. Метод отбора пластин в выборку - случайный по ГОСТ 18321-73.

     5.8. План контроля должен соответствовать указанному в табл.8а.



Таблица 8а*

________________
     * Табл.9. (Исключена, Изм. N 3).


Объем партии

Значительные дефекты

Малозначительные дефекты

объем выборки

выборочное число

объем выборки

выборочное число

2-15

3*

0

2*

0

16-25

3

0

8

1

26-50

13

1

8

1

51-90

13

1

13

2

91-150

20

2

20

3

151-280

32

3

32

5

281-500

50

5

50

7

501-1200

80

7

80

10

1201-3200

125

10

125

14

3201-10000

200

14

200

21

________________
     * Если объем выборки равен или больше объема партии, применяют сплошной контроль.


     5.9. Партия пластин принимается, если количество дефектов в выборке по группе параметров не превышает приемочного числа.

     Партия пластин бракуется или подвергается сплошному контролю, если количество дефектов в выборке по группе параметров больше приемочного числа.

     Партия пластин бракуется или подвергается сплошному контролю по параметру, если его отклонение превышает предельное более чем на 50% от допуска хотя бы на одной пластине.

     5.10. Дефектные пластины, выявленные в партии, прошедшей приемочный контроль, должны быть заменены.

     Раздел 5. (Измененная редакция, Изм. N 3).



6. МЕТОДЫ ИСПЫТАНИЙ


     6.1. Методы контроля линейных и угловых размеров пластин, дефектов и шероховатости поверхности - по ГОСТ 19086-80.

     6.2. Размеры пластин (пп.4.4-4.9), за исключением размера  y трехгранных пластин, определяют по всем граням и вершинам.

     6.1, 6.2. (Измененная редакция, Изм. N 1).

     6.3. Показатели надежности керамических пластин контролируют на инструменте, оснащенном данными пластинами.

     Методы контроля показателей надежности должны соответствовать установленным в нормативно-технической документации на режущий инструмент.

     (Введен дополнительно, Изм. N 3).



7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


     7.1. На боковой (задней) поверхности каждого изделия должно быть нанесено краской по ГОСТ 10503-71 условное обозначение марки режущей керамики: круг диаметром не более 3 мм красного цвета для пластин из керамики марки ВОК-60, белого цвета для пластин из керамики В-3 и зеленого цвета для пластин из керамики ВОК-71.

     (Измененная редакция, Изм. N 3).

     7.2. Пластины одной партии упаковывать в количестве не более 10 шт. в потребительскую тару (специальные пластмассовые футляры с индивидуальными ячейками для каждой пластины). Пластины, габаритные размеры которых превышают 16х16 мм, допускается в том же количестве заворачивать в целлофан по ГОСТ 7730-89 или другие прозрачные полимерные пленки.

     7.3. В потребительскую тару вкладывают этикетку, на которой указывают:

     а) наименование предприятия-изготовителя;

     б) марку керамики;

     в) номер партии и дату выпуска;

     г) обозначение пластин (цифровое или буквенно-цифровое).

     7.4. В групповую тару вкладывают паспорт, в котором должно быть указано:

     количество пластин и их масса;

     результаты испытаний;

     сведения по п.7.3.

     7.5. Упаковка в групповую и транспортную тару, а также транспортирование и хранение - по ГОСТ 18088-83.

     Разд.8. (Исключен, Изм. N 3).



ПРИЛОЖЕНИЕ
Справочное


Ориентировочная масса пластин



Цифровое обозначение пластин

Ориентировочная масса пластин из режущей керамики, г

ВОК-60, ВОК-71

В-3

01111-110300

0,58

0,65

01131-110300


01111-110304

0,70

0,75

01131-110304



01111-110308

0,68

0,73

01131-110308


01111-110312

0,69

0,75

01131-110312



01111-110404

1,05

1,15

01131-110404



01111-110408

1,04

1,14

01131-110408

01131-110412

1,04

1,14

01111-160403

2,35

2,52

01131-160403

01111-160404

1,59

1,74

01131-160404

01111-160408

2,33

2,50

01131-160408



01111-160412

2,30

2,46

01131-160412

01111-160416

2,28

2,49

01131-160416



01211-220408

3,64

3,86

01231-220408

01211-220412

3,60

3,82

01231-220412



01211-220416

3,58

3,80

01231-220416

03211-190408

6,63

7,04

03231-190408



03211-190412

6,60

7,02

03231-190412


03211-190416

6,51

7,00

03231-190416



03211-150408

4,50

4,78

03231-150408


03211-150412

4,48

4,73

03231-150412


03211-150416

4,45

4,70

03231-150416



03211-150812

7,52

9,20

03231-150812



03211-150816

7,45

9,12

03231-150816

03211-150820

7,40

9,01

03231-150820

01111-160420

2,26

2,48

01131-160420

01111-160425

2,24

2,45

01131-160425


01111-160804

3,95

4,33

01131-160804



01111-160808

3,78

4,14

01131-160808



01111-160812

3,72

4,07

01131-160812



01111-160816

3,66

4,01

01131-160816



01111-160820

3,61

3,95

01131-160820


01111-160825

3,55

3,89

01131-160825

01111-220408

4,16

4,46

01131-220408



01111-220412

4,12

4,42

01131-220412

01111-220416

4,08

4,38

01131-220416



01111-220808

7,21

7,90

01131-220808



01111-220812

7,51

7,80

01131-220812

01111-220816

7,03

7,71

01131-220816



01111-220820

6,95

7,60

01131-220820



03111-090304

1,22

1,34

03131-090304

03111-090308

1,00

1,30

03131-090308



03111-090312

1,11

1,19

03131-090312



03111-090404

1,80

2,00

03131-090404

03111-090408

1,75

1,93

03131-090408



03111-090412

1,52

1,84

03131-090412



03111-090416

1,46

1,72

03131-090416



03111-090420

1,33

1,60

03131-090420



03111-120404

3,28

3,56

03131-120404



03111-120408

3,25

3,53

03131-120408



03111-120412

3,23

3,50

03131-120412



03111-120416

2,97

3,30

03131-120416



03111-120420

2,85

3,18

03131-120420



03111-120425

2,69

3,00

03131-120425



03111-120430

2,50

2,89

03131-120430



03111-120804

5,42

6,00

03131-120804


03111-120808

5,31

5,89

03131-120808



03111-120812

5,20

5,78

03131-120812



03111-120816

5,01

5,60

03131-120816



03111-120820

4,85

5,45

03131-120820


03111-120825

4,69

4,31

03131-120825



03111-150408

5,03

5,39

03131-150408


03111-150412

5,01

5,37

03131-150412



03111-150416

4,99

5,35

03131-150416



03111-150808

8,50

9,30

03131-150808



03111-150812

8,35

9,10

03131-150812



03111-150816

8,12

8,85

03131-150816


03111-150820

7,95

8,60

03131-150820



03111-150825

7,71

8,45

03131-150825



03111-150830

7,50

8,23

03131-150830



03111-190812

12,20

13,40

03131-190812


03111-190816

12,08

13,28

03131-190816



03111-190820

12,00

13,20

03131-190820



03111-190825

11,89

13,10

03131-190825



05111-120404

3,22

3,45

05131-120404

05111-120408

3,21

3,43

05131-120408



05111-120808

5,34

-

05131-120808



05111-120812

11,75

-

05131-120812



05111-120816

11,60

-

05131-120816



05111-160408

5,03

5,39

05131-160408



05111-160808

8,50

-

05131-160808



05111-160812

8,54

-

05131-160812



05111-160816

8,52

-

05131-160816



05111-160820

8,52

-

05131-160820



12131-090400

1,42

1,53

12131-120400

2,53

2,71

12131-150800

6,71

7,36

12131-190800

9,70

10,60

01211-110400

1,92

-

01231-110400



01211-110404

1,90

-

01231-110404



01211-160400

2,20

-

01231-160400



01211-160404

2,10

-

01231-160404


01211-160408

1,90

-

01231-160408



01211-220808

6,68

-

01231-220808



01211-220812

6,65

-

01231-220812



01211-220820

6,60

-

01231-220820



03211-090408

1,63

-

03231-090408



03211-090412

1,62

-

03231-090412



05111-160825

8,49

-

05131-160825


03211-120408

2,93

-

03231-120408



03211-120412

2,91

-

03231-120412



03211-120808

4,93

-

03231-120808



03211-120812

4,90

-

03231-120812



03211-120816

4,85

-

03231-120816



03211-190816

11,5

-

03231-190816



03211-190820

11,43

-

03231-190820



13111-150804

6,72

7,08

13131-150804



13111-150808

6,69

7,05

13131-150808



13111-150812

6,64

7,02

13131-150812



13111-150816

6,58

6,93

13131-150816



13111-150820

6,50

6,85

13131-150820



13111-150825

6,37

6,71

13131-150825


12131-120800

4,27

4,70



     ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 3).
