ГОСТ 24950-81

Группа B62


ГОСУДАРСТВЕННЫЙ СТАНДАРТ   СОЮЗА   ССР


ОТВОДЫ ГНУТЫЕ И ВСТАВКИ КРИВЫЕ
НА ПОВОРОТАХ ЛИНЕЙНОЙ ЧАСТИ СТАЛЬНЫХ
МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

Технические условия

Bent branches and elbows at line bends
for transmission steel Pipelines specifications



     ОКП 11 2001

     Дата введения 1982-07-01


     РАЗРАБОТАН Министерством строительства предприятий нефтяной и газовой промышленности

     ИСПОЛНИТЕЛИ

     С. И. Бакшеева (руководитель темы), канд. эконом. наук; Н. В. Попрыкина; Б. В. Покровский; Е. Б. Лунц; Э. П. Ажгиревич; А. А. Шишов; И. В. Сессин

     ВНЕСЕН Министерством строительства предприятий нефтяной и газовой промышленности

     Зам. министра Ю. П. Баталин

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 31 августа 1981 г. № 155

     Настоящий стандарт распространяется на гнутые отводы и кривые вставки, предназначенные для выполнения поворотов в вертикальной или горизонтальной плоскости линейной части стальных магистральных трубопроводов и ответвлений от них, изготовляемые на трубогибочном оборудовании способом поперечной гибки труб в холодном состоянии.




1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



     1.1. Отводы должны изготавливаться трех типов:

     1 - из одной трубы в соответствии с черт. 1;

     2 -  из одной трубы с применением на период гибки второй инвентарной трубы или патрона-удлинителя;

     3 - из двух труб в соответствии с черт. 2.

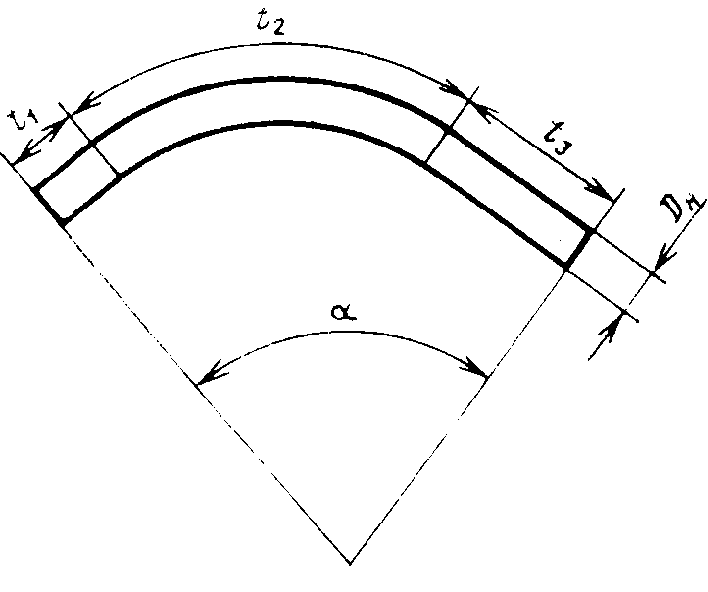

Отвод типа 1

      - наружный диаметр отвода;  - угол гибки отвода;  и  - прямые концы отвода;

 -гнутая часть отвода.
Черт. 1

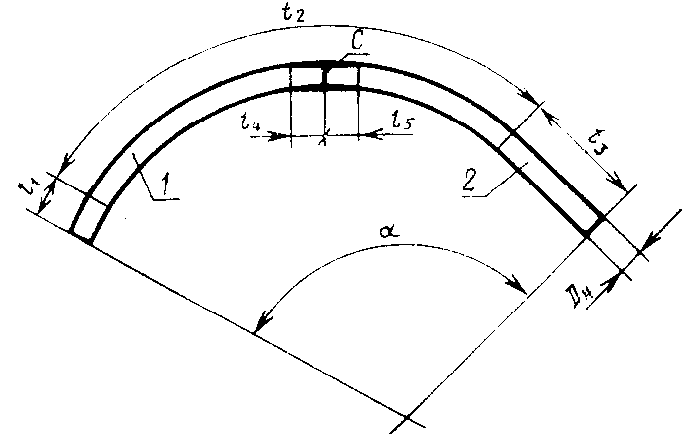

Отвод типа 3

1, 2 - трубы, образующие отвод;  - наружный диаметр отвода;
  ,  - прямые концы отвода;  - гнутая часть отвода;  - прямые участки труб
у поперечного сварного шва;  - угол гибки отвода;  - поперечный сварной
шов, соединяющий трубы.
Черт. 2



     1.2. Наружный диаметр, справочная толщина стенок, длина и отклонения от длины труб, из которых изготовляются отводы, должны соответствовать указанным в табл. 1.



Таблица 1



Наружный
диаметр труб,


Длина труб,

Отклонения от длины труб,

Справочная толщина стенки труб, мм

мм

м

м

прямошовных

бесшовных

219





4-9

6-18

273





4-9

7-18

325

9,8

0,2

6-9

8-18

377





6-10

9-18

426





6-12

9-18

530





5,5-12

-

720





7-14

-

820





7-14

-

1020

11,6

0,2

9-22

-

1220





10-26

-

1420





15-26,5

-


     1.3. При изготовлении отводов угол гибки должен приниматься кратным 3°. Допускается по согласованию изготовителя с потребителем при изготовлении отводов принимать угол   гибки кратным 1°.

     Отклонения от величины угла гибки отводов не должны превышать .

     1.4. Диаметр отводов, расчетный унифицированный радиус гибки и угол гибки отводов должны соответствовать указанным в табл. 2.

     1.5. Условное обозначение отвода должно состоять из: обозначения типа, наименования изделия, угла гибки, значения наружного диаметра, толщины стенки, марки (класса) стали труб, обозначения стандарта на трубы и настоящего стандарта.

     Пример условного обозначения отводов типа 1 с углом гибки 6° диаметром трубы 820 мм, толщиной  стенки 10 мм, из труб по ГОСТ 20295-74, изготовленных из стали марки 17Г1СУ:

     1 ГО. 6° . 820. 10 - ГОСТ 20295-74-17Г1СУ. I ОСТ 24950-81

     1.5. Вставки подразделяют на три вида:

     А - вставка, изготовленная из отводов типа 1;

     Б         "               "               "         "         "   2;

     В         "               "               "         "         "   3.


Таблица 2



Диаметр отвода,

Расчетный унифицированный радиус гибки,


Угол гибки в градусах для отводов типов

мм

м

1

2

3

219-377

15

3, 6, 9, 12, 15, 18, 21, 24, 27

-

-

426

20

3, 6, 9, 12, 15, 18, 21

-

-

530

25

3, 6, 9, 12, 15, 18

-

-

720-820

35

3, 6, 9

12

12, 15, 18, 21, 24

1020

40

3, 6, 9

12

12, 15, 18, 21

1220-1420

60

3, 6

9

9, 12, 15

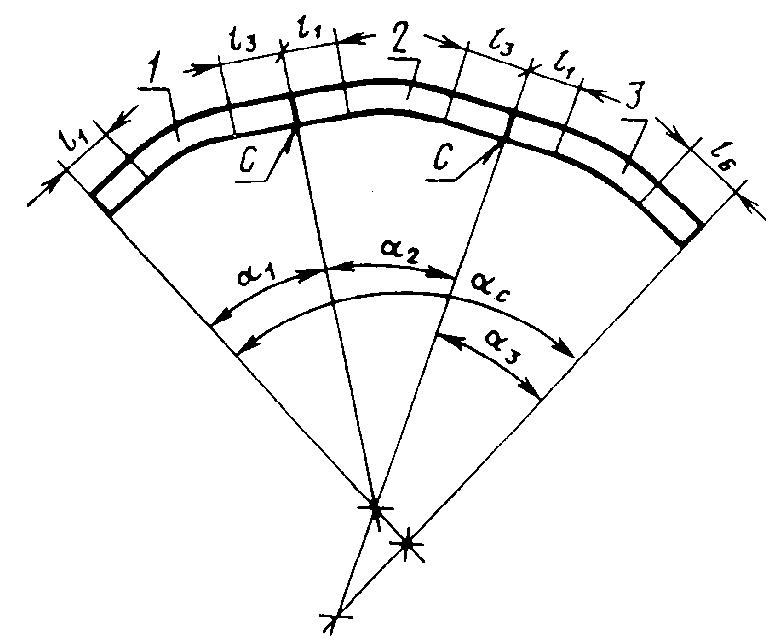

     Вставка вида А из трех отводов типа 1 приведена на черт. 3.




Вставка из трех отводов

1, 2, 3 - отводы;  - прямые концы отводов;  - поперечный сварной шов,
соединяющий гнутые отводы;  - углы гибки отводов;  - угол вставки.

Черт. 3

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



     2.1. Отводы должны изготавливаться в соответствии с требованиями настоящего стандарта.

     2.2. Отводы следует изготавливать из стальных бесшовных труб диаметром 219, 273, 325, 377, 426 мм по ГОСТ 8733-74; из прямошовных  труб диаметром 219, 273, 325, 377, 426, 530, 720, 820 мм по ГОСТ 20295-74 и из прямошовных труб диаметром от 219 до 1420 мм по техническим условиям, утвержденным в установленном порядке.

     2.3. Предельные отклонения по толщине стенки отводов должны соответствовать допускам на толщину стенки труб, из которых изготовляются эти отводы.

     2.4. При гибке прямошовной трубы продольный сварной шов должен располагаться в нейтральной плоскости, материал стенки в которой при гибке воспринимает минимальные нагрузки.

     Отклонение продольного сварного шва труб от нейтральной плоскости не должно превышать 1/15 диаметра отвода.

     2.5. При изготовлении отводов из труб с поперечным сварным швом участки длиной не менее 0,5 диаметра трубы около поперечного сварного шва не должны подвергаться гибке.

     2.6. Минимальный радиус гибки на любом участке гнутой части отвода должен быть не менее 40 диаметров трубы.

     2.7. Гибка отводов должна производиться при температуре окружающего воздуха не ниже минус 20 .

     2.8. По показателям внешнего вида отводы должны соответствовать требованиям нормативно-технической документации на прямые трубы, из которых изготавливаются эти отводы.

     Вставки, заплаты и наварка металла в месте повреждения отвода запрещаются.

     Отводы  не должны  иметь трещин, рванин, расслоений и закатов. Высота гофр на отводах не должна превышать толщину стенки трубы и не должна быть более 10 мм.

     2.9. Требования, предъявляемые к поперечным сварным швам у отводов типа 3 и вставок из нескольких отводов, должны соответствовать ГОСТ 16037-80 и СНиП III-42-80.

     2.10. Длина отвода типа 1 или 2 должна быть равна длине трубы, из которой  изготовляется отвод, а длина отвода  типа 3 - длине двух труб (табл. 1).

     2.11. Допуски на овальность отводов должны соответствовать приведенным в СНиП III-42-80.

     До 1 января 1984 г. допускается изготавливать   отводы с овальностью прямых концов не более 3% и гнутой части не более 5%.

     2.12. Торцы отводов должны иметь фаски под сварку в соответствии с требованиями нормативно-технической документации на трубы, из которых изготовлены эти отводы.




3. КОМПЛЕКТНОСТЬ



     3.1. По соглашению изготовителя с потребителем отводы должны поставляться в соответствии с заказом потребителя на величину угла гибки и вида вставки по табл. 1-6 рекомендуемого приложения.




4. ТРЕБОВАНИЯ   БЕЗОПАСНОСТИ



     4.1. При гибке отводов, монтаже, сварке и контроле качества работ должны выполняться требования техники безопасности, установленные СНиП III-42-80.

     4.2. Погрузочно-разгрузочные работы, укладку отводов в штабель, а также их транспортирование следует выполнять в соответствии с требованиями ГОСТ 12.3.009-76 и СНиП III-42-80.




5. ПРАВИЛА ПРИЕМКИ



     5.1. Отводы должны быть приняты техническим контролем предприятия-изготовителя поштучно в соответствии с требованиями настоящего стандарта.

     5.2. Приемку каждого отвода производят по показателям внешнего вида и допускам по длине, углу гибки,   высоте гофр, овальности прямых концов и гнутой части, а также по минимальному радиусу гибки.

     5.3. Данные предприятия-изготовителя о химическом составе и механических характеристиках стали труб, а также эквивалент по углероду и величине гарантируемого гидравлического давления труб заносят в документ о качестве отводов.

     5.4. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей, изделие бракуют.

     5.5. Потребитель имеет право производить контрольную проверку соответствия отвода требованиям настоящего стандарта, применяя при этом указанные ниже методы испытаний.



6. МЕТОДЫ КОНТРОЛЯ



     6.1. Для контроля линейных размеров отводов следует  применять рулетку по ГОСТ 7502-80 и металлическую линейку по ГОСТ 427-75, а также штангенциркули, кронциркули и другие измерительные инструменты, изготовляемые по стандартам на этот инструмент.

     6.2. Длину отводов и отклонение продольного сварного шва от нейтральной плоскости отвода измеряют с   погрешностью  50 мм, остальные размеры -  с погрешностью 1 мм.

     6.3. Длину отвода измеряют рулеткой вдоль наружной образующей.

     6.4. Отклонение продольного сварного шва отвода от нейтральной плоскости измеряют металлической линейкой по перпендикуляру от продольной кромки гибочного ложемента станка до сварного шва.

     6.5. Угол гибки отвода проверяют при помощи оптического квадранта по ГОСТ 14967-80 или ведомственными измерительными приборами, изготовленными по чертежам, утвержденным в установленном порядке.

     Допускается проверять угол гибки отвода по табл. 3 по трем   инструментально измеряемым параметрам: длине хорды между концами отвода (), высоте стрелки от хорды до внутренней образующей отвода () и углу между хордой и прямым участком трубы, со стороны которого была начата ее гибка () (черт. 4).

     Отклонения от размеров, приведенных в табл. 3, не должны превышать:

     по длине хорды :


для отводов типов 1 и 2.......................

250 мм

для отводов типа 3............................

450 мм

по высоте стрелки ..........................


10 %

по углу ...................................

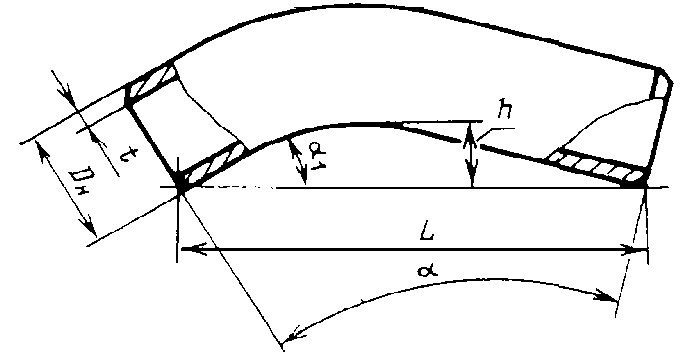

Параметры отвода для определения угла гибки



 - толщина стенки отвода (принимается по толщине стенки трубы);  - диаметр отвода
(принимается по наружному диаметру  трубы);  - угол гибки отвода;  - угол между
 хордой и прямым участком трубы со стороны которого была начата ее гибка;  - длина хорды
между концами отвода;  - высота стрелки (максимальная) от хорды
до внутренней образующей отвода.
Черт. 4




Таблица 3

Размеры в мм

Угол гибки


Диаметр отвода типа 1

отвода

219-273

325-377

426



Длина хорды



Высота стрелки



Угол



Длина хорды



Высота стрелки



Угол



Длина хорды



Высота стрелки



Угол



9797

18



9796

18



9796

18



2

9795

39

1  43

9793

39

1  43

9791

41

1  42

3

9791

63

2  32

9789

63

2  32

9787

66

2  30

4

9788

89

3  20

9784

89

3  20

9782

94

3  16

5

9784

116

4  06

9780

116

4  06

9776

124

3  59

6

9780

146

4  50

9774

146

4  50

9770

156

4  41

7

9775

176

5  33

9768

176

5  33

9763

188

5  20

8

9769

208

6  15

9762

208

6  15

9756

221

5  58

9

9763

240

6  54

9755

240

6  55

9749

255

6  33

10

9757

273

7  33

9748

273

7  33

9741

288

7  06

11

9750

306

8  09

9740

306

8  09

9732

320

7  37

12

9743

339

8  44

9732

339

8  44

9723

352

8  06

13

9735

373

9  17

9723

372

9  18

9714

383

8  32

14

9726

405

9  49

9714

405

9  49

9704

412

8  57

15

9718

438

10  19

9704

437

10  19

9695

439

9  19

16

9709

469

10  48

9694

469

10  48

9685

465

9  39

17

9699

500

11  15

9684

499

11  15

9675

488

9  57

18

9690

530

11  40

9673

529

11  40

9666

509

10  13

19

9680

558

12  03

9662

557

12  04

9657

527

10  26

20

9670

585

12  25

9651

584

12  26

9648

543

10  38

21

9660

611

12  46

9640

610

12  46

9640

555

10  47

22

9649

635

13  05

9629

634

13  05






23

9639

657

13  22

9618

656

13  22






24

9630

678

13  37

9608

676

13  37






25

9620

696

13  51

9597

695

13  51






26

9611

713

14  03

9587

711

14  03






27

9602

727

14  14

9578

726

14  14








Продолжение табл. 3

Размеры в мм



Диаметр отвода типа 1

Угол гибки отвода




530



Длина хорды



Высота стрелки



Угол



11595

19


2

11590

44

1  44

3

11584

73

2  32

4

11578

105

3  19

5

11571

139

4  03

6

11564

176

4  45

7

11556

214

5  25

8

11547

253

6  02

9

11538

292

6  37

10

11529

331

7  10

11

11518

369

7  41

12

11508

407

8  10

13

11497

442

8  36

14

11486

476

9  00

15

11474

508

9  21

16

11463

537

9  40

17

11452

563

9  57

18

11441

596

10  12

19






20






21






22






23






24






25






26






27








Продолжение табл. 3

         Размеры в мм


Угол гибки отвода


Диаметр отводов типов 1, 2 и 3



720 - 820





Тип отвода

Длина хорды



Высота стрелки



Угол



1

11592

36


2

1

11585

75

1  27

3

1

11576

116

2  07

4

1

11567

157

2  43

5

1

11558

198

3  16

6

1

11548

238

3  45

7

1

11537

276

4  12

8

1

11526

311

4  35

9

1

11515

342

4  55

10

2

11504

370

5  12

11

2

11493

393

5  26

12

2

11482

411

5  37

10

3

23084

636

7  36

11

3

23066

714

8  14

12

3

23047

783

8  49

13

3

23029

854

9  15

14

3

23011

913

9  40

15

3

22992

970

10  04

16

3

22971

1024

10  25

17

3

22951

1075

10  45

18

3

22930

1124

11 04

19

3

22909

1169

11 21

20

3

22888

1210

11  36

21

3

22867

1247

11 49

22

3

22847

1282

12  01

23

3

22827

1320

12  12

24

3

22809

1353

12  20



Продолжение табл. 3

Размеры в мм



Диаметр отвода типов 1, 2 и 3

Угол гибки отвода





1020

Угол гибки отвода





1220



1420



Тип от- во- да

Длина хорды



Высо-
та стрел-
ки



Угол





Тип от- во- да

Длина хорды



Высо-
та стрел-
ки



Угол



Тип от- во- да

Длина хорды



Высо-
та стрел-
ки



Угол



1

11590

36



1

11589

38



1

11587

38


2

1

11580

75

1  26

2

1

11577

80

1  21

1

11573

80

1  21

3

1

11570

117

2  05

3

1

11565

121

1  53

1

11559

121

1  53

4

1

11559

158

2  39

4

1

11552

160

2  20

1

11545

160

2  20

5

1

11547

198

3  10

5

1

11539

193

2  42

1

11530

193

2  42

6

1

11535

237

3  37

6

1

11525

220

2  58

1

11515

220

2  58

7

1

11522

272

4  01

7

2

11513

238

3  09

2

11530

238

3  09

8

1

11509

303

4  21

8

2

11501

247

3  14

2

11487

247

3  14

9

1

11497

330

4  37

9

2

11492

250

3  18

2

11474

250

3  18

10

2

11484

351

4  50

7

3

23101

450

4  55

3

23089

450

4  55

11

2

11472

366

4  58

8

3

23084

503

5  18

3

23070

503

5  18

12

2

11461

375

5  04

9

3

23067

552

5  38

3

23051

551

5  38

10

3

23061

654

7  25

10

3

23048

596

5  55

3

23031

595

5  55

11

3

23041

733

8  00

11

3

23030

645

6  10

3

23011

645

6  10

12

3

23019

811

8  33

12

3

23012

690

6  22

3

22991

690

6  22

13

3

22999

875

8  59

13

3

22995

725

6  31

3

22972

724

6  31

14

3

22978

937

9  23

14

3

22979

750

6  37

3

22955

749

6  37

15

3

22956

996

9  46

15

3

22965

764

6  41

3

22939

763

6  41

16

3

22934

1052

10  06


















17

3

22911

1104

10  25


















18

3

22889

1151

10  42


















19

3

22866

1194

10  57


















20

3

22844

1233

11  10


















21

3

22823

1267

11  21

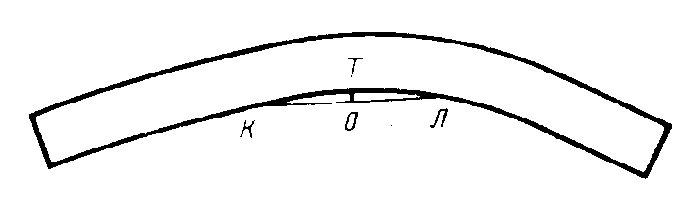

      6.6. Минимально допустимый радиус гибки отвода проверяется по максимальной высоте стрелки от хорды длиной 2000 мм на любом изогнутом участке по внутренней образующей   отвода (черт. 5) в соответствии с табл. 4.






КЛ- хорда длиной 2000 им по внутренней образующий отвода;  ОТ - максимальная высота
стрелки от хорды длиной 2000 мм до внутреннее образующей отвода.

Черт. 5



Таблица 4

мм


Наружный диаметр
отвода



Максимальная высота
стрелки


219, 273, 325 и 377


33

426

29

530

24

720, 820

15

1020

12

1220, 1420

9


     6.7. Все сварные поперечные стыки отводов проверяют визуально и неразрушающими   физическими  методами контроля по ГОСТ 18353-79.

     6.8. Величину овальности  прямых концов и гнутой части отводов вычисляют по формуле



     где  - максимальный диаметр, мм;

              -  минимальный диаметр, мм;

                     -  номинальный диаметр, мм.

     Овальность прямых концов отводов проверяют на расстоянии не более 250 мм от торцов изделия по максимальной разности двух взаимно перпендикулярных максимального и минимального диаметров.

     Овальность гнутой части измеряют на участках первого и второго гибов, в середине отвода и на участке последнего гиба.

     Шаг замера овальности гнутой части отводов должен быть:

     для отводов диаметром 219-820 мм не более чем 1 м;

     для отводов диаметром 1020-1420 мм не более чем 1,5 м.

     Для измерения максимального и минимального диаметров отводов применяют металлическую линейку, а гнутой части - ведомственный измерительный инструмент, изготовленный по чертежам, утвержденным в установленном порядке.

     6.9. Высоту гофр измеряют с помощью  штангенциркуля и металлической линейки длиной не более 0,3 наружного диаметра трубы, устанавливаемой на ребро по вершинам гофр или  одиночной гофры параллельно оси отвода, и определяют по величине наибольшего зазора между отводом и нижней образующей линейки.

     6.10. Внешний вид отводов и труб проверяют визуально.




7. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



     7.1. На каждом отводе на расстоянии не более 200 мм от торца прямого конца трубы, со стороны которого была начата гибка, наносят светлой краской маркировку, которая должна содержать следующие данные:

     тип отвода;

     угол гибки;

     диаметр;

     толщину стенки;

     марку стали;

     порядковый номер отвода;

     штамп ОТК.

     7.2. Транспортирование отводов производят любым видом транспорта. При транспортировании, погрузке и выгрузке отводов должны быть приняты меры, обеспечивающие их сохранность от механических повреждений.

     7.3. При перевозке по железной дороге отводы грузят на открытые платформы или в полувагоны раздельно по диаметрам.

     7.4. Перевозка гнутых отводов должна производиться в соответствии с условиями перевозок на железнодорожном транспорте, утвержденными в установленном порядке.

     7.5. По согласованию изготовителя с потребителем отводы могут быть законсервированы или покрыты противокоррозионным покрытием.

     Вид консервации или изоляции оговаривают в заказе и отмечают в сопроводительной документации.

     7.6. Изготовленные отводы должны быть рассортированы по величине угла гибки, диаметрам, толщинам стенки и маркам стали и храниться не более чем в два ряда горизонтально относительно поверхности земли.

     7.7. Срок хранения отводов не должен превышать одного года. По истечении этого срока отводы проверяют на соответствие требованиям настоящего стандарта.

     7.8. Предприятие-изготовитель гарантирует заказчику качество и основные размеры отводов, установленные настоящим стандартом, при условии соблюдения требований к погрузке, разгрузке, транспортированию и хранению.

     7.9. Каждый отвод, отгружаемый с предприятия-изготовителя, должен сопровождаться документом, удостоверяющим его качество и содержащим следующие данные:

     наименование организации, в систему которой входит предприятие-изготовитель отводов;

     наименование предприятия-изготовителя отводов;

     наименование заказчика;


     условное обозначение отвода;

     порядковый номер каждого отвода по журналу гибочных работ;

     химический состав металла отвода;

     механические свойства металла отвода;

     эквивалент по углероду металла отвода;

     величина гарантируемого гидравлического давления отвода;

     обозначение стандарта или технических условий на трубу, из которой изготовлен отвод.




8. УКАЗАНИЯ   ПО  МОНТАЖУ



     8.1. Вставки с углом поворота от 3 до 90°  и диаметром от  219 до 1420 мм должны монтироваться из оптимального числа отводов в соответствии с табл. 1-6 приложения к стандарту.

     Обрезка прямых концов отводов при монтаже вставок не допускается.

     8.2. Монтаж вставки из двух и более отводов выполняют путем последовательного набора их по направлению движения продукта по трубопроводу, начиная с отводов с большими углами изгиба. Каждый последующий отвод приваривают к предыдущему маркированным прямым концом,   а первый отвод - к трубопроводу.

     8.3. Угол вставки должен соответствовать сумме углов гибки отводов, составляющих вставку, и проектному углу поворота магистрального трубопровода.



ПРИЛОЖЕНИЕ
Рекомендуемое



Вставки для трубопроводов
диаметром 219-1420 мм


     Оптимальное число отводов диаметром 219-1420 мм, изготовляемых с углами гибки в соответствии с табл. 2, из которых комплектуют вставки с углом от 3 до 90° , приведено в табл. 1-6.

     Пример записи вставки вида А с углом 15° , состоящей из двух отводов с углом гибки по  и одного отвода с углом гибки 3° :



     Для вставок с углом, кратным 1° , число отводов должно быть таким же, как и для вставок с углом, кратным 3°, в соответствии с табл. 1-6.



     Таблица 1



Вставки из отводов с углом гибки, кратным 3° ,
для трубопроводов диаметром 219, 273, 325 и 377 мм

Угол
вставки

Состав отводов
типа 1 для вставки
вида А

Число отводов
в вставке

Длина вставки,
м






6

6





9

9





12

12

1

9,8

15

15





18

18





21

21





24

24





27

27





30°

 27°+3°





33

27  +  6





36

27  +  9





39

27  +  12

2

19,6

42

27  +  15





45

27  +  18





48

27  +  21





51

27  +  24





54

27  х  2












60

27  х  2+6





63

27  х  2+9





66

27  х  2+12





69

27  х  2+15

3

29,4

72

27  х  2+18





75

27  х  2+21





78

27  х  2+24





81

27  х  3













87

27  х  3+6

4

39,2

90

27  х  3+9







Таблица 2


Вставки из отводов с углом гибки, кратным  ,
для трубопроводов диаметром 426 мм

Угол
вставки

Состав отводов
типа 1 для вставки
вида А

Число отводов
в вставке

Длина вставки,
м






6

6





9

9





12

12

1

9,8

15

15





18

18





21

21













27

21  +  6





30

21  +  9





33

21  +  12

2

19,6

36

21  +  15





39

21  +  18





42

21  х  2












48

21  х  2+6





51

21  х  2+9

3

29,4

54

21  х  2+12





57

21  х  2+15





60

21  х  2+18





63

21  х  3













69

21  х  3+6





72

21  х  3+9





75

21  х  3+12





78

21  х  3+15

4

39,2

81

21  х  3+18





84

21  х  4












90

21  х  4+6

5

49



Таблица 3

Вставки из отводов с углом гибки, кратным ,
для трубопроводов диаметром 530 мм

Угол
вставки

Состав отводов
типа 1 для вставки
вида А

Число отводов
в вставке

Длина вставки,
м








6

6





9

9

1

11,6

12

12





15

15





18

18












24

18  +  6





27

18  +  9

2

23,2

30

18  +  12





33

18  +  15





36

18  х  2












42

18  х  2+6





45

18  х  2+9

3

34,8

48

18  х  2+12





51

18  х  2+15





54

18  х  3












60

18  х  3+6





63

18  х  3+9

4

46,4

66

18  х  3+12





69

18 х 3+15





72

18  х  4












78

18  х  4+6




81

18  х  4+9

5

58

84

18  х  4+12





87

18  х  4+15





90

18  х  5








Таблица 4

Вставки из отводов с углом гибки, кратным ,
для трубопроводов диаметром 720 и 820 мм

Угол вставки

Состав отводов типа 1 для вставки
вида А

Число отво- дов в встав- ке

Длина вста- вки,
м

Состав отводов
типа 2 для
вставки
вида Б

Число отво- дов в встав- ке

Длина встав- ки, м

Состав отводов типов 3 и 1 для вставки вида В

Число отво- дов в встав- ке

Длина вста- вки,
м















-





6

6

1

11,6

6

1

11,6

-





9

9





9





-












12







1

23,2

15

9  +  6

2

23,2







15





18

9  х  2





12  +  6





18












12  +  9

2

23,2

21

24





24

9  х  2+6

3

34,8

12  х  2













27

9 х 3











24  +  6(1)

2

34,8








12  х 2+6

3

34,8

24  +  9(1)





33

9  х 3+6

4

46,4

12  х 2+9











36

9  х 4





12  х 3





24  +  15


















24  +  18

2

46,4

42

9  х 4+6

5

58

12  х 3+6

4

46,4

24  +  21





45

9  х 5





12  х 3+9





24  х 2












12  х 4





 (1)





51

9  х 5+6

6

69,6







24 х 2+6(1)

3

58

54

9  х 6





12  х 4+6

5

58

24  х 2+9(1)












12  х 4+9











60

9  х 6+6

7

81,2

12  х 5





24  х 2+15





63

9  х 7











24  х 2+18

3

69,6








12  х 5+6

6

69,6

24  х 2+21





69

9  х 7+6

8

92,8

12  х 5+9





24  х 3





72

9  х 8





12  х 6
























24 х 3+6 (1)

4

81,2

78

9  х 8+6

9

104,4

12  х 6+6

7

81,2

24 х 3+9 (1)





81

9  х 9





12  х 6+9


















12  х 7






24  х 3+15


4


92,8

87

9  х 9+6

10

116







24  х 3+18





90

9  х 10





12  х 7+6

8

92,8








     Примечание. В табл. 4-6 в скобках указан угол гибки отвода I типа.


Таблица 5



Вставки из отводов с углом гибки, кратным ,
для трубопроводов диаметром 1020 мм

Угол вставки

Состав отводов
типа 1 для вставки
вида А

Число отво- дов в встав- ке

Длина вста- вки,
м

Состав
отводов
типа 2 для вставки
вида Б

Число отво- дов в встав- ке

Длина встав- ки,
м

Состав отводов
типов 1 и 3 для вставки вида В

Число отво- дов в вста- вке

Длина вста- вки,
м














-





6

6

1

11,6

6

1

11,6

-





9

9





9





-












12







1

23,2

15

9  +  6

2

23,2







15





18

9  х  2





12  +  6





18












12  +  9

2

23,2

21





24

9  х  2+6

3

34,8

12  х  2











27

9  х  3











21  +  6(1)

2

34,8








12  х 2+6

3

34,8

21  +  9(1)





33

9  х 3+6

4

46,4

12  х 2+9











36

9  х 4





12  Х 3






21  +  15
21  +  18
































12  х 3+6





21  х 2

2

46,4

42

9  х 4+6

5

58

12  х 3+9

4

46,4

 (1)





45

9  х 5





12  х 4





21  х 2+ 6(1)

3

58














21  х 2+9(1)





51

9  х 5+6

6

69,6

12  х 4+6











54

9  х 6





12  х 4+9

5

58

21  х 2+15












12  х 5





21  х 2+18

3

69,6

60

9  х 6+6

7

81,2







21  х 3





63

9  х 7





12  х 5+6





 (1)












12  х 5+9

6

69,6

21  х 3+6 (1)

4

81,2

69

9  х 7+6

8

92,8

12  х 6





21  х 3+9 (1)





72

9  х 8
























12  х 6+6





21  х 3+15





78

9  х 8+6

9

104,4

12  х 6+9

7

81,2

21  х 3+18

4

92,8

81

9  х 9





12  х 7





21  х 4


















 (1)





87

9  х 9+6

10

116

12  х 7+6

8

92,8

21  х 4+6 (1)

5

104,4

90

9  х 10




















Таблица 6



Вставки из отводов с углом гибки, кратным ,
для трубопроводов диаметром 1220 и 1420 мм

Угол вста- вки

Состав отводов
типа 1 для вставки
вида А

Число отво- дов в встав- ке

Длина встав- ки,
м

Состав отводов типа 2 для вставки
вида Б

Число отво- дов в вста- вке

Длина вста- вки,
м

Состав отводов
типа 3 и 1 для вставки вида В

Число отво- дов в вста- вке

Длина вста- вки,
 м














-
-





6

6

1

11,6

6

1

11,6



1

23,2








9





12





12

6  х 2

2

23,2







15












9 + 6

2

23,2







18

6  х  3

3

34,8

9 х 2





15  + 6 (1)

2

34,8




















24

6  х 4

4

46,4

9  х  2+6

3

34,8

15 + 12

2

46,4








9  х 3





15  х 2





30

6  х 5

5

58




















9 х 3+6

4

46,4

 (1)


3


58

36

6  х 6

6

69,6

9  х 4





15  х 2+6 (1)
























42

6 х 7

7

81,2




















9 х 4+6

5

58

15 х 2+ 12

3

69,6

48

6  х 8

8

92,8

9  х 5





15  х 3









9


104,4







 (1)





54

6  х 9





9  х 5+6

6

69,6

15  х 3+6 (1)

4

81,2








9  х 6











60

6  х 10

10

116







15  х 3+12

4

92,8








9  х 6+6

7

81,2

15  х 4





66

6  х 11

11

127,6

9  х 7





 (1)









12


139,2







15  х 4+6 (1)

5

104,4

72

6  х 12





9  х 7+6

8

92,8











13


150,8

9  х 8





15  х 4+12

5

116

78

6  х 13











15  х 5









14


162,4

9  х 8+6

9

104,4

 (1)


6


127,6

84

6  х 14





9  х 9





15  х 5+6(1)










15


174




10


116




6


139,2

90

6  х 15





9  х 9+6


9  х 10






15  х 5+12


15  х 6









Текст документа сверен по:
официальное издание
Госстрой СССР -  М.: Издательство
стандартов, 1982
