ГОСТ 22706-77 Металлы. Метод испытания на растяжение при температурах от минус 100 до минус 269 °С (с Изменением N 1)Постановление Госстандарта СССР от 23.09.1977 N 2296ГОСТ от 23.09.1977 N 22706-77


ГОСТ 22706-77

Группа В09



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



МЕТАЛЛЫ

Метод испытания на растяжение при температурах
от минус 100 до минус 269 °С


Metals. Method for tension tests
at the temperature -100 up to -269 °C




ОКСТУ 1909*
___________
     * Введено дополнительно. Изм. N 1.


Срок действия с 01.01.79
до 01.01.89*
______________________________
* Ограничение срока действия снято
по протоколу N 7-95 Межгосударственного Совета
по стандартизации, метрологии и сертификации.
(ИУС N 11, 1995 год). - Примечание .



     ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 23 сентября 1977 г. N 2296

     ПЕРЕИЗДАНИЕ. Июнь 1979 г.

     ВНЕСЕНО Изменение N 1, утвержденное постановлением Государственного комитета СССР по стандартам от 05.04.88 N 988, введенное в действие с 01.09.88 и опубликованное в ИУС N 7 1988 год.

     Изменение N 1 внесено юридическим бюро по тексту ИУС N 7 1988 год.


     Настоящий стандарт распространяется на черные и цветные металлы, сплавы и изделия из них и устанавливает метод статического испытания на растяжение для определения при температурах от минус 100 до минус 269 °С следующих механических характеристик:

     предела пропорциональности;

     предела упругости;

     предела текучести физического;

     предела текучести ycловного;

     временного сопротивления;

     относительного равномерного удлинения;

     относительного удлинения после разрыва;

     относительного сужения поперечного сечения после разрыва.

     Стандарт не устанавливает метод статического испытания на растяжение проволоки, труб, листового металла и ленты толщиной менее 0,5 мм.

     Обозначения, понятия и определения приведены в справочном приложении 1.

     (Измененная редакция, Изм. N 1).



1. ОТБОР ПРОБ И ИЗГОТОВЛЕНИЕ ОБРАЗЦОВ*


___________________
     * Измененная редакция, Изм. N 1.

     1.1. Пробу для образцов вырезают любым способом, предусматривая припуски на зону металла с измененными свойствами при нагреве или наклейке.

     Места и направления вырезки проб (заготовок) для образцов, их количество и величины припусков при вырезке должны быть указаны в нормативно-технической документации на правила отбора проб или на металлопродукцию.

     (Измененная редакция, Изм. N 1).

     1.2. Для испытаний на растяжение применяют цилиндрические образцы с начальным диаметром рабочей части от 3 мм и более и плоские образцы с начальной толщиной 0,5 мм и более и с начальной расчетной длиной =5,65 или  =11,3. Размеры образцов приведены в обязательных приложениях 2 и 3.

     Образцы с начальной расчетной длиной =5,65 называют короткими, образцы с =11,3 - длинными. Применение коротких образцов предпочтительнее.

     (Измененная редакция, Изм. N 1).

     1.3. Форма и размеры головок плоских и цилиндрических образцов, а также размеры переходных частей от головок образца к его рабочей части не являются обязательными, а определяются способом крепления образцов в захватах машины и свойствами испытуемого материала (черт. 1-3, табл. 1-3 обязательного приложения 2 и черт. 1-3 обязательного приложения 3). Форма головки образца и конструкция захватного приспособления должны обеспечить центрирование образца в процессе испытаний и не допускать смятия опорных поверхностей, проскальзывания, деформацию и разрушение головок, не допускать разрушение образца в местах перехода от рабочей части к головкам.

     1.4. Образцы должны быть обработаны на металлорежущих станках. Глубина резания при последнем проходе рабочей части не должна превышать 0,1 мм. Шероховатость рабочей части цилиндрических образцов должна быть =0,63-0,32 мкм, а плоских образцов - =2,5-1,25 мкм по ГОСТ 2789-73.

     Допускается испытывать цилиндрические образцы с шероховатостью рабочей части  = 2,5-1,25 мкм и плоские образцы с шероховатостью боковых поверхностей рабочей части не более =5 мкм при условии обеспечения норм механических свойств.

     (Измененная редакция, Изм. N 1).



2. АППАРАТУРА И МАТЕРИАЛЫ



     2.1. В качестве испытательных машин применяют разрывные и универсальные машины всех систем при условии соответствия их требованиям ГОСТ 7855-84. Рабочее пространство машины должно позволять устанавливать криостаты и удлинительные штанги.

     (Измененная редакция, Изм. N 1).

     2.2. Испытательная машина должна обеспечивать:

     центрирование испытуемого образца;

     плавность возрастания нагрузки при нагружении образца;

     скорость перемещения подвижного захвата - не более 0,1 начальной расчетной длины образца, выраженная в миллиметрах в минуту.

     В нормативно-технической документации на конкретную продукцию скорость испытания может быть уточнена и должна быть указана в протоколе испытания.

     Для одновременного охлаждения партии образцов рекомендуется применять многообразцовые кассетные или перезарядные устройства.

     2.3. В качестве охладителей применяют жидкие азот (температура кипения минус 196 °С), водород (минус 253 °С) и гелий (минус 269 °С). Промежуточные температуры получают за счет дозированной автоматической подачи парожидкостной смеси азота в интервале температур от минус 100 до минус 196 °С, парожидкостной смеси водорода - от минус 100 до минус 253 °С и парожидкостной смеси гелия - от минус 196 до минус 269 °С. Применение водорода допускается в условиях, обеспечивающих полную безопасность работы. Рекомендуется выбирать охладитель, исходя из условий работы изделий.

     Не допускается применять:

     жидкий кислород и жидкий воздух в качестве охладителя;

     агрессивные или токсичные жидкости в смеси с жидким охладителем;

     жидкий технический азот по ГОСТ 9293-74, содержащий кислород в количествах, превышающих 10%.

     (Измененная редакция, Изм. N 1).

     2.4. Криостат должен обеспечивать охлаждение образцов и возможность поддержания постоянства заданной температуры образца (образцов) при испытании. Наименьший уровень жидкого охладителя должен быть не ниже 15 мм от торца поверхности головки образца. Криостаты, в которых для охлаждения образца (образцов) используется жидкий гелий, должны работать по замкнутому циклу. Гелиевый криостат вакуумируется; обеспечивается сбор газообразного гелия. Запрещается проводить испытания на машинах, не оснащенных оборудованием для сбора газообразного гелия.

     Криостаты, в которых для охлаждения образца (образцов) используется жидкий водород, должны обеспечивать безопасность проведения работ.


     2.5. Для измерения температуры образца применяют термопары и термометры сопротивления с приборами класса точности не ниже 0,5%. Уровень жидкого охладителя измеряют полупроводниковыми датчиками сопротивления, механическими уровнемерами поплавкового типа и другими приборами. Допустимая погрешность определения уровня жидкого охладителя в криостате - не более ±5 мм.

     (Измененная редакция, Изм. N 1).

     2.6. Распылители паров и жидкого охладителя должны обеспечивать равномерное охлаждение всей рабочей длины образца до заданной температуры.

     2.7. Приборы измерения линейных размеров должны соответствовать требованиям: штангенциркули - ГОСТ 166-80, микрометры - ГОСТ 6507-78, тензометры - ГОСТ 18957-73, линейки металлические - ГОСТ 427-75.

     (Введен дополнительно, Изм. N 1).



3. ПОДГОТОВКА К ИСПЫТАНИЮ



     3.1. Начальную расчетную длину, определенную по формулам 5,65и 11,3, округляют в большую сторону до ближайшего числа, кратного соответственно 5 или 10.

     Начальная расчетная длина ограничивается отметками на поверхности образца с точностью до 1 % от ее значения. Рекомендуется наносить отметки мягким материалом, не повреждая поверхности образца.

     Начальную и конечную расчетную длину измеряют до 1-го знака (мм) после запятой, кратного 1.

     Для возможности пересчета удлинения с отнесением места разрыва к середине рекомендуется наносить по всей рабочей части образца отметки через каждые 5 или 10 мм.

     (Измененная редакция, Изм. N 1).

     3.2. Измерения поперечных размеров образцов до испытания производят в миллиметрах:

     до 2-го знака после запятой, кратного 1 - при измерении диаметра цилиндрического образца и толщины до 2 мм плоского образца;

     до 2-го знака после запятой, кратного 5 - при измерении толщины плоского образца свыше 2 мм и ширины плоского образца.

     (Измененная редакция, Изм. N 1).

     3.3. Каждое измерение производят в трех местах (в средней части и по краям) расчетной длины образца.

     По полученным размерам вычисляют площади поперечных сечений на расчетной длине образца и выбирают наименьшую из них.

     Округления производят в пределах, указанных в табл. 1.



Таблица 1

мм

Площадь

Округление


От           2 до  10 включ.


До 0,01

Свыше   10 до  20 включ.

 "   0,05

     "        20  "  100

 "   0,10


     (Измененная редакция, Изм. N 1).



4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ



     4.1. При проведении испытаний в жидком гелии или его парах после установки образца гелиевый (внутренний) дьюар герметизируют и производят его вакуумирование.

     Испытания в жидком азоте можно проводить в открытых криостатах. Испытания в жидком водороде и его парах необходимо проводить в герметизированных криостатах.

     4.2. Уровень жидких охладителей в процессе испытания необходимо контролировать уровнемерами и поддерживать в пределах заданных значений.

     4.3. Температуру среды устанавливают по температуре контрольного образца, расположенного в области равномерного охлаждения. Отклонения температуры парообразной охлаждающей среды от заданной не должны превышать ±2 °С. При проведении испытаний образцов в среде жидких охладителей температура испытуемого образца принимается равной температуре кипения жидкого охладителя.

     4.4. Время выдержки образцов при заданной температуре устанавливают экспериментально и указывают в нормативно-технической документации на конкретную продукцию. Если подобное указание отсутствует, то выдержка образца в охладителе после достижения заданной температуры на контрольном образце должна быть:

     при промежуточных температурах - не менее 10 мин для цилиндрических образцов диаметром 6 мм и менее и для плоских образцов толщиной 4 мм и менее и не менее 15 мин для цилиндрических образцов диаметром более 6 мм и для плоских образцов толщиной более 4 мм;

     при испытаниях образцов в жидком азоте - 5 мин после окончания бурного кипения жидкости, а в жидких гелии и водороде - 5 мин после фиксации необходимого уровня заливки жидкого охладителя.



5. ОБРАБОТКА РЕЗУЛЬТАТОВ



     5.1. Измерения образцов после испытания производят в миллиметрах до первого знака после запятой, кратного 1.

     (Измененная редакция, Изм. N 1).

     5.2. Величину нагрузки при испытании отсчитывают с точностью до одного наименьшего деления шкалы силоизмерителя. При испытании записывается диаграмма растяжения. Масштаб диаграммы должен обеспечивать соответствие 1 мм ординаты не более 10(1) Н/мм (кгс/мм) напряжения в образце. По оси деформации (оси абсцисс) масштаб записи не менее 50:1.

     При отсутствии испытательных машин с записью диаграммы растяжения указанного масштаба допускается применять машинные диаграммы растяжения с масштабом по оси деформаций не менее 10:1. Обработку диаграмм растяжения для получения комплекса механических характеристик при испытании одного образца или статистической обработки результатов испытаний партии образцов рекомендуется производить с использованием ЭВМ, задаваясь определенным шагом по деформации (см. справочное приложение 4).

     (Измененная редакция, Изм. N 1).

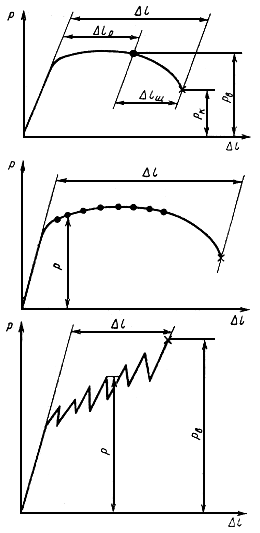

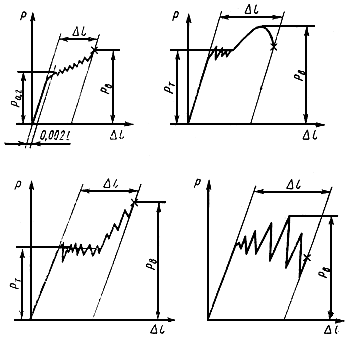

     5.3. Пределы пропорциональности, упругости, текучести (физический и условный), временное сопротивление, относительное удлинение (равномерное и полное), относительное сужение при испытании цилиндрических и плоских образцов без концентраторов напряжений (надрезов) в рабочей части определяются по ГОСТ 1497-84.

     При наличии зубчатости на участке упруго-пластического деформирования условный и физический пределы текучести, а также временное сопротивление определяются в соответствии с рекомендациями, приведенными в рекомендуемом приложении 5.

     (Измененная редакция, Изм. N 1).

     5.4. (Исключен, Изм. N 1).

     5.5. Временное сопротивление образца с надрезом  в Н/мм определяют отношением максимальной осевой растягивающей нагрузки  в Н (кгс), предшествующей разрушению образца, к начальной площади поперечного сечения образца в месте надреза  в мм и вычисляют по формуле


.


     (Измененная редакция, Изм. N 1).

     5.6. Допускается определение относительного равномерного удлинения  либо по диаграмме растяжения, как соответствующего наибольшей нагрузке , предшествующей разрушению или первому спаду нагрузки в этой стадии деформирования в случае появления нескольких шеек на рабочей части образца, либо непосредственно на образце, деформированном до начала появления шейки и снятого с испытательной машины не доводя его до разрушения.

     (Измененная редакция, Изм. N 1).

     5.7. (Исключен, Изм. N 1).

     5.8. Для определения относительного сужения цилиндрического образца с надрезом после разрыва измеряют размеры разрушенной поверхности в двух взаимно перпендикулярных направлениях, вычисляют площадь поперечного сечения образца с надрезом после разрыва () и подсчитывают  в процентах по формуле


.


     (Измененная редакция, Изм. N 1).

     5.9. Округление вычисленных результатов производят в соответствии с табл.2.



Таблица 2




Обозначение


Значение характеристики


Округление


, ,


            До 100 (10)


До 1 (0,1)

, ,

Св. 100 (10) до 500 (50)

 "   5 (0,5)

Н/мм (кгс/мм)

   "  500 (50)

"   10 (1)



        До 10

До 0,1

, , , , %

Св. 10 до 25

"   0,5



    "  25

"   1


     (Измененная редакция, Изм. N 1).

     5.10. Испытания считают недействительными:

     при разрыве образца по кернам (рискам), если при этом какая-либо характеристика механических свойств не отвечает установленным требованиям в нормативно-технической документации на металлопродукцию;

     при разрыве образца за пределами рабочей длины образца;

     при нарушении температурного режима испытаний.

     В указанных случаях испытание должно быть повторено на образцах той же плавки или партии металла. Количество образцов для повторных испытаний должно соответствовать числу недействительных результатов испытаний. Замена образца и причины замены должны быть указаны в протоколе испытаний.

     (Измененная редакция, Изм. N 1).

     5.11. Примерная форма заполнения журнала испытаний приведена в рекомендуемом приложении 6.



ПРИЛОЖЕНИЕ 1
Справочное



ОБОЗНАЧЕНИЯ, ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ


     1.1. При испытании на растяжение принимаются обозначения, понятия и определения, приведенные в таблице



Обозна-
чение


Понятие


Определение




Рабочая длина образца


Часть образца между головками или участками для захвата с постоянной площадью поперечного сечения


Начальная расчетная длина образца

Участок рабочей длины образца, на котором определяется удлинение


Конечная расчетная длина образца

Длина расчетной части образца после его разрыва


Абсолютное удлинение образца

Разность между конечной и начальной расчетной длиной образца ()



Абсолютное равномерное удлинение образца

Разность между расчетной длиной образца, соответствующей наибольшей нагрузке, предшествующей разрушению или первому спаду нагрузки в случае появления нескольких шеек на рабочей части образца, и начальной расчетной длиной образца


Начальный диаметр

Диаметр рабочей части цилиндрического образца до испытаний


Начальный диаметр образца с надрезом

Минимальный диаметр цилиндрического образца в месте надреза до испытаний


Диаметр образца после разрыва

Минимальный диаметр цилиндрического образца после его разрыва


Диаметр образца с надрезом после разрыва

Минимальный диаметр цилиндрического образца в месте надреза после его разрыва



Начальная толщина плоского образца

Толщина рабочей части плоского образца из листа или полосы до разрыва



Толщина плоского образца после разрыва

Минимальная толщина рабочей части плоского образца после его разрыва



Толщина плоского образца с надрезом после разрыва

Минимальная толщина рабочей части плоского образца с надрезом после его разрыва


Начальная ширина плоского образца

Ширина рабочей части плоского образца из листа или полосы до испытаний


Начальная ширина плоского образца с надрезом

Минимальная ширина плоского образца в месте надреза до испытаний



Ширина плоского образца после разрыва

Минимальная ширина рабочей части плоского образца после разрыва


Ширина плоского образца с надрезом после разрыва

Минимальная ширина плоского образца в месте надреза после его разрыва


Начальная площадь поперечного сечения образца

Площадь поперечного сечения рабочей части образца до испытаний


Начальная площадь поперечного сечения образца с надрезом

Минимальная площадь поперечного сечения образца в месте надреза до испытаний


Площадь поперечного сечения образца после разрыва

Минимальная площадь поперечного сечения образца после его разрыва


Площадь поперечного сечения образца с надрезом после разрыва

Минимальная площадь поперечного сечения образца в месте надреза после его разрыва


Абсолютное уменьшение площади поперечного сечения образца

Разность между начальной площадью и площадью поперечного сечения образца после разрыва


Абсолютное уменьшение площади поперечного сечения образца с надрезом

Разность между начальной площадью и площадью поперечного сечения образца с надрезом после разрыва



Осевая растягивающая нагрузка, соответствующая пределу пропорциональности

Нагрузка на диаграмме деформации, касательная в точке которой образует с осью нагрузок угол с тангенсом, увеличивающимся на 50% от своего значения на упругом (линейном) участке



Осевая растягивающая нагрузка, соответствующая пределу упругости

Нагрузка, соответствующая остаточному удлинению 0,05 % длины участка рабочей части образца, на котором производится измерение


Осевая растягивающая нагрузка, соответствующая физическому пределу текучести

Нагрузка, при которой образец деформируется без дальнейшего ее увеличения


Осевая растягивающая нагрузка, соответствующая условному пределу текучести

Нагрузка, соответствующая остаточному удлинению 0,2% от начальной рабочей длины образца


Максимальная осевая растягивающая нагрузка

Максимальная растягивающая нагрузка, предшествующая разрушению образца


Максимальная осевая растягивающая нагрузка на образец с надрезом

Максимальная растягивающая нагрузка, предшествующая разрушению образца с надрезом



Предел
пропорциональности

Напряжение, при котором отступление от линейной зависимости между нагрузкой и удлинением достигает такой величины, что тангенс угла наклона, образованного касательной к кривой "нагрузка-удлинение" в точке  с осью нагрузок увеличивается на 50% от своего значения на упругом (линейном) участке



Предел упругости

Напряжение, при котором остаточное удлинение достигает 0,05% длины участка рабочей части образца, на котором производится измерение


Предел текучести (физический)

Наименьшее напряжение, при котором образец деформируется без заметного увеличения растягивающей нагрузки



Предел текучести (условный)

Напряжение, при котором остаточное удлинение достигает 0,2% от начальной рабочей длины образца


Временное сопротивление

Напряжение, соответствующее максимальной нагрузке, предшествующей разрушению образца


Временное сопротивление образца с надрезом

Напряжение, соответствующее максимальной нагрузке, предшествующей разрушению образца с надрезом


Относительное удлинение после разрыва

Отношение абсолютного удлинения образца к начальной расчетной длине



Относительное равномерное удлинение

Отношение абсолютного равномерного удлинения образца к начальной расчетной длине


Относительное сужение после разрыва

Отношение абсолютного уменьшения площади поперечного сечения образца к начальной площади поперечного сечения


Относительное сужение образца с надрезом после разрыва

Отношение абсолютного уменьшения площади поперечного сечения образца с надрезом к начальной площади поперечного сечения образца с надрезом


     Примечание.  Допускается при наличии указаний в нормативно-технической документации на металлопродукцию определять предел пропорциональности, предел упругости, условный предел текучести с другими допусками:

     предел пропорциональности от 10 до 50%;

     предел упругости от 0,005 до 0,05%;

     условный предел текучести от 0,1 до 1%.


     (Измененная редакция, Изм. N 1).



ПРИЛОЖЕНИЕ 2
Обязательное

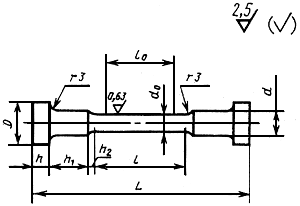

Пропорциональные цилиндрические образцы


Тип 1


Черт.1

(Измененная редакция, Изм. N 1).


Таблица 1


Размеры, мм








Длинный образец


Короткий образец



Допускаемая разность

 (пред. откл. ±0,1)





, не ме-
нее

Номер образ-
ца

=
=10



Номер образ-
ца

=
=5





наибольшего и наименьшего диаметра
по длине рабочей























части образца


3


5


M8


10


1


30


33




15


18





4

6

M10

12

2

40

44


20

24

=+2(+ +)



5

8

M12

15

3

50

55


25

30



0,02

6

10

M12

15

4

60

66


30

36





10

12

M16

16

5

100

110


50

60






     (Измененная редакция, Изм. N 1).

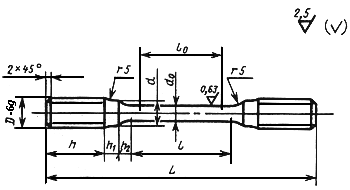

Тип 2


Черт.2

Таблица 2


Размеры, мм










Длинный образец


Короткий образец



Допускаемая разность

 (пред. откл. ±0,1)





, не ме-
нее



Номер образ-
ца

=
=10



Номер образ-
ца

=
=5





наибольшего и наименьшего диаметра по длине рабочей

























части образца


3


5


15


5


8


6


30


33



15


18





4

6

16

5

12

7

40

44


20

24





5

8

18

5

12

8

50

55


25

30

=+2(++

0,02

6

10

20

6

12

9

60

66


30

36

+)



10

12

22

10

24

10

100

110

10к

50

60





(Измененная редакция, Изм. N 1).

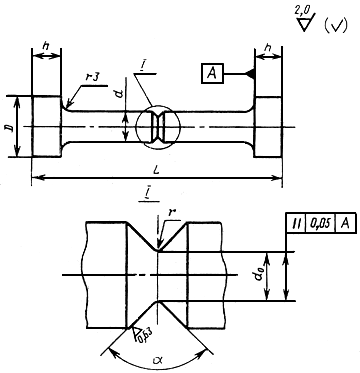

Тип 3


Черт.3



Таблица 3


Размеры, мм




Номер образца







(пред. откл. ±0,02)


,
град (пред. откл. ±2°)


11к


4


6


0,25



12к

5

7

0,10

45

13к

6

8






     Примечание. Остальные размеры образцов с надрезом принимаются по табл. 1 и 2.

     Допускается при наличии указаний в нормативно-технической документации испытывать образцы с другими значениями радиуса в вершине надреза и глубиной надреза

    (Измененная редакция, Изм. N 1).



ПРИЛОЖЕНИЕ 3
Обязательное



Плоские образцы

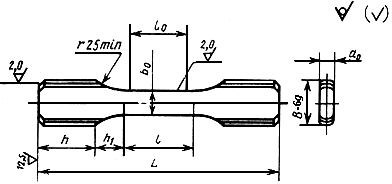

Тип 1


Черт.1

(Измененная редакция, Изм. N 1).


Таблица 1


Размеры, мм





















Допуска-
емая

Но-
мер об-
раз-
ца



 (пред. откл. ±0,2)



, не ме-
нее



=5,65







разность наиболь-
шей и наимень-
шей ширины по длине рабочей части образца


14к


От 0,5 до 1,0


10


30


40


10


20


25







15к

Св. 1,0 " 2,0

10

30

40

10

25

30







16к

  " 2,0  " 3,0

10

30

50

10

30

35

=+2+

=+2(+

0,05

17к

  " 3,0 " 4,0

10

30

50

10

35

40



)



18к

  " 4,0 " 5,0

10

30

50

12

40

45







19к

  " 5,0 " 6,0

10

30

60

12

45

50








     (Измененная редакция, Изм. N 1).

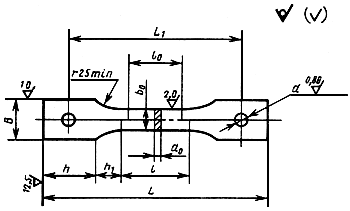

Тип 2


Черт.2

(Измененная редакция, Изм. N 1).

Таблица 2


Размеры, мм















Допуска-
емая

Но-
мер об-
раз-
ца



Но-
мин. раз-
мер

Пред откл.



, не ме-
нее

=5,65





разность наиболь-
шей и наимень-
шей ширины по длине рабочей части образца


20к


Св. 6,0 до 7,0


15


±0,2


М36


40


55


65




0,10

21к

  "   7,0   "  8,0

15



М36

40

60

70

=+2(+)


22к

Св. 8,0 до 9,0

20



М48

40

75

85




23к

  "   9,0  "  10,0

20

±0,5

М48

40

80

90



0,15


     (Измененная редакция, Изм. N 1).

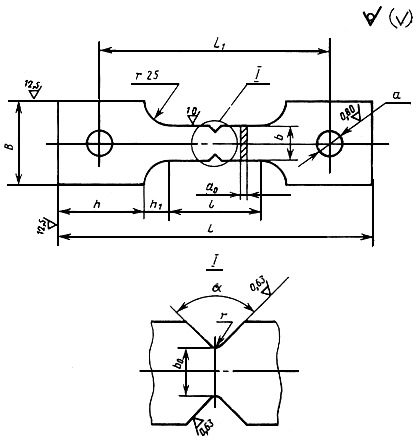

Тип 3


Черт.3


     Примечание. Смещение надрезов относительно друг друга не более 0,1 мм.

     (Измененная редакция, Изм. N 1).



Таблица 3


Paзмеры, мм


Номер
образца













(пред. откл. ±0,02)


,
град (пред. откл. ±2°)


24к


От 0,5 до 1


10


12




25к

Св. 1 " 2

10

12

0,25


45

26к

  "   2  " 3

10

12

0,10



27к

  "   3  " 4

10

12





28к

  "   4  " 5

10

12






     Примечание. Остальные размеры образцов с надрезом принимаются по табл. 1 и 2.

     Допускается при наличии указаний в нормативно-технической документации испытывать образцы с другими значениями радиуса в вершине надреза и глубиной надреза.

     (Измененная редакция, Изм. N 1).



ПРИЛОЖЕНИЕ 4
Справочное



Определение остаточных деформаций по диаграмме
деформаций  и подготовка диаграммы к обработке на ЭВМ







ПРИЛОЖЕНИЕ 5
Справочное


 Определение нагрузки и остаточных деформаций, соответствующих характерным точкам диаграммы растяжения в условиях прерывистой текучести




ПРИЛОЖЕНИЕ 6
Рекоменуемое


Примерная форма записи в журнале испытания




Н
о
м
е
р


Мар-
ка ма-
те-
ри-
ала


Но-
мер плав-
ки


Тип об-
раз-
ца


Мар-
ки-
ров-
ка


На-
чаль-
ный диа-
метр, мм


Диа- метр после раз-
рыва, мм


Началь- ные размеры плоских образцов, мм


Конечные размеры плоских образцов, мм


Началь- ная пло- щадь, мм


Конеч-
ная пло- щадь, мм


На-
чаль-
ная рас-
чет-
ная дли-
на
 ,


Конеч-
ная длина (после раз-
рыва) , мм


Макси-
маль-
ная осевая растяги-
вающая нагрузка, Н (кгс)


Усилие, соот-
ветст-
вующее пределу теку-
чести , ,


Усилие, соот-
ветст-
вующее пре-
делу упру-
гости ,


Усилие, соот-
ветст-
вующее пределу пропор-
циональ-
ности ,







































мм







Н(кгс)

Н(кгс)

Н(кгс)



Продолжение




Вре- мен- ное соп- ротив-
ление, Н/мм (кгс/
мм )


Предел теку-
чести , , Н/мм (кгс/мм )


Предел упру-
гости , Н/мм (кгс/мм )


Предел пропор-
циональ- ности , Н/мм (кгс/мм)


Относи-
тельное удлинение, %


Относи-
тельное сужение,
%


Ско-
рость деформа-
ции (нагру-
жения)


Тем-
пера-
тура, °С


Примечание (указывается
тип
машины
и шкала нагрузки)


























     (Измененная редакция, Изм. N 1).



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1980
