ГОСТ 13619-97 Профили прессованные прямоугольные фасонного зетового сечения из алюминия, алюминиевых и магниевых сплавов. СортаментПостановление Госстандарта России от 22.04.1998 N 136ГОСТ от 22.04.1998 N 13619-97


ГОСТ 13619-97

Группа В52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ФАСОННОГО
 ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ
И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded rectangular Z-section shapes of aluminium,
aluminium and magnesium alloys. Dimensions


ОКП 18 1140
МКС 77.140.90

Дата введения 1999-01-01



Предисловие


     1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 “Материалы и полуфабрикаты из легких и специальных сплавов”, ОАО ”Всероссийский институт легких сплавов (ОАО ВИЛС)"

     ВНЕСЕН Госстандартом России

     2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.)

     За принятие проголосовали:



Наименование государства


Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Госстандарт Белоруссии

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины


     3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 межгосударственный стандарт ГОСТ 13619-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.

     4 ВЗАМЕН ГОСТ 13619-81



    1 ОБЛАСТЬ ПРИМЕНЕНИЯ



     Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей фасонного зетового сечения из алюминия, алюминиевых и магниевых сплавов, изготовленных методом горячего прессования.



    2 НОРМАТИВНЫЕ ССЫЛКИ



     В настоящем стандарте использованы ссылки на следующие стандарты:

     ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

     ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия




   3 ОСНОВНЫЕ ПАРАМЕТРЫ



     3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и таблице 1.

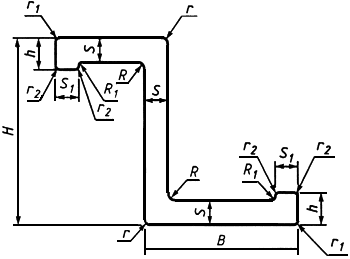

Рис. 1

 Таблица 1- Номера профилей, размеры и теоретическая масса




Размеры, мм




Теоретическая масса 1 м сплава, кг

Номер профиля















Площадь сечения, см

Диаметр описанной окружности, мм

алюми- ниевого

магние- вого

450361

16

13

1,0

0,8

2,0

1,2

1,2

0,427

30

0,122

0,077

450362

16

13

1,3

0,8

2,0

1,2

1,2

0,534

30

0,152

0,096

450363

20

15

1,5

2,5

6,0

2,0

2,0

0,952

35

0,271

0,174

450364

25

20

1,5

2,5

7,0

2,0

2,0

1,227

46

0,350

0,221

450365

25

20

1,6

2,5

7,0

2,5

1,2

1,264

46

0,360

0,228

450366

25

20

1,8

3,0

7,0

2,0

2,0

1,432

46

0,408

0,258

450367

25

20

2,0

3,0

7,0

2,5

2,5

1,554

46

0,443

0,280

450368

29

21

1,5

1,6

5,0

2,4

2,4

1,176

50

0,335

0,212

450369

30

25

2,0

3,0

7,0

2,5

2,5

1,854

57

0,528

0,334

450370

32

22

1,8

1,8

5,0

2,4

2,4

1,461

53

0,416

0,263

450371

35

30

2,0

3,0

8,0

2,5

2,5

2,214

68

0,631

0,400

450382

40

35

4,0

2,5

10,0

4,0

4,0

4,000

80

1,140

0,720

450372

60

23

1,8

1,8

9,0

2,0

2,0

2,137

75

0,609

0,385

450373

60

23

1,8

1,8

10,0

3,0

3,0

2,216

75

0,631

0,400

450374

70

20

1,5

1,5

8,0

5,0

5,0

1,652

80

0,471

0,297

450375

140

60

6,0

14,0

20,0

2,0

2,0

18,800

181

5,358

3,384


     Примечания

     1 Радиусы притупления острых кромок , ,  должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

     2 Допускается изготовление профилей с радиусом , равным .


     3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см, что соответствует плотности алюминиевого сплава марки В95.

     Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см, что соответствует плотности магниевого сплава марки МА14.

     3.3 Переводные коэффициенты для вычисления приближений теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.

     3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.



 ПРИЛОЖЕНИЕ А
(справочное)


ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Для алюминия всех марок

- 0,950

Для сплава марки

АМц

- 0,958

То же

АМцС

- 0,958

АМг2

- 0,940

АМгЗ

- 0,937

АМг5

- 0,930

Амг6

- 0,926

1561

- 0,930

Д1

- 0,982

Д16

- 0,976

Д16ч

- 0,976

Д19ч

- 0,968

Д20

- 0,996

АВ

- 0,947

ВАД1

- 0,968

К 48-2

- 0,972

К 48-2пч

- 0,972

АД31

- 0,950

АД33

- 0,951

АД35

- 0,954

1915

- 0,972

1920

- 0,954

1925

- 0,972

1935

- 0,977

1985пч

- 0,948

1980

- 0,968

ВД1

- 0,982

АВД1-1

- 0,982

АКМ

- 0,970

М40

- 0,965

АК4

- 0,970

АК6

- 0,962

АД31Е

- 0,950

АК4-1

- 0,982

АК4-1ч

- 0,982

ВД17

- 0,965

1161

- 0,972

1163

- 0,975

1973

- 1,000

1420

- 0,867




ПРИЛОЖЕНИЕ Б
(справочное)


ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Для сплава марки

МА1

- 0,978

То же

МА2

- 0,989

МА2-1

- 0,990

МА2-1пч

- 0,990

МА8

- 0,989

МА12

- 0,989




ПРИЛОЖЕНИЕ В
(справочное)


СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ


Номер профиля


Обозначение профиля по каталогу 1966 г.


Обозначение профиля по чертежам

450361

П510-2

ПР104-10

450362

П510-4

ПР104-6

450363

П510-6

ПР104-1

450364

П510-8

ПР104-2

450365

П510-10

ПП51-1, ПС157

450366

П510-12

ПР104-3

450367

П510-14

ПР104-4

450368

П510-16

ПК-210-1, ПП51-5

450369

П510-18

ПР104-5

450370

П510-20

ПК210-2, ПП51-6, ПС157-2

450371

П510-22

ПР104-11

450372

П510-23

ПС885-396, ПК210-3

450373

П510-24

С54А

450374

П512

ПК210-4

450375

   -

ПК17512

450382

   -

ПК18459
