ГОСТ 12492.6-90 Профиль полосовой бичевой для сельскохозяйственных машин. СортаментПостановление Госстандарта СССР от 30.03.1990 N 752ГОСТ от 30.03.1990 N 12492.6-90


     ГОСТ 12492.6-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ ПОЛОСОВОЙ БИЧЕВОЙ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Ribbed bar strip section. Dimensions



ОКП 09 4118; 09 4119

Дата введения 1991-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 752

     3. ВЗАМЕН ГОСТ 12492.9-72

     4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 4543-71

1



     5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

     6. ПЕРЕИЗДАНИЕ


     Настоящий стандарт распространяется на горячекатаный полосовой бичевой профиль.

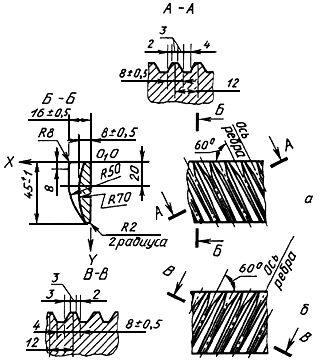

     1. Форма, размеры, предельные отклонения по ним, масса 1 м профиля должны соответствовать указанным на чертеже и в таблице.




 - с направлением по правой винтовой линии;  - с направлением по левой винтовой линии




Координаты центра тяжести, мм

Момент инерции, см


Марка стали

Масса 1 м профиля, кг

Без учета ребра

По максимальной высоте ребра

Без учета ребра

По максимальной высоте ребра







50Г
по ГОСТ 4543

3,34

3,43

21,34

6,94

19,6

4,07

0,13

7,64

1,07


     Примечание. По согласованию потребителя с изготовителем допускается изготовлять профили с односторонним допуском на ширину ±2 мм.


     2. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5% длины. По требованию потребителя профили изготовляют с кривизной не более 0,2% длины.
