ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия (с Изменениями N 1, 2) Постановление Госстандарта СССР от 14.09.1979 N 3570 ГОСТ от 14.09.1979 N 1215-79


ГОСТ 1215-79

Группа В81

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


ОТЛИВКИ ИЗ КОВКОГО ЧУГУНА

Общие технические условия

Malleable iron castings.
General specifications



ОКП 41 1110

Срок действия с 01.01.81
до 01.01.94*
______________________________
* Ограничение срока действия снято по протоколу N 3-93
Межгосударственного Совета по стандартизации,
метрологии и сертификации. (ИУС  N 5-6 1993 г.). -

Примечание .

ИНФОРМАЦИОННЫЕ ДАННЫЕ


     1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильной промышленности СССР

     РАЗРАБОТЧИКИ

     А.Д.Шерман, канд. техн. наук; В.М.Жаров, канд техн. наук; Н.С.Фролова

     2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.09.79 N 3570

     3. Срок проверки - 1992 г.

     4. ВЗАМЕН ГОСТ 1215-59

     5. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта

     ГОСТ 1497-84


5.9

     ГОСТ 2789-73



5.13



     ГОСТ 3212-80



2.1



     ГОСТ 3443-87



5.11



     ГОСТ 9012-59



5.10



     ГОСТ 12344-88



5.12



     ГОСТ 12345-88


5.12

     ГОСТ 12346-78



5.12



     ГОСТ 12347-77


5.12

     ГОСТ 12348-78



5.12



     ГОСТ 12349-83



5.12



     ГОСТ 12350-78



5.12



     ГОСТ 12351-81



5.12



     ГОСТ 12352-81



5.12



     ГОСТ 12353-78



5.12



     ГОСТ 12354-81



5.12



     ГОСТ 12355-78



5.12



     ГОСТ 12356-81



5.12



     ГОСТ 12362-79



5.12



     ГОСТ 12363-79


5.12

     ГОСТ 12364-84



5.12



     ГОСТ 12365-84



5.12



     ГОСТ 22536.0-87



5.12



     ГОСТ 22536.1-88



5.12



     ГОСТ 22536.2-87



5.12



     ГОСТ 22536.3-88



5.12



     ГОСТ 22536.4-88



5.12



     ГОСТ 22536.5-87


5.12

     ГОСТ 22536.6-88



5.12



     ГОСТ 22536.7-88



5.12



     ГОСТ 22536.8-87



5.12



     ГОСТ 22536.9-88



5.12



     ГОСТ 22536.10-88



5.12



     ГОСТ 22536.11-87



5.12



     ГОСТ 22536.12-88


5.12

     ГОСТ 26358-84



3.1; 4; 6



     ГОСТ 26645-85



2.1



     ГОСТ 27208-87



5.9



     ГОСТ 27809-88



5.12





     6. Проверен в 1990 г. Срок действия продлен до 01.01.94 Постановлением Госстандарта СССР от 24.07.94 N 2251

     7. ПЕРЕИЗДАНИЕ (декабрь 1991 г.) с Изменениями N 1, 2, утвержденными в сентябре 1988 г., июле 1990 г. (ИУС 12-88, 11-90)


     Настоящий стандарт распространяется на отливки из ковкого чугуна, изготовленные из белого чугуна и подвергнутые термической обработке с целью получения необходимых механических свойств и микроструктуры, состоящие из феррита и перлита в различных соотношениях и углерода отжига.



1. МАРКИ


     1.1. В зависимости от состава микроструктуры металлической основы ковкий чугун делят на ферритный (Ф) и перлитный (П) классы

     1.2. Отливки изготовляют из ковкого чугуна следующих марок:

     КЧ 30-6; КЧ 33-8; КЧ 35-10; КЧ 37-12 ферритного класса, характеризующегося ферритной или ферритно-перлитной микроструктурной металлической основы;

     КЧ 45-7; КЧ 50-5; КЧ 55-4; КЧ 60-3; КЧ 65-3; КЧ 70-2; КЧ 80-1,5 перлитного класса, характеризующегося в основном перлитной микроструктурой металлической основы.

     Химический состав для отливок из ковкого чугуна ферритного и перлитного классов приведен в справочном приложении.



2. СОРТАМЕНТ


     2.1. Форма и размеры отливок должны соответствовать чертежам, утвержденным в установленном порядке.

     Предельные отклонения по размерам и массе, припуски на механическую обработку должны соответствовать требованиям ГОСТ 26645-85, формовочные уклоны - требованиям ГОСТ 3212-80.


Примеры условных обозначений


     Отливка из ковкого чугуна марки КЧ 30-6 ферритного класса:


Отливка КЧ 30-6-Ф ГОСТ 1215-79


     Отливка из ковкого чугуна марки КЧ 60-3 перлитного класса:


Отливка КЧ 60-3-П ГОСТ 1215-79


     (Измененная редакция, Изм. N 2).



3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


     3.1. Отливки из ковкого чугуна должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 26358-84, нормативно-технической документации (НТД) на конкретные отливки по чертежам, утвержденным в установленном порядке.

     (Измененная редакция, Изм. N 2).

     3.2. Механические свойства чугуна ферритного и перлитного классов должны соответствовать требованиям, указанным в табл.1.



Таблица 1



Марка ковкого чугуна ферритного и перлитного класса

Временное сопротивление разрыву, МПа (кгс/мм), не менее

Относительное удлинение, %, не менее

Твердость по Бринеллю НВ


КЧ 30-6


294 (30)


6


100-163

КЧ 33-8

323 (33)

8

100-163

КЧ 35-10

333 (35)

10

100-163

КЧ 37-12

362 (37)

12

110-163

КЧ 45-7

441 (45)

7*

150-207

КЧ 50-5

490 (50)

5*

170-230

КЧ 55-4

539 (55)

4*

192-241

КЧ 60-3

588 (60)

3

200-269

КЧ 65-3

637 (65)

3

212-269

КЧ 70-2

686 (70)

2

241-285

КЧ 80-1,5

784 (80)

1,5

270-320

__________

     * По согласованию изготовителя с потребителем допускается понижение на 1%.



     3.3. На поверхности отливок из ковкого чугуна допускаются перлитная кайма и обезуглероженный слой суммарной толщиной до 1,2 мм.

     3.4. (Исключен, Изм. N 2).

     3.5. Размеры и вид допускаемых к исправлению дефектов и дефектов, допускаемых на отливках без исправления, а также условия допускаемых отклонений должны быть установлены в НТД на конкретные отливки.

     Вид, количество, размеры и расположение дефектов на необрабатываемых и механически обрабатываемых поверхностях отливок должны быть установлены в НТД на отливку.

     (Измененная редакция, Изм. N 2).

     3.6. (Исключен, Изм. N 2).



4. ПРИЕМКА


     Правила приемки должны соответствовать требованиям ГОСТ 26358-84, разд. 2.

     (Измененная редакция, Изм. N 2).



5. МЕТОДЫ ИСПЫТАНИЙ


     5.1. Для проверки механических свойств чугуна отливают контрольные образцы. Для партии отливок из одной плавки отливают 8 образцов в середине разливки. При установившемся технологическом процессе плавки отливают по 4 образца два раза в сутки.

     5.2. Контрольные образцы отливают горизонтально и одинаковые с отливками формы. Для отливок, отлитых в сырых формах, допускается заливка образцов в сухие формы.

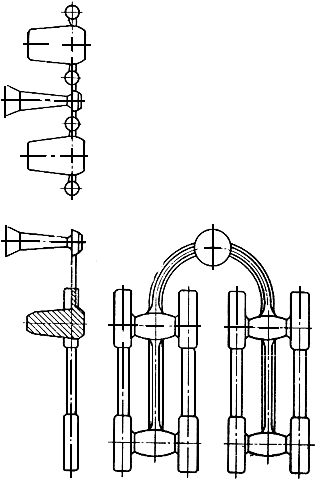

     Рекомендуемые схемы заливки образцов представлены на черт.1 и 2.





Черт.1


Черт.2



     5.3. Из отлитых образцов составляют четыре комплекта: два для первичных испытаний и два на случай испытания после повторной термической обработки.

     5.4. Каждый образец должен иметь маркировку с указанием номера плавки или даты и порядкового номера отливки образцов. Все одновременно отлитые образцы должны иметь один и тот же порядковый номер.

     Результаты испытаний образцов, имеющих пороки, получаемые во время отливки (раковины, посторонние включения, трещины и др.), механической обработки или испытания, не учитываются.

     Дефектные образцы должны быть заменены новыми из той же партии.

     (Измененная редакция, Изм. N 2).

     5.5. Устанавливается основной размер контрольного образца, диаметр расчетной части которого равен 16 мм, а длина расчетной части - 50 мм.

     По согласованию изготовителя с потребителем могут быть выбраны другие размеры образцов, указанные в табл.2, в зависимости от преобладающей толщины тела отливок партии.



Таблица 2


мм


Преобладающая толщина тела отливок


Диаметр расчетной части контрольных образцов

До 12

8

От 12 до 20

12

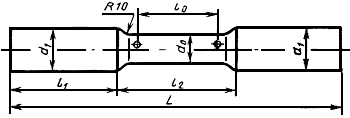

     5.6. Форма и размеры контрольных образцов приведены на черт.3 и в табл.3.





Черт.3



Таблица 3


мм

Расчетный диаметр образца


Размеры












16


20


190


50


60


70

12

16

150

36

50

50

8

12

105

25

35

35



     Примечания:

     1. Форма и размеры головок образцов могут быть изменены в соответствия с формой и размерами зажимного устройства разрывной машины.

     2. Отклонения диаметра контрольного образца в любом сечении расчетной части не должны превышать ±0,5 мм.

     Расчетный диаметр образца измеряется при испытании с точностью до 0,1 мм. Смещение по линии разъема допускается до 0,2 мм на сторону.


     5.7. Допускается образцы вырезать непосредственно из отливок. Нормы механических свойств в этом случае должны быть установлены в НТД на конкретную отливку.

     5.8. Испытаниям на разрыв подвергают один из четырех комплектов контрольных образцов. Испытания проводят с точностью до 9,8 МПа (1 кгс/мм).

     5.9. Механические испытания проводят в соответствии с ГОСТ 27208-87, ГОСТ 1497-84.

     (Измененная редакция, Изм. N 1).

     5.10. Определение твердости по ГОСТ 9012-59.

     5.11. Определение микроструктуры по ГОСТ 3443-87.

     5.12. Определение химического состава по ГОСТ 12344-88, ГОСТ 12345-88, ГОСТ 12346-78, ГОСТ 12347-77, ГОСТ 12348-78, ГОСТ 12349-83, ГОСТ 12350-78, ГОСТ 12351-81, ГОСТ 12352-81, ГОСТ 12353-78, ГОСТ 12354-81, ГОСТ 12355-78, ГОСТ 12356-81, ГОСТ 12362-79, ГОСТ 12363-79, ГОСТ 12364-84, ГОСТ 12365-84, ГОСТ 22536.0-87, ГОСТ 22536.1-88, ГОСТ 22536.2-87, ГОСТ 22536.3-88, ГОСТ 22536.4-88, ГОСТ 22536.5-87, ГОСТ 22536.6-88, ГОСТ 22536.7-88, ГОСТ 22536.8-87, ГОСТ 22536.9-88, ГОСТ 22536.10-88, ГОСТ 22536.11-87, ГОСТ 22536.12-88, ГОСТ 27809-88.

     (Измененная редакция, Изм. N 1, 2).

     5.13. Определение шероховатости поверхности отливок по ГОСТ 2789-73.



6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


     Маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям ГОСТ 26358-84, разд.4.

     (Измененная редакция, Изм. N 1).



ПРИЛОЖЕНИЕ
Справочное



Марка чугуна

Способ выплавки

Химический состав, %




Углерод

Кремний

Массовая доля  углерода и кремния

Марганец

Фосфор

Сера

Хром




Ферритного класса

КЧ 30-6;
КЧ 33-8

Вагранка

2,6-2,9

1,0-1,6

3,7-4,2

0,4-0,6

0,18

0,20

0,08

КЧ 35-10;

Вагранка - электропечь

2,5-2,8

1,1-1,3

3,6-4,0

0,3-0,6

0,12

0,20

0,06

КЧ 37-12

Электропечь - электропечь

2,4-2,7

1,2-1,4

3,6-4,0

0,2-0,4

0,12

0,06

0,06




Перлитного класса

КЧ 45-7;
КЧ 50-5;
КЧ 55-4;
КЧ 60-3;

Вагранка - электропечь

2,5-2,8

1,1-1,3

3,6-3,9

0,3-1,0

0,10

0,20

0,08

КЧ 65-3;
КЧ 70-2;
КЧ 80-1,5

Электропечь - электропечь

2,4-2,7

1,2-1,4

3,6-3,9

.0,3-1,0

0,10

0,06

0,08




Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1992
