ГОСТ 10885-85

Группа В33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СТАЛЬ ЛИСТОВАЯ ГОРЯЧЕКАТАНАЯ
ДВУХСЛОЙНАЯ КОРРОЗИОННО-СТОЙКАЯ

Технические условия

Hot-rolled corrosion-resistant clad steel sheets.
Specifications


     ОКП 09 9500

Срок действия с 1986-07-01
до 1989-07-01*
_______________________
     * Ограничение срока действия снято по протоколу № 3-93
 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС N 5-6 1993 г.).
          Примечание юридического бюро .



     РАЗРАБОТАН Министерством черной металлургии СССР

     ИСПОЛНИТЕЛИ А.Г.Шалимов, д-р техн.  наук;   С.А.Голованенко, д-р техн. наук; В.Т.Абабков, канд. техн. наук; Н.Н.Киселев; В.В.Зайцев; Е.Д.Шувалова, канд. техн. наук; Р.А.Давыдова

     ВНЕСЕН Министерством черной металлургии СССР

     Член Коллегии В.Г.Антипин

     УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 августа 1985 N 2729

     ВЗАМЕН ГОСТ 10885-75

     ВНЕСЕНО Изменение N 1, утвержденное постановлением Госстандарта СССР от 29.09.88 N 3374, введенное в действие 01.07.89 и опубликованное в ИУС N 1 1989 г.

     Изменение внесено юридическим бюро по тексту ИУС N 1 1989 г.

     ВНЕСЕНА поправка, опубликованная в ИУС N 5 1992 г.

     Поправка внесена юридическим бюро


     Настоящий стандарт распространяется на горячекатаные двухслойные коррозионно-стойкие листы с основным слоем из углеродистой или низколегированной стали и плакирующим слоем из коррозионно-стойких сталей и сплавов, никеля и монель-металла.




1. СОРТАМЕНТ


     1.1. Сталь подразделяют:

     по толщине коррозионно-стойкого слоя - на нормальную и повышенную - К;

     по сплошности сцепления слоев - на 01, 0, 1, 2, 3 классы.

     Толщину коррозионно-стойкого слоя и класс листов по сплошности сцепления слоев указывают в заказе.

     (Измененная редакция, Изм. N 1).

     1.2. Двухслойные листы изготовляют толщиной от 4 до 60 мм. По согласованию изготовителя с потребителем двухслойные листы изготовляют толщиной св. 60 до 120 мм. Толщина листов и коррозионно-стойкого слоя должна соответствовать указанной в табл. 1.

     Для листов толщиной св. 60 до 120 мм толщину коррозионно-стойкого слоя устанавливают по согласованию изготовителя с потребителем.


Таблица 1

мм

Толщина листа

Толщина коррозионно-стойкого слоя



нормальная

повышенная

4

0,7-1,1

-

5

0,8-1,2

-

6

1,0-1,6

-

7

1,2-1,8

-

8, 9

2,0-3,0

-

10, 11, 12, 13, 14, 15

2,0-3,0

3,0-4,0

16, 17, 18, 19, 20, 21

2,5-3,5

3,0-4,0

22, 24, 25, 26

3,0-4,0

-

28, 30

3,5-5,0

-

32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 60

4,0-6,0

-


      (Измененная редакция, Изм. N 1).

     1.3. Длина и ширина двухслойных листов должна соответствовать требованиям табл. 2.

     Допускается наличие до 20% листов от массы партии с отклонениями по длине до 30%.

     Мерная длина в пределах, указанных в табл. 2, устанавливается по требованию потребителя.

     1.4. Предельные отклонения по толщине листов должны соответствовать:

     для листов, изготовленных пакетной прокаткой, толщиной от 4 до 7 мм включ. и для листов всех толщин, полученных другими методами, - по ГОСТ 19903-74, нормальной точности прокатки;

     для листов толщиной от 8 до 60 мм включ., изготовленных методом пакетной прокатки, - требованиям табл. 3;

     для листов толщиной св. 60 до 120 мм - по согласованию изготовителя с потребителем.

      (Измененная редакция, Изм. N 1).

     1.5. Предельные отклонения по длине и ширине листов и косина реза - по ГОСТ 19903-74. Для двухслойных листов, изготовленных пакетной прокаткой, допускается  превышение предельных отклонений по длине и ширине до норм, установленных для удвоенной толщины листа.

     1.6. Неплоскостность на 1 м длины двухслойных листов толщиной 8 мм и более не должна превышать 15 мм. Для листов толщиной менее 8 мм неплоскостность не должна превышать 20 мм.


Таблица 2

мм

Тол-
щина листа

Минимальная и максимальная длина листа при ширине



1200

1300

1400

1500

1600

1700

1800

1900

2000

2100

2200

2300

2400

2500

2600

2700

2800

4; 5

4000

4000

4000

4000

4000

4000

-

-

-

-

-

-

-

-

-

-

-


6000

6000

6000

6000

6000

6000

-

-

-

-

-

-

-

-

-

-

-

6; 7

4000

4000

4000

4000

4000

4000

-

-

-

-

-

-

-

-

-

-

-


6000

6000

6000

6000

6000

6000

-

-

-

-

-

-

-

-

-

-

-

8, 9, 10

4000

4000

4000

4000

4000

4000

-

-

-

-

-

-

-

-

-

-

-


7500

7600

7000

7000

6700

6300

-

-

-

-

-

-

-

-

-

-

-

11, 12, 13

4000

4000

4000

4000

4000

4000

-

-

-

-

-

-

-

-

-

-

-


7100

7600

7000

6600

7500

7000

-

-

-

-

-

-

-

-

-

-

-

14, 15, 16, 17

4500

4500

4000

4000

4000

3700

-

-

-

-

-

-

-

-

-

-

-



6300

7700

7200

7000

6600

7200

-

-

-

-

-

-

-

-

-

-

-

18, 19,

4300

4000

4000

3000

3200

3700

-

3600

3400

3300

3300

3400

3300

3400

3300

3300

3500

20, 21, 22, 24, 25

6000

7200

6700

6200

5800

5500

-

8400

7900

7500

7100

6800

6500

6300

6100

5900

5700

26, 28,

-

-

4400

4100

3800

3600

3400

3200

3300

3200

3300

3200

3300

3300

3300

3300

3300

30, 32, 34, 36, 38, 40


-

-

9400

8800

8300

7800

7400

7000

6600

6300

6000

5700

5500

5300

5100

4900

4700

42, 45, 48, 50


-

-

-

4000

3600

3400

3200

3200

3300

3200

3200

3300

3200

3300

3400

3300

-

52, 55, 60

-

-

-

6200

5800

5500

5200

4900

4700

4500

4300

4100

3900

3700

3500

3400

-



Таблица 3

мм

Толщина листа

Предельные отклонения

Толщина листа

Предельные отклонения

8

± 0,8

28

± 1,7

9, 10

± 0,9

30, 32

± 1,8

11

± 1,0

34, 36

± 1,9

12, 13, 14

± 1,1

38, 40

± 2,0

15, 16, 17

± 1,2

42

± 2,1

18, 19

± 1,3

45

± 2,2

20, 21, 22

± 1,4

48

± 2,3

24, 25

± 1,5

50, 52

± 2,4

26

± 1,6

55, 60

± 2,5



     Пример условного обозначения двухслойной листовой стали толщиной 8 мм, шириной 1500 мм и длиной 6000 мм с основным слоем из стали марки Ст3сп, категории 2 по ГОСТ 14637-89 и коррозионно-стойким слоем из стали марки 12Х18Н10Т по ГОСТ 5632-72, без контроля сплошности сцепления слоев, с повышенной толщиной коррозионно-стойкого слоя:


Лист

     То же, для двухслойной листовой стали толщиной 20 мм, шириной 1400 мм и длиной 4000 мм с основным слоем из стали марки 16ГС, категории 3 по ГОСТ 5520-79 и коррозионно-стойким слоем из стали марки 08Х13 по ГОСТ 5632-72, 2-го класса сплошности сцепления слоев, с нормальной толщиной коррозионно-стойкого слоя:


Лист

(Измененная редакция, Изм. N 1).



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


     2.1. Двухслойные листы изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

     Двухслойные листы изготовляют из сочетаний марок стали основного и плакирующего слоев, указанных в табл. 4 знаком "+".



Таблица 4

Марка стали плаки-
рующего слоя

Марки стали основного слоя



Ст3сп

10

20К

09Г2

16ГС

09Г2С

10ХСНД

10ХГСН1Д

12МХ

12ХМ

10Х2М1

08Х13

+

-

+

+

+

+

-

-

+

+

-

08Х17Т

+

-

+

-

-

-

-

-

-

-

-

15Х25Т

+

-

+

-

-

-

-

-

-

-

-

08Х18Н10Т

+

-

+

-

+

+

+

-

+

+

+

12Х18Н10Т

+

-

+

+

+

+

+

+

+

+

-

10Х17Н13М2Т

+

-

+

-

+

+

-

-

-

-

-

10X17H13M3T

+

-

+

-

+

+

-

-

-

-

-

08Х17Н15М3Т

+

-

+

-

+

-

-

-

-

-

-

08Х22Н6Т

+

-

+

-

-

-

-

-

-

-

-

06ХН28МДТ

+

-

+

-

+

-

-

-

-

-

-

ХН65МВ, ХН65МВУ

-

-

-

-

+

-

-

-

-

-

-

Н70МФВ-ВИ

-

-

-

-

+

-

-

-

-

-

-

Монель НМЖМц 28-2,5-1,5

+

-

+

-

-

-

-

-

-

-

-

Никель НП-2

+

+

-

-

-

-

-

-

-

-

-



     2.2. Химический состав марок стали основного слоя должен соответствовать требованиям следующих стандартов:

     Ст3сп - ГОСТ 380-88;

     10 - ГОСТ 1050-88;

     20К, 12ХМ - ГОСТ 5520-79;

     16ГС, 09Г2С, 09Г2, 10ХСНД - ГОСТ 19281-89;

     12МХ - ГОСТ 20072-74.

     2.3. Химический состав стали марок 10ХГСН1Д и 10Х2М1 должен соответствовать табл. 5.


Таблица 5



Массовая доля элементов, %

Марка стали основного слоя

углерода

кремния

марганца

хрома

никеля

молибдена

меди

серы

фосфора

















не более

10ХГСН1Д

Не более 0,12

0,70- 1,00

0,50- 0,90

0,40-0,70

1,30- 1,60

-

0,30- 0,60

0,035

0,035

10Х2М1

0,08- 0,12

0,17- 0,37

0,30-0,60

2,00-2,50

Не более 0,50

0,90-1,10

-

0,030

0,030



     Примечание. Двухслойные листы с сочетанием слоев, не отмеченных знаком "+", изготовляют по согласованию изготовителя с потребителем.

     2.4. Химический состав стали плакирующего слоя должен соответствовать требованиям ГОСТ 5632-72, никеля марки НП-2 и монеля марки НМЖМц28-2,5-1,5 - ГОСТ 492-73.

     2.5. Двухслойные листы изготовляют термически обработанными. Вид и режим термообработки устанавливает предприятие-изготовитель. Допускается изготовлять листы без термической обработки при условии обеспечения заданных свойств.

     Примечания:

     1. В стали марки 10ХГСН1Д допускается технологическая добавка титана.

     2. В готовом прокате допускаются отклонения по химическому составу для стали марки 10ХГСН1Д в соответствии с ГОСТ 19281-89, для стали марки 10Х2М1 - в соответствии с ГОСТ 20072-74.

     2.6. Механические свойства двухслойных листов должны соответствовать требованиям стандартов на сталь марок основного слоя:

     Ст3сп 2-6 категорий - ГОСТ 14637-89;

     20К 2-5; 10 и 11 категорий; марок 16ГС и 09Г2С 2-9 и 17 категорий - ГОСТ 5520-79;

     09Г2 и 10ХСНД 2-6; 10 и 11 категорий - ГОСТ 19281-89;

     10 - ГОСТ 1577-81;

     12ХМ 2, 3 и 16 категорий - ГОСТ 5520-79.

     Для двухслойных листов, полученных способом пакетной прокатки, допускается снижение норм по пределу текучести против норм, приведенных в указанных стандартах на 9,81 H/мм (1 кгс/мм).

     Для листов толщиной 8 мм и менее с основным слоем  из углеродистых сталей верхнее значение временного сопротивления не нормируется.

     Ударная вязкость основного слоя при нормальной и пониженной температурах нормируется для двухслойных листов толщиной 10 мм и более, а после механического старения - 12 мм и более.

     Для двухслойных листов толщиной 16 мм и более с основным слоем из стали марки 10ХСНД значение ударной вязкости при температуре минус 70°С устанавливается по согласованию изготовителя с потребителем, а при температуре минус 40°С должно быть не менее 294 Дж/см (3 кгс · м/см).

     (Измененная редакция, Изм. N 1).

     2.7. Механические свойства двухслойных листов с основным слоем из стали марок 10ХГСН1Д, 12МХ и 10Х2М1 должны соответствовать нормам, указанным в табл. 6.


Таблица 6

Марки стали основного
слоя

Толщина листа, мм

Предел текучести

 ,
H/мм (кгс/мм)

Временное сопротивление

 , H/мм
(кгс/мм)

Относительное удлинение

, %

Ударная вязкость при плюс 20°С KCU Дж/см (кгс ·
м/см)



не менее

10ХГСН1Д

5 10

440 (45)

550 (56)

16

-

10Х2М1

30-60

235 (24)

440 (45)

19

784 (8)

12МХ

12-40

221 (22,5)

420 (43)

24

588 (6)



     2.8. Плакирующий слой из стали марок 08Х17Т, 15Х25Т, 08Х18Н10Т,    12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13МЗТ, 08Х17Н15М3Т, 08Х22Н6Т и сплавов марок 06ХН28МДТ, Н70МФВ-ВИ, ХН65МВ, ХН65МВУ не должен быть склонен к межкристаллитной коррозии.

     2.9. Поверхность основного слоя и кромки в двухслойном листе должна соответствовать требованиям  ГОСТ  14637-79*, ГОСТ 5520-79, ГОСТ 5521-86, ГОСТ 1577-81 на листовой прокат.
_____________
     * Текст документа соответствует оригиналу. Следует читать ГОСТ 14637-89. Примечание .

     (Измененная редакция, Изм. N 1).

     2.10. Поверхность коррозионно-стойкого слоя двухслойных листов не должна иметь окалины, раскатанных пузырей, прокатанных плен, трещин (раскатанных и шлифовочных). Дефекты должны быть удалены пологой зачисткой, глубина которой не должна выводить толщину коррозионно-стойкого слоя за его минимальную величину.

     Допускаются без зачистки отдельные отпечатки, царапины, риски, рябизна, не выводящие толщину листов и коррозионно-стойкого слоя за минусовые предельные отклонения, а также следы разделительного слоя при пакетном способе производства двухслойных листов.

     По требованию потребителя листы изготовляют без следов разделительного слоя.

     По согласованию изготовителя с потребителем допускается зачистка на большую глубину или вырубка дефектных участков коррозионно-стойкого слоя с последующей их заваркой. При этом общая площадь исправленных участков не должна превышать 5% площади обрезного листа.

     При изготовлении листов с травленой поверхностью следы перетрава не допускаются.

     2.11. Листы должны быть ровно обрезаны.

     2.12. На обрезных кромках листов стали не должно быть трещин и расслоений.

     2.13. По сплошности сцепления слоев листы толщиной 8 мм и более должны соответствовать классам, требования к которым приведены в табл. 7.


Таблица 7



Класс листов

Условная площадь несплошностей, см

Условная площадь максимально
допустимой зоны

Относительная условная площадь всех учитываемых несплошностей металла, %, не более

Максимально допустимая условная протяженность
несплошностей,



минимально учитываемых

максимально допустимых

несплош-
ности, м

на 1 м

на площадь единицы листового проката

мм

01

По согласованию изготовителя с потребителем

0

5

20

1,0

1,0

0,3

30 - для листового проката толщиной до 60 мм включ.,
50 - для листового проката толщиной св. 60 мм

1

10

50

2,0

2,0

0,5

50

2

20

100

2,0

3,0

1,0

100

3

50

250

-

5,0

2,0

200


     Примечания:

     1. Максимально допустимая условная протяженность несплошностей применяется при дискретном линейном сканировании и для оценки сплошности прикромочных зон листового проката.

     2. Чувствительность контроля устанавливается предприятием-изготовителем.

     По требованию потребителя двухслойные листы изготавливают без контроля ультразвуковым методом.

     Двухслойная сталь толщиной от 4 до 7 мм и сталь, изготавливаемая без контроля ультразвуковым методом, не должна иметь видимых отслоений.

     (Измененная редакция, Изм. N 1).

     2.14. Макроструктура стали основного слоя не должна иметь видимых без применения увеличительных приборов расслоений, скоплений раскатанных пузырей и раскатанных загрязнений. Допускаются отдельные раскатанные пузыри длиной не более 15 мм. В изломах допускаются расслоения по основному слою, если общая длина их не превышает 20 мм.

     Макроструктура стали марки ВСт3сп не контролируется.


     2.15. В месте изгиба двухслойной стали при испытании на прочность соединения слоев, а также пластичности основного слоя и по требованию потребителя - плакирующего слоя, не должно быть расслоений, трещин.

     2.16. Сопротивление срезу при определении по требованию потребителя прочности соединения слоев стали с плакирующим покрытием 2 мм и более должно быть не менее 147 Н/мм (15 кгс/мм).

     2.17. Суммарная площадь излома основного слоя с волокнистым строением, определяемая для стали марок 09Г2, 09Г2С и 10ХСНД по требованию потребителя, должна соответствовать требованиям ГОСТ 5521-86.

     (Измененная редакция, Изм. N 1).

     2.18. Листы с основным слоем из стали марок 09Г2, 09Г2С и 10ХСНД при проведении по требованию потребителя испытания на изгиб широких образцов должны соответствовать требованиям ГОСТ 5521-86.

     (Измененная редакция, Изм. N 1).




3. ПРАВИЛА ПРИЕМКИ


     3.1. Сталь принимают партиями. Партия должна состоять из листов одной толщины, одной плавки основного слоя, одной садки и одного режима термической обработки. Партию допускается комплектовать из листов, отличающихся по толщине до 2 мм. Партия двухслойных листов, термически обработанных в проходных печах, не должна превышать 75 т.

     Партия должна сопровождаться документом о качестве по ГОСТ 7566-81 с дополнениями:

     марка стали основного и коррозионно-стойкого слоев;

     номер плавки и химический состав стали основного и коррозионно-стойкого слоев;

     толщина коррозионно-стойкого слоя;

     сопротивление срезу;

     класс сплошности сцепления слоев, дефектограмма.

     (Измененная редакция, Изм. N 1).

     3.2. Контроль размеров, поверхностных дефектов и качества кромок проводят на каждом листе.

     3.3. Контроль макроструктуры, толщины коррозионно-стойкого слоя, испытания на растяжение, ударный изгиб, изгиб, изгиб широкой пробы, излом, срез проводят на двух листах от партии.

     По требованию потребителя основной слой из стали марок 20К, 16ГС, 09Г2С, 12МХ, 12ХМ, 10Х2М1 и 10ХСНД в листах толщиной 12 мм и более испытывают на растяжение и ударный изгиб каждый лист.

     3.4. Склонность коррозионно-стойкой стали к межкристаллитной коррозии контролируется на одном листе от каждой плавки.

     3.5. Проверку сплошности сцепления слоев двухслойной стали 01, 0, 1, 2, 3-го классов проводят на каждом листе. Класс листов определяют отбором.

     Проверку сплошности сцепления слоев двухслойной стали толщиной от 4 до 7 мм и стали, изготавливаемой без контроля ультразвуковым методом, проводят на каждом листе.

     (Измененная редакция, Изм. N 1).

     3.6. Для химического анализа пробы отбирают по ГОСТ 7565-81.

     3.7. Химический состав стали удостоверяется предприятием, выплавляющим металл, в документе о качестве.

     3.8. При получении неудовлетворительных результатов испытаний хотя бы по одному из показателей повторные испытания проводят на выборке, отобранной в соответствии с ГОСТ 7566-81.




4. МЕТОДЫ ИСПЫТАНИЙ


     4.1. Химический анализ стали и сплавов проводят по


ГОСТ

12344-78,

ГОСТ

12345-80,

ГОСТ

12346-78,

ГОСТ

12347-77,

ГОСТ

12348-78,

ГОСТ

12349-83,

ГОСТ

12350-78,

ГОСТ

12351-81,

ГОСТ

12352-81,

ГОСТ

12353-78,

ГОСТ

12354-81,

ГОСТ

12355-78,

ГОСТ

12356-81,

ГОСТ

12357-84,

ГОСТ

12362-79,

ГОСТ

12363-79,

ГОСТ

12364-84,

ГОСТ

12365-84,

ГОСТ

20560-81

или другими методами, обеспечивающими требуемую точность.



     Химический анализ никеля марки НП-2 и монеля марки НМЖМц-28-2,5-1,5 проводят по ГОСТ   6689.0-80 - ГОСТ 6689.22-80.

      (Измененная редакция, Изм. N 1).

     4.2. Качество поверхности и кромок листов проверяют визуально.

     4.3. Размеры листов и неплоскостность контролируют в соответствии с требованиями ГОСТ 19903-74 и ГОСТ 26877-86.

      (Измененная редакция, Изм. N 1).

     4.4. Пробы для испытаний на изгиб, растяжение и ударный изгиб отбирают в соответствии с требованиями ГОСТ 7564-73, для испытаний на излом - ГОСТ 10243-75.

     4.5. От каждого отобранного для контроля листа отбирают:

     для испытания на растяжение - один образец;

     для испытания на ударный изгиб - по три образца для каждой температуры;

     для испытания на ударный изгиб после механического старения - три образца;

     для испытания на изгиб - два образца, а при толщине свыше 30 мм - три образца;

     и при контроле пластичности коррозионно-стойкого слоя - четыре образца;

     для испытания на изгиб широких образцов - один образец;

     для испытания на излом - один образец;

     для испытания на срез - два образца;

     для проверки толщины коррозионно-стойкого слоя - два образца;

     для оценки макроструктуры - один образец.

     Для испытания на межкристаллитную коррозию - количество образцов по ГОСТ 6032-84 от каждой плавки коррозионно-стойкого слоя в партии.

      (Измененная редакция, Изм. N 1).

     4.6. Прочность соединения слоев двухслойных листов проверяют испытанием на срез с определением сопротивления срезу по плоскости соприкосновения основного и коррозионно-стойкого слоев.

     Форма образца, схема и метод испытания двухслойных листов приведены в обязательном приложении.

     4.7. Толщину плакирующего слоя проверяют на двух образцах шириной 30 мм, взятых от поперечного темплета листа. Длина образцов должна быть не менее 30 мм. Один образец отбирают из середины поперечного темплета, второй - у кромки. Одну сторону образца шлифуют. Толщину коррозионно-стойкого слоя замеряют с помощью лупы или микроскопа с ценой деления не более 0,1 мм. За толщину коррозионно-стойкого слоя принимают минимальное значение из трех замеров.

     4.8. Макроструктуру контролируют на продольных изломах или продольных протравленных темплетах по ГОСТ 10243-75. Метод макроконтроля и место вырезки пробы определяются изготовителем.


     4.9. Испытания на изгиб двухслойных листов проводят по ГОСТ 14019-80. Толщина оправки должна быть равна двум, а для стали марки 10Х2М1 - трем толщинам образца.

     Для листов толщиной более 30 мм образцы для испытания на изгиб доводят до необходимой толщины механической обработкой:

     один образец со стороны плакирующего слоя для определения пластичности основного слоя;

     два образца с обеих сторон на глубину пропорционально толщине каждого слоя - для определения прочности сцепления слоев;

     один образец со стороны основного слоя - для определения пластичности плакирующего слоя.

     4.10. Пластичность определяют при изгибе образцов испытываемым слоем наружу. Прочность соединения слоев определяют при изгибе образца плакирующим слоем внутрь и наружу.

     4.11. Испытание на растяжение проводят по ГОСТ 1497-84 на образцах с коррозионно-стойким слоем или без него. По требованию потребителя испытание на  растяжение  проводят только на образцах с удаленным плакирующим слоем.

     Листы толщиной до 15 мм испытывают на плоских образцах, толщиной 16-25 мм - на плоских или цилиндрических, свыше 25 мм - на цилиндрических.

      (Измененная редакция, Изм. N 1).

     4.12. Испытание на ударный изгиб основного слоя при нормальной и пониженной температурах проводят на образцах типа 1-3 с предварительно удаленным коррозионно-стойким слоем по ГОСТ 9454-78, а после механического старения - по ГОСТ 7268-82. За результаты испытаний принимается среднее арифметическое из трех образцов.

     4.13. Изготовление образцов, подготовка их к испытаниям, проведение испытаний и оценка склонности к межкристаллитной коррозии плакирующего слоя из стали всех марок и сплава марки 06ХН28МДТ проводится по ГОСТ 6032-84, а из сплавов марок ХН65МВ, ХН65МВУ, Н70МФВ-ВИ по ГОСТ 24982-81.

     4.14. Испытания на излом для определения процента волокна и на изгиб широких образцов проводят по ГОСТ 5521-86.

     (Измененная редакция, Изм. N 1).

     4.15. Сплошность сцепления слоев проверяют ультразвуковым контролем по ГОСТ 22727-88. Методы контроля устанавливаются предприятием-изготовителем.

     Сплошность сцепления слоев двухслойной стали толщиной от 4 до 7 мм и стали, изготовляемой без контроля ультразвуковым методом, проверяют визуально.


      (Измененная редакция, Изм. N 1).



5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


     5.1. Маркировка, упаковка, транспортирование и хранение листов - по ГОСТ 7566-81 со следующими дополнениями:

     со стороны основного слоя наносят марки обоих слоев (или условное их обозначение);

     номер плавки основного слоя и номер листа.

     5.2. Листы транспортируют в открытых транспортных средствах.

      (Измененная редакция, Изм. N 1).




ПРИЛОЖЕНИЕ
Обязательное

МЕТОД ИСПЫТАНИЯ ДВУХСЛОЙНЫХ ЛИСТОВ НА СРЕЗ
КОРРОЗИОННО-СТОЙКОГО СЛОЯ


     Испытание образцов на срез имеет целью количественно установить прочность связи плакирующего и основного слоев.

     Форма образцов для испытаний должна соответствовать указанной на черт.1

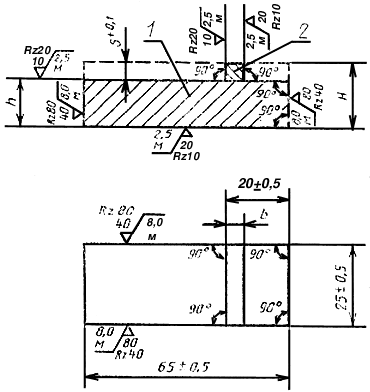

1 - основной слой; 2 - коррозионно-стойкий слой; s - толщина участка срезаемого коррозионно-стойкого слоя;
b - ширина участка срезаемого коррозионно-стойкого слоя, равная 1,5s

h=H-s

Черт. 1

 (Измененная редакция, Изм. N 1).


     Допускается применение иной схемы испытаний и образцов другой формы при сохранении ширины образца и размера b.

     Образцы берутся равными толщине листа с учетом величины обработки со стороны основного слоя.

     Для листов толщиной свыше 50 мм производят механическую обработку образца со стороны основного слоя с доведением его толщины до 50 мм.

     При изготовлении образцов следует сохранять параллельность обрабатываемых поверхностей, чтобы образцы при испытании могли свободно двигаться без заклинивания в параллельных направляющих и при давлении сверху срез площадки происходил одновременно по всему сечению.

     Вначале изготовляют прямоугольные образцы,   затем   для   выявления границ между основным и плакирующим слоем их подвергают нагреву при 150-200°С в течение 2-3 мин или смазывают одну сторону слабым раствором любой кислоты. В обоих случаях на   образцах   выявляется   граница между основным и плакирующим слоем,  что дает возможность   правильно вырезать площадку плакирующего слоя. Излишки плакирующего слоя могут удаляться строжкой или фрезеровкой. При этом необходимо следить, чтобы в местах обработки весь плакирующий слой был удален, снятие основного слоя допускается на глубину до 0,2 мм.

     Образцы испытывают по схеме, приведенной на черт. 2.

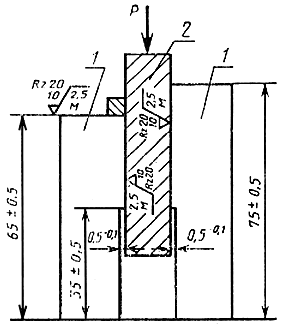

1 - направляющие; 2 - испытуемый образец; Р - прилагаемая нагрузка

Черт. 2

 (Измененная редакция, Изм. N 1).


     Направляющие, в которых проводят испытание на прессе, изготовляют из закаленной штамповой стали марок 5ХНВ, 3Х2В8 и т.д. Направляющие должны быть параллельны, а в нижней части выфрезерован паз, чтобы в них не заклинивались образцы. Внутренняя поверхность направляющих должна быть отшлифована - они должны допускать жесткую настройку для образцов различных толщин. Нижняя часть направляющих должна быть тщательно отшлифована и выверена - они должны быть установлены без перекоса на прессе.

     При испытании образцов необходимо следить за тем, чтобы между образцами и стенками направляющих не возникло слишком большого трения, приводящего к искажению результатов испытаний.

     Для этого перед испытанием следует проверить, не зажаты ли образцы в направляющих. Образцы должны свободно проходить в направляющих, но так, чтобы это не привело к перекосу. Стенки направляющих могут быть внутри слегка смазаны.



     Текст документа сверен по:
     официальное издание
     Госстандарт СССР -
     М.: Издательство стандартов, 1985



     Юридическим бюро
     в текст документа внесено Изменение N 1,
      утвержденное постановлением Госстандарта СССР
     от 29.09.88 N 3374
