Диаграмма состояния системы железо-никель-хром (Fe-Ni-Cr)

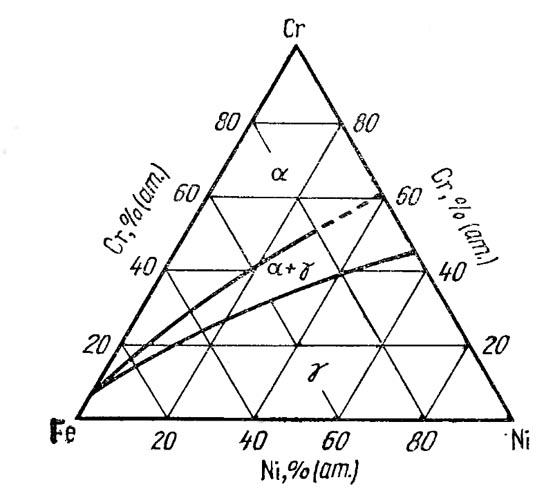

Со стороны двойной системы железоникель наблюдается широкая область γ-твердых растворов; со стороны железохром — область твердых растворова с о. ц. к. кристаллической решеткой.

При   температурах ниже   950—960 °С   обнаружено присутствие σ-фазы.

Период решеткиα-твердого раствора в зависимости от состава изменяется в пределах 0,2862—0,288 нм; γ-фазы — в пределах0,3576—0,3585 им; σ-фазы от а = 0,863 нм; с-0,4559 нм при с/а = 0,528 до α=0,8768 нм; с=0,4530 нм при с/а=0,517. Структураσ-фазы индицирована в структуре типа β-U.

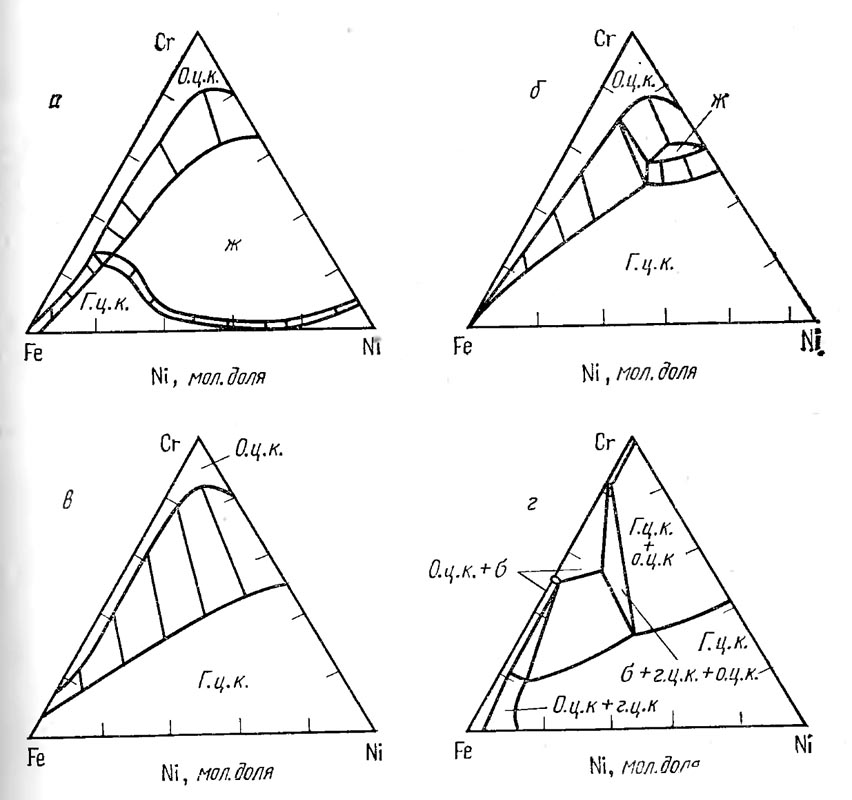

На рис. приведены изотермические разрезы системы при температурах 1700; 1600; 1373 и 923 К, построенные на основании термодинамических расчетов в приближении регулярных растворов.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
