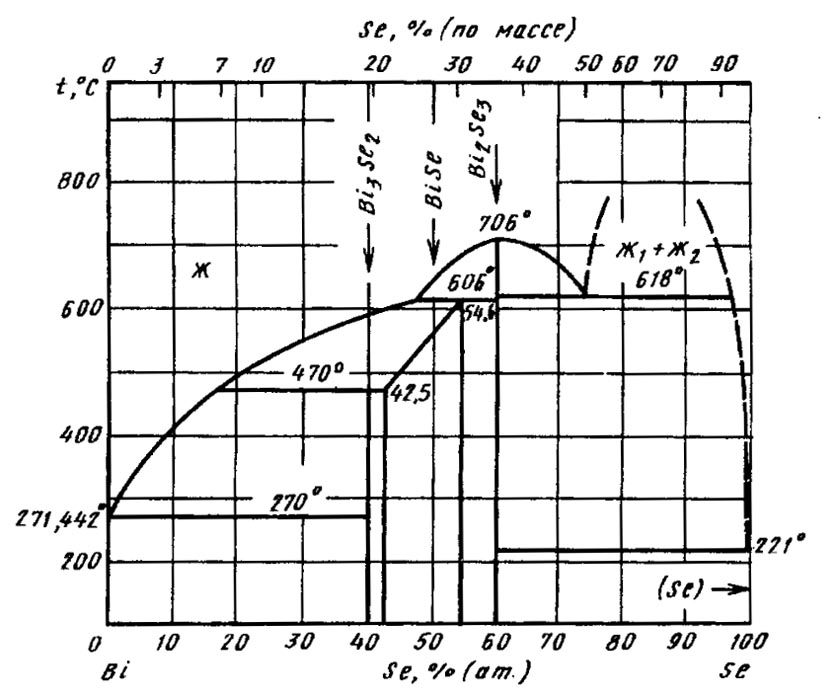

Диаграмма состояния системы висмут-селен (Bi-Se)

В системеSi—Se наблюдается протекание монотектической реакции при температуре 618 °С в богатой Se части системы, а также образование трех промежуточных фаз Bi₂Se,, BiSe, Bi₃Se₂, соединениеBi₂Se₃ плавится конгруэнтно при 706 С. СоединенияBiSe и Bi₃Se₂ образуются по перитектическим реакциям:

Ж + Bi₂Se₃ ↔ BiSe при 606 °С;

Ж + BiSe↔Bi₃Se₂ при 470 °С . соединениеBiSe обладает областью гомогенности 42,5—54,5 % (ат.) Se. В пределах области гомогенностиBiSe существует ряд слоистых структур.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
