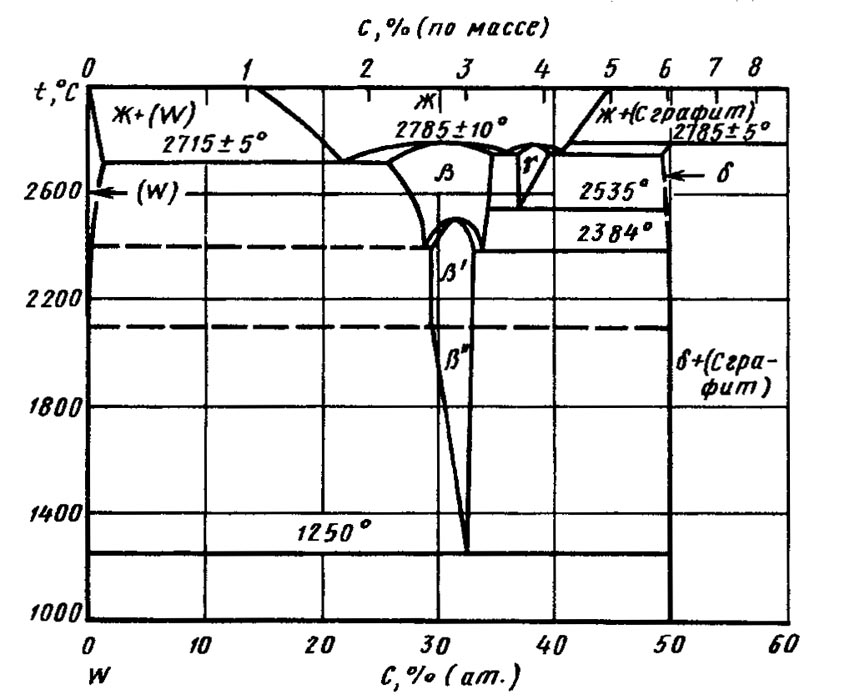

Диаграмма состояния системы углерод-вольфрам (C-W)



В системе установлено образование трех соединений: W2C(β), γWC,1-χи WC(6). Растворимость С в W составляет 0,7 % (ат.) . Соединение W2C плавится конгруэнтно при 2785 °С и 30 % (ат.) С . Область гомогенности фазы W2C соответствует 26—34 % (ат.) С при температурах 2710—2740 °С и примерно 30— 35 % (ат.) С при температурах ниже 2200 °С . Полиморфный переход βW2Cβ'W2C осуществляется при температурах ниже 2490+30 °С для сплава с 32,6 % (ат.) С и 2380±30 °С для сплава с 33,4 % (ат.) С . Соединение βW2C распадается по эвтектоидной реакции при температуре 2384 ºС на β'W2C и WC. Превращение β'W2β"W2C осуществляется при температуре 2100 °С. При температуре 1250 °С фаза β"W2C распадается на (W) и WC. При температуре 2715±5 ºС и содержании 22 % (ат.) С протекает эвтектическое превращение с образованием смеси (W) + PW2C .

Высокотемпературный карбид γWC,1-χ плавится конгруэнтно при 2785±5 ºС и распадается на βW2C и WC при температуре 2535 °С и содержании 37,5—38 % (ат.) С. Фаза WC кристаллизуется при температуре 2785±5 °С  по перитектической реакции в узком концентрационном интервале не более 1 % (ат.).

Низкотемпературная модификация W2C(β") имеет гексагональную структуру с параметрами а = 0,2994+0,2912 нм, с = 0,4724+0,4823 нм. Модификация W2C(β') имеет ромбическую структуру типа Мо2С (искаженная решетка типа (Fe2N). Параметры решетки сплава с 32,6 % (ат.) С составляет а = 0,4728 нм, b= 0,6009 нм, с = 0,5193 нм.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
