Диаграмма состояния системы серебро – висмут (Ag-Bi)

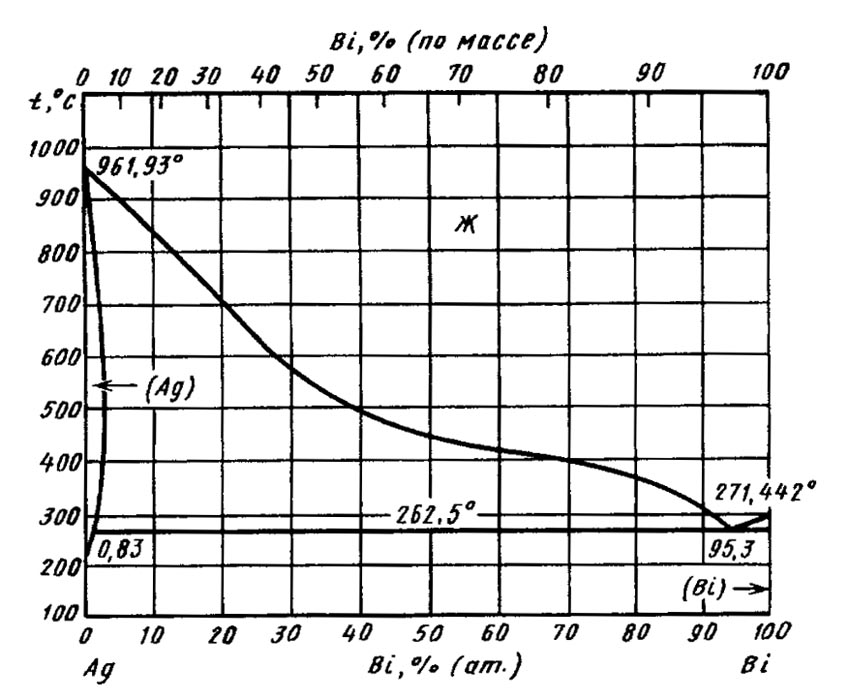

Данные по исследованию диаграммы состояния системыAg—Biприведены в справочной литературе . На рис. показана диаграмма состояния системы, в которой обобщены данные работи внесены поправки, связанные с уточнением температур плавления исходных компонентов. Эвтектика Ж ↔ (Ag) + (Bi) образуется при температуре 262,5 ± 2 °С. Она содержит 95,3 % (ат.), 97,5 % (по массе) Bi. Максимальная растворимостьBiв (Ag) 2,615 (ат.) при 500 °С и не превышает 0,83 % (ат.) [1,6 % (по массе)] при температуре эвтектики. растворимостьAgв (Bi) пренебрежимо мала.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
