Диаграмма состояния системы серебро – сера (Ag-S)

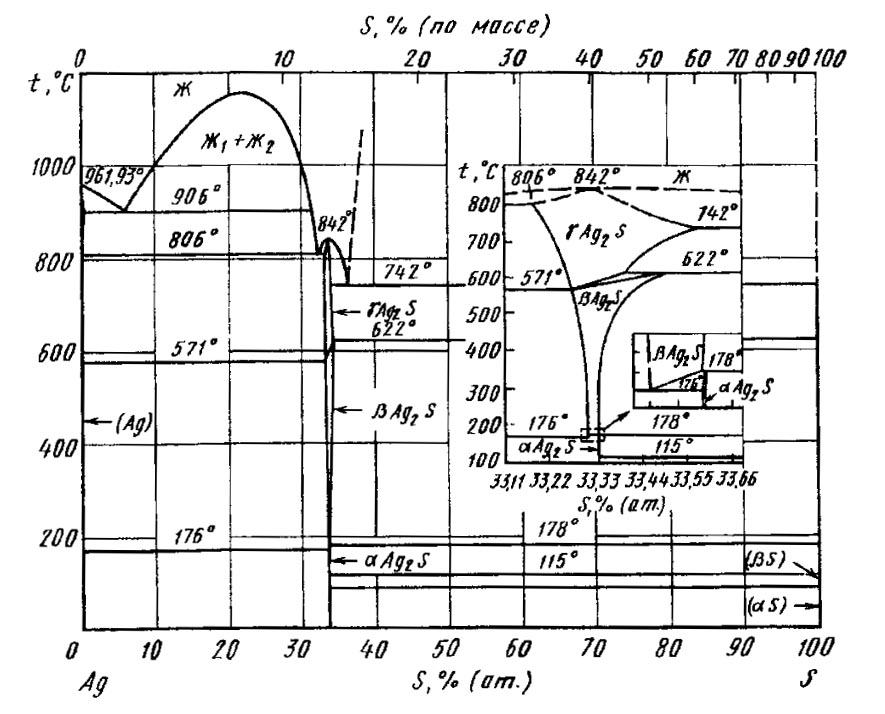

Данные по изучению равновесной диаграммы состоянияAg—S представлены в справочниках. В системеAg—S образуется одно соединениеAg₂S, имеющее три стабильные формы. Низкотемпературная модификация αAg₂S существует при стехиометрическом составе фазы, в то время как β и γ модификации могут растворять избыток Ag и S. Модификация αAg2S обладает моноклинной структурой (символ Пирсона тР24), а =  0,9531 нм, b= 0,6925 нм, с = 0,8278 нм, β = 123,85°. Структура βAg₂S при температуре 800 °С кубическая (сI6), а - 4890 им. Модификация γAg₂S при температуре 600 °С имеет также кубическую структуру (символ Пирсона cF12), а = 0,634 нм. В жидком состоянии имеют место два разрыва смешиваемости — в подсистемах Ag—Ag₂S и Ag₂S—S в результате монотектической и эвтектической реакций, соответственно. Экспериментальные данные, касающиеся границ области несмешиваемости в жидком состоянии в области Ag₂S—S, отсутствуют. На рис.  приведен обобщенный вариант диаграммы состоянияAg—S. РастворимостьAg в αS (стабильна до 95,5 °С) и в βS (стабильна в интервале температур 95,5—115,22 °С) экспериментально не определена, но вероятно незначительна.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
