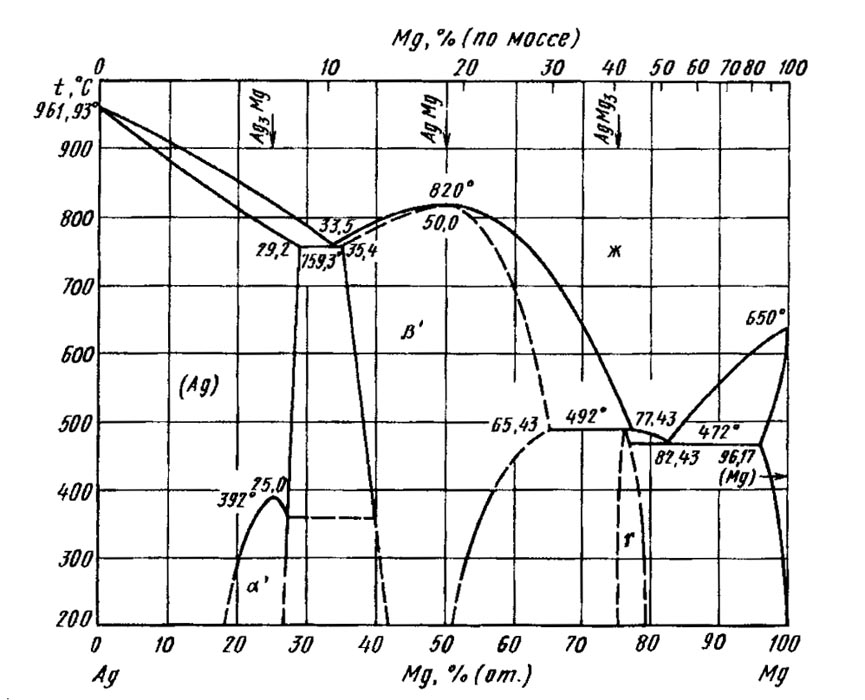

Диаграмма состояния системы серебро – магний (Ag-Mg)

Система характеризуется образованием одного конгруэнтно плавящегося соединения β'(AgMg) и одного инконгруэнтно плавящегося соединения γ(AgMg₃). На основе Ag и Mg образуются ограниченные твердые растворы. В пределах области твердого раствора (Ag) имеет место упорядочение с образованием фазы α' (Ag₃Mg).

Кристаллическая структура фазы α'(Ag₃Mg) — упорядоченный твердый раствор с ГЦК решеткой. Характер упорядочения близок к упорядочению по типу Au₃Cu, но наблюдается также и небольшая тетрагональность. При изменении содержания Mg в пределах 20,0—28,5 % (ат.) средний параметр решетки фазы а' изменяется на 0,0010 нм, находясь в диапазоне 0,4104—0,4114 нм по данным различных авторов. Тетрагональность решетки с/а составляет 1,0060 при 28,5 % (ат.) Mg.

Кристаллическая структура фазы β'(AgMg) — ОЦК типа (а= = 0,32897 + 0,33472 нм).

Кристаллическая структура фазы γ (AgMg₃) — гексагональная типа AsNa₃ (а = 0,48842 * + 0,49030 нм, с = 0,77868 + 0,78438 нм) .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
