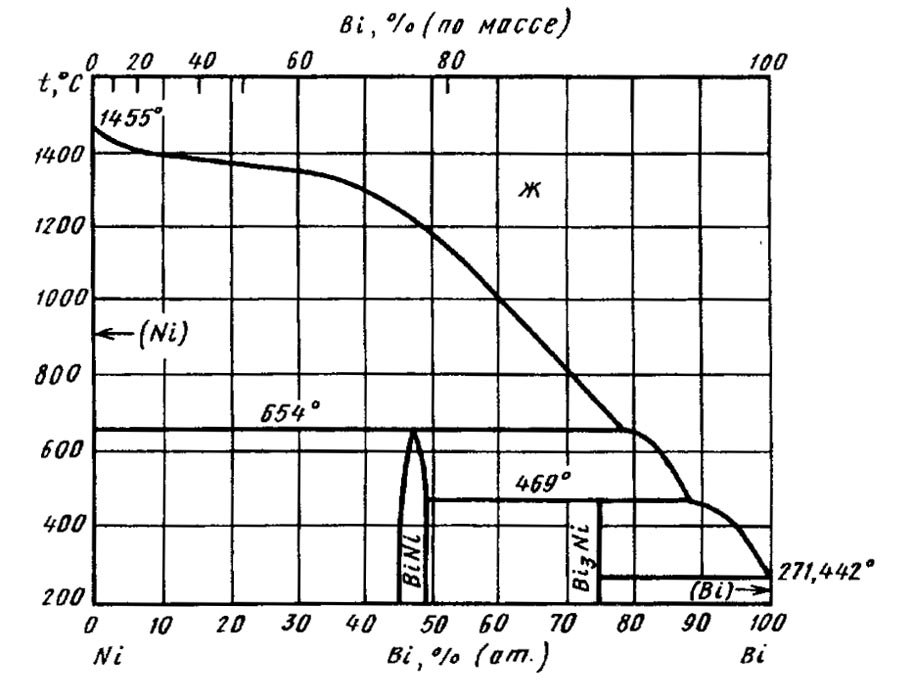

Диаграмма состояния системы никель – висмут (Ni-Bi)



Диаграмма состоянияBiNi построена на основании результатов ДТА, микроструктурного и рентгеноструктурного анализов . В системе установлено образование двух промежуточных фаз BiNi(78,08 % (по массе) Bi) и Bi3Ni(91,44 % (по массе) Bi), образующихся по перитектическим реакциям при температурах 654 и 469 °С. Отмечается, что область гомогенности соединенияBiNiнаходится в интервале концентрации -45—49 % (ат.) Biи с понижением температуры незначительно расширяется .

Компоненты Biи Niпрактически нерастворимы друг в друге в твердом состоянии. Со стороны Biв системе наблюдается вырожденная эвтектика при температуре -271 °С . Рассчитанное значение температуры эвтектики Ж↔Bi3Ni+ (Bi) составляет 270,1 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
