Диаграмма состояния системы никель – кислород (Ni-O)

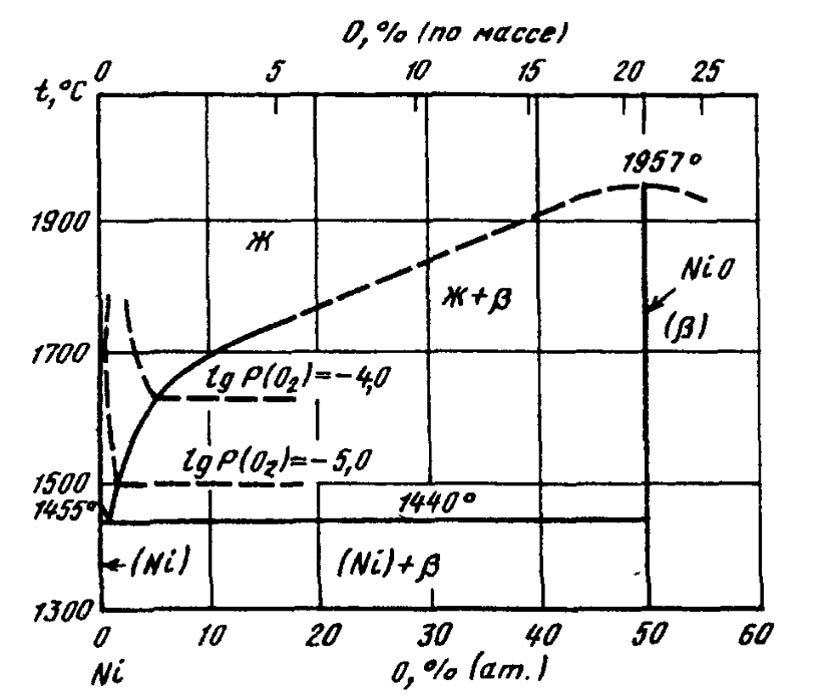

Диаграмма состоянияNi-O в интервале концентраций 0-60 % (ат.) О построена на основании экспериментальных данных и термодинамических расчетов. Состав эвтектической точки определен путем экстраполяции кривой растворимости кислорода в жидком Ni и равен =0,9 % (ат.) О при 1440 °С (0,87 % (ат.) О при 1438 °С). Не подтверждено сообщение о разрыве растворимости в жидком состоянии, так что линия ликвидуса должна плавно продолжаться до точки плавленияNiO (29,42% (по массе) О) при =2000 °С (1957 °С ). Растворимость О в жидком Ni, определенная химическим анализом, составляет в % (ат.): 5,8 при 1652 °С, 5,4 при 1613 °С; 3,68 при 1590 °С; 2,49 при 1553 °С; 1,51 при 1504 °С; 1,65 при 1494 °С и 1,35 при 1465 °С . Растворимость О в твердом Niувеличивается с понижением температуры и равна 0,044 % (ат.) при 1200 °С; 0,051 % (ат.) при 1000 °С; 0,070 % (ат.) при 800 °С и 0,073 % (ат.) при 600 °С . NiO при температурах выше 200 °С имеет кубическую решетку типа NaCl, а= 0,4172 нм,  а при 18 °С - ромбоэдрическую, а = 0,29518 нм,α = 60,7°. Соединения Ni2O3 и Ni2O имеют кубическую решетку с параметрамиа = 0,4186 нм и а = 0,4620 нм соответственно .



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
