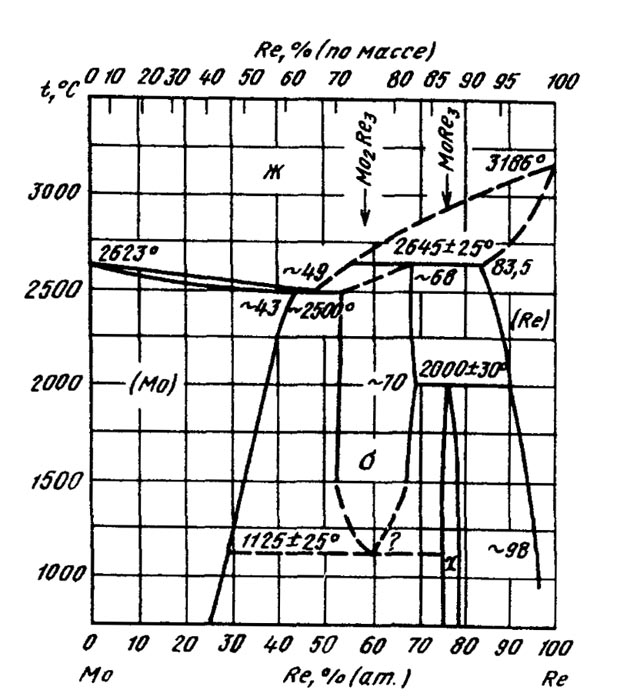

Диаграмма состояния системы молибден-рений (Mo-Re)

В системе образуются две промежуточные фазы: σ(Mo2Re3) и χ(MoRe3), а также твердые растворы на основе Мо и Re. Фаза σ образуется по перитектической реакции при температуре 2570±70 °С и концентрации -62 % (ат.) Re . Интервал гомогенности фазы σ составляет 52,5-67,5 % (ат.) Re. Указывается на возможность эвтектоидного распада фазы о на (Мо) и фазу χ при температурах между 1100 и 1150 °С. Однако при отжиге образцов при 1100 °С в течение 28 дней распад фазы σ не наблюдался . Поэтому на диаграмме распад обозначен штриховыми линиями как предполагаемый, а область фазы σ при температурах ниже 1125 °С . Эвтектика между (Мо) и фазой σ образуется при температуре 2440 °С и концентрации 50 % (ат.) Re . На кривых ликвидуса и солидуса имеется минимум при 2450±30 °С и 28-33 % (ат.) Re, а перитектическое превращение Ж+σ ↔(Мо) происходит при 2500 ±25 °С и 42 % (ат.) Re.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
