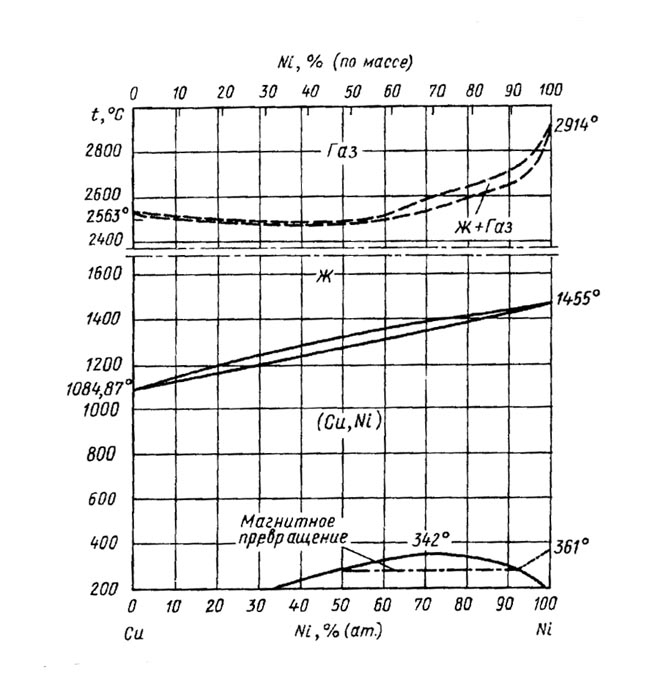

Диаграмма состояния системы медь – никель (Cu-Ni)



Диаграмма состояния Сu—Ni характеризуется образованием в процессе кристаллизации непрерывного ряда твердых растворов (Сu, Ni) с гранецентрированной кубической структурой. Установлено равновесие Ж ↔ Газ с азеотропным минимумом при температуре 2500 °С и концентрации 50—60 % (ат.) Ni; указывается на наличие области расслоения на две фазы (газообразный и жидкий растворы разного состава) при концентрации 60—100 % (ат.) Ni. В интервале концентраций 0-60 % (ат.) Ni область расслоения настолько узка, что практически вырождается в прямую линию.





    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
