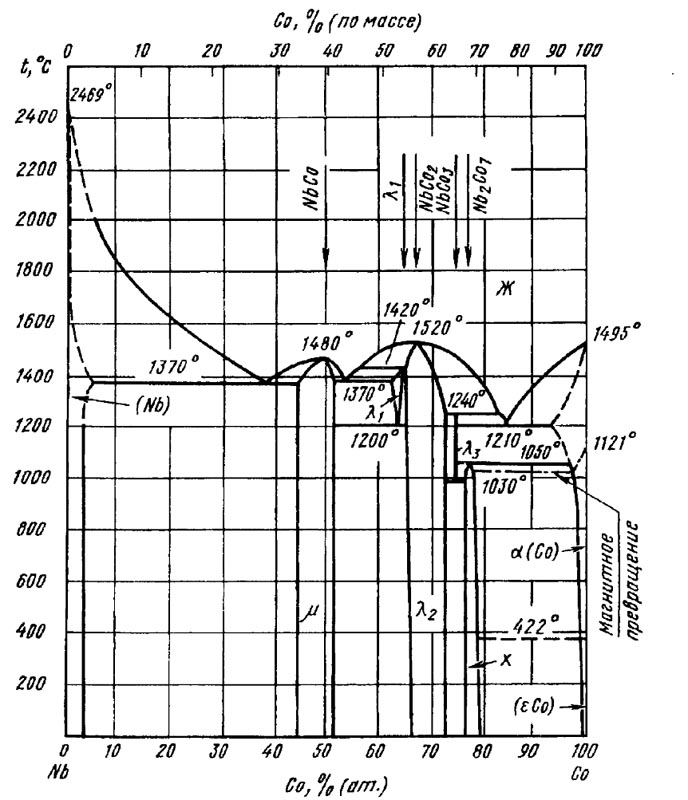

Диаграмма состояния системы кобальт – ниобий (Co-Nb)

Система характеризуется наличием граничных твердых растворов (Nb), (αСо) и (εСо) и пяти интерметаллических соединений: NbCo(μ), λ_ρNbCo₂(λ₂), NbCo, (λ₃), Nb₂Co₇(χ).

Два из них, NbCoи NbCo₂, образуются конгруэнтно при температурах 1480 и 1520 °С и имеют области гомогенности [44—51 % (ат.) Со] и [66—73 (ат.) Со] соответственно.

Фаза λ, образуется по перитектической реакции Ж + NbCo₂ ↔ λ, при температуре 1420 °С, а при 1200 °С распадается по эвтектоидной реакцииλ ↔ NbCo+ NbCo₂.  λ, легко переохлаждается до комнатной температуры при скорости охлаждения 2,5—3 °С/с и более.

Соединение NbCo₃ образуется по перитектической реакции Ж + NbCo₂ ↔NbCo₃ при температуре 1240 °С и существует до температуры 1000 °С, при которой эвтектоидно распадается по реакцииNbCo₃ ↔NbCo₂ + Nb₂Co₇. Область гомогенности соединенияNbCo₃ если и существует, то ее протяженность не превышает 1 % (ат.) .

Соединение Nb₂Co₇ образуется по перитектоидной реакции (аСо) + NbCo₃ ↔ Nb₂Co₇ при температуре 1050 °С, имеет узкую область гомогенности 77—79 % (ат.) Со.

Растворимость Со в (Nb) снижается с уменьшением температуры и составляет 5 % (ат.) при 1370 °С [3], 4 % (ат.) — при 1150 и 600 °С .

Растворимость Nbв (Со) равна 4 % (ат.) при температуре 1100 °С и 1 % (ат.) при температуре 800 °С.

В системе протекают три эвтектические реакции: Ж ↔ (Nb) + NbCoпри 1370 °С, Ж ↔ NbCo+ λ, при 1370 °С, Ж ↔NbCo₃ + (αСо) при 1210 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
