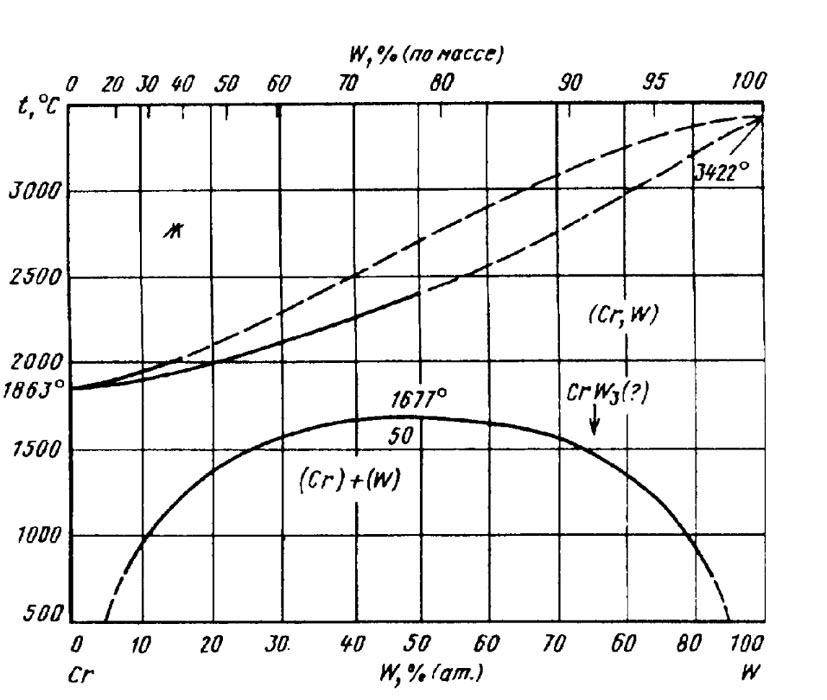

Диаграмма состояния системы хром-вольфрам (Cr-W)

Сrобразует с W при кристаллизации непрерывный ряд твердых растворов (Сr, W), который при температуре ниже 1677 °С и содержании 50 % (ат.) W распадается на два твердых раствора (Сг) и  (W) Двухфазная область (Сr) + (W) при температуре 500 °С простирается от -5 до 95 % (ат.) W. В системе предполагается образование промежуточной фазы при 75 % (ат.) W, состав, область существования и характер образования которой требуют уточнения [1].

Параметр а объемно центрированной кубической решетки твердо го раствора (Сr, W) увеличивается от Wк Сr с небольшим положительным отклонением от закона Вегарда при концентрации 30—75 % (ат.) W.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
