Диаграмма состояния системы кальций-ртуть (Ca-Hg)

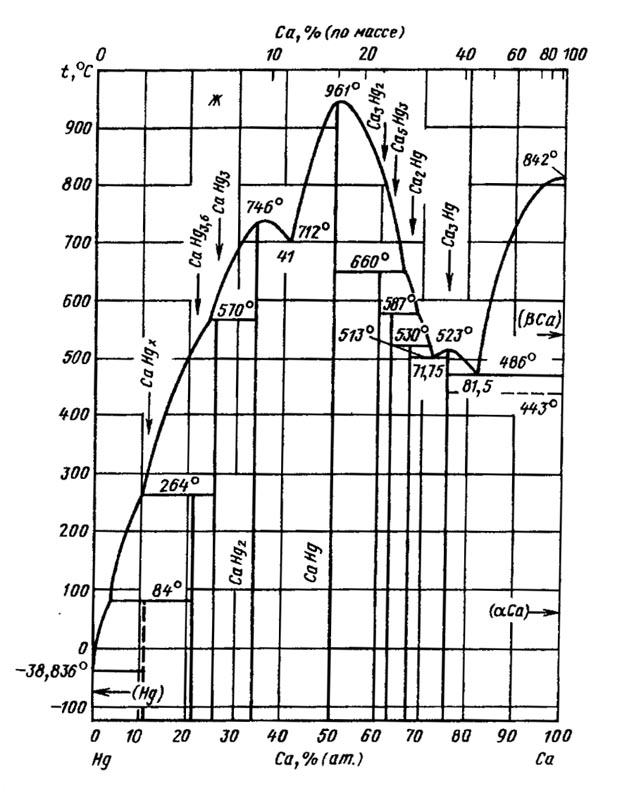

Сплавы Са с Hg получали плавкой в железных тиглях в атмосфере Аr. Для исследования использовали Са высокой чистоты и Hgчистотой 99,99 % .В системе Са—Hg установлено существование девяти химических соединений. СоединенияCa3Hg, CaHg и CaHg2 плавятся конгруэнтно при температурах 523, 961 и 746 °С, соответственно, СоединенияCa2Hg, Ca5Hg3, Ca3Hg2, CaHg3, Ca2Hg7 (CaHg3,6), CaHgx образуются по перитектическим реакциям при температурах 530, 587, 660, 570, 264 и 84 °С, соответственно.

Соединение Ca3Hg образует эвтектику с Са при содержании 81,5 % (ат.) Са и температуре 486 °С, а соединениеCaHgx — вырожденную эвтектику с Hg при температуре —38,83 °С. Эвтектика между соединениямиCa3Hg и Ca2Hg образуется при температуре 513 °С и содержании 71,75 % (ат.) Са, а между соединениямиCaHg и CaHg2 — при температуре 712 °С и содержании 41 % (ат.) Са. Промежуточные фазы в системе Са—Hg не обладают областью гомогенности, твердые растворы на основе Са отсутствуют.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
