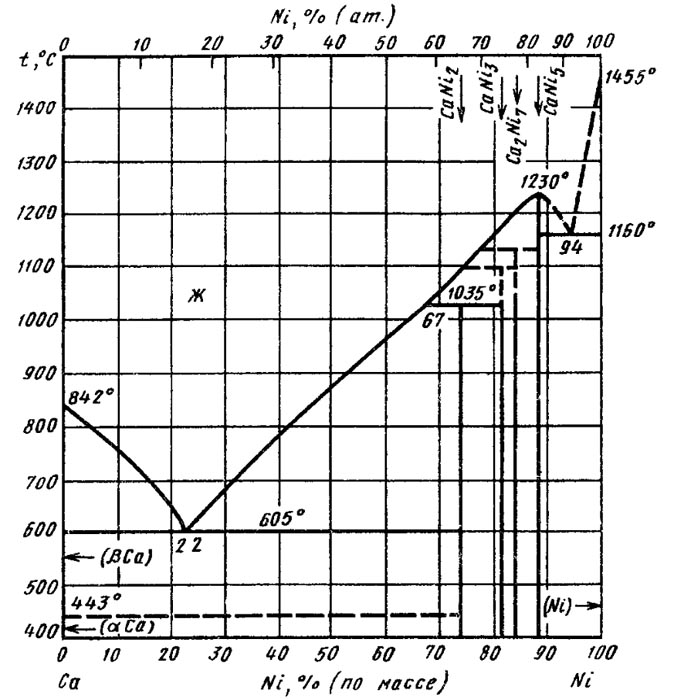

Диаграмма состояния системы кальций-никель (Ca-Ni)

Сплавы Са с Ni синтезировали в молибденовых контейнерах в атмосфере очищенного Аr из Са чистотой 99,9 % (по массе) и Ni в виде порошка чистотой 99,99 % (по массе) .

Установлено, что Са и Ni неограниченно растворимы друг в друге в жидком и практически полностью нерастворимы в твердом состоянии. В системе существуют четыре промежуточные фазы. СоединениеCaNi2 образуется по перитектической реакции при температуре 1035 °С, СоединениеCaNi5 плавится конгруэнтно при 1230 °С. Эвтектика (рСа) + CaNi2 кристаллизуется при температуре 605 °С, а ЭвтектикаCaNi5 + Ni — при температуре 1160 °С. Температура и характер образования двух других соединений: CaNi3 и Ca2Ni7 точно не установлены, наиболее вероятен перитектический характер их образования.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
