Диаграмма состояния системы кадмий-индий (Cd-In)

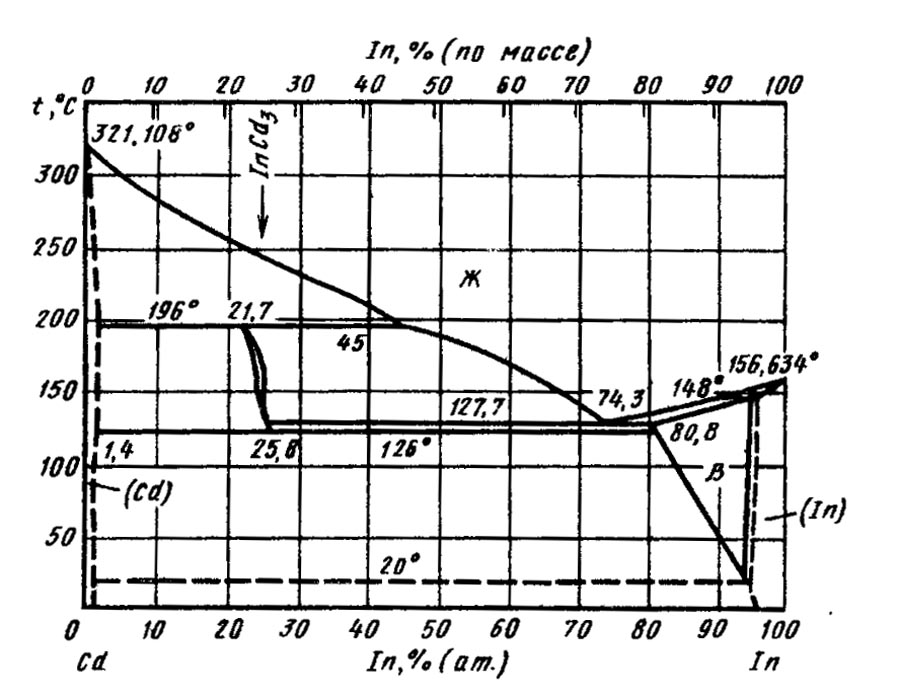

Представлена диаграмма состояния, построенная по данным термического, дилатометрического и рентгеноструктурного анализов . В системе образуются два соединения: InCd3 и β. Фаза β образуется по перитектической реакции при температуре 148 °С. При температуре 20 °С фаза β, содержащая 94,0 % (ат.) In, распадается на смесь твердых растворов на основе кадмия и индия. СоединениеInCd3 образуется по перитектической реакции и существует в интервале температур 127—196 °С. Эвтектика кристаллизуется при температуре 127,7 °С, эвтектическая точка отвечает 74,3 % (ат.) In.

Растворимость Inв Cdв интервале температур 126—196 °С составляет 1,4 % (ат.), а растворимостьCdв Inпри температуре 120 °С — 18 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
