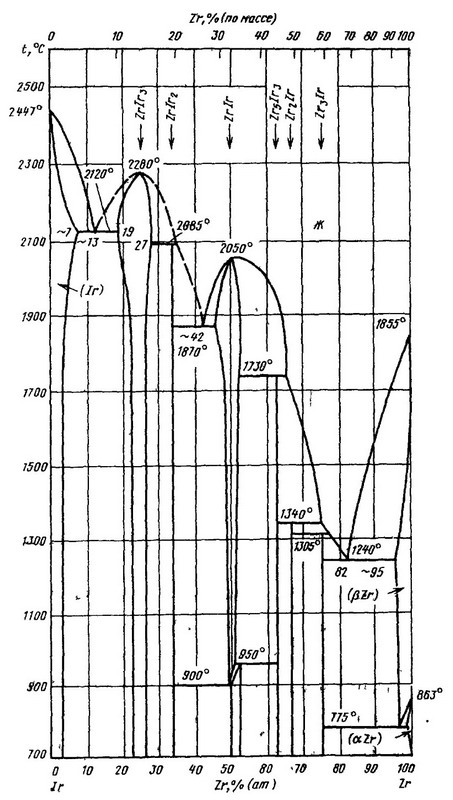

Диаграмма состояния системы иридий-цирконий (Ir-Zr)

Установлено существование шести соединений; Zrlr₃, Zrlr₂, Zrlr, Zr₅Ir₃, Zr₂Ir, Zr₃Ir

Соединение ZrIr₃ плавится конгруэнтно при температуре 2280 С, при субсолидусных температурах область гомогенности лежит в интервале концентраций 19—27 % (ат.) Zr, при температуре 1700 °С она сужается до 4 % (ат.). Соединение Zrlr₂ образуется по перитектической реакции при температуре 2085 °С Соединение ZrIr плавится с открытым максимумом при температуре 2050 °С, имеет область гомогенности протяженностью 6 % (ат.) при температуре 1870 °С. В интервале температур 900—950 °С соединение ZrIr претерпевает превращение. Соединения Zr₅Ir₃, Zr₂Ir и ZrIr образуются по перитектическим реакциям при температурах 1730, 1340 и 1305 °С соответственно; при этом ZrIr существует в двух модификациях.

Установлено существование трех эвтектических превращений:

Ж ↔ (Ir) + Zrlr₃ при 2120 °С и -13 % (ат.) Zr;

Ж ↔Zrlr₂ + Zrlr при 1870 ^вС и -42 % (ат.) Zr;

Ж ↔ (βZr) 4- Zr₃Ir при 1240 °С и 82 % (ат.) Zr.

В (Ir) при эвтектической температуре 2120 °С растворяется около 7 %   (ат.)   Zr.   В (βZr) при температуре 1240 °С растворяется около 5 % (ат.) Ir. Ir понижает температуру превращения (αZr) ↔ (βZr) до 775 С —температуры эвтектовдной реакции (βZr) ↔(αZr) + ZrJr, Эвтектоидная точка расположена между 3 и 4 % (ат.) Ir. В (αZr) растворимость Ir менее 1 % (ат.). При закалке из области (βZr) наблюдали образование метастабильных фаз α' (в сплаве с 1 % (ат.) Ir), и (2—4 % (ат.) Ir) и β.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
