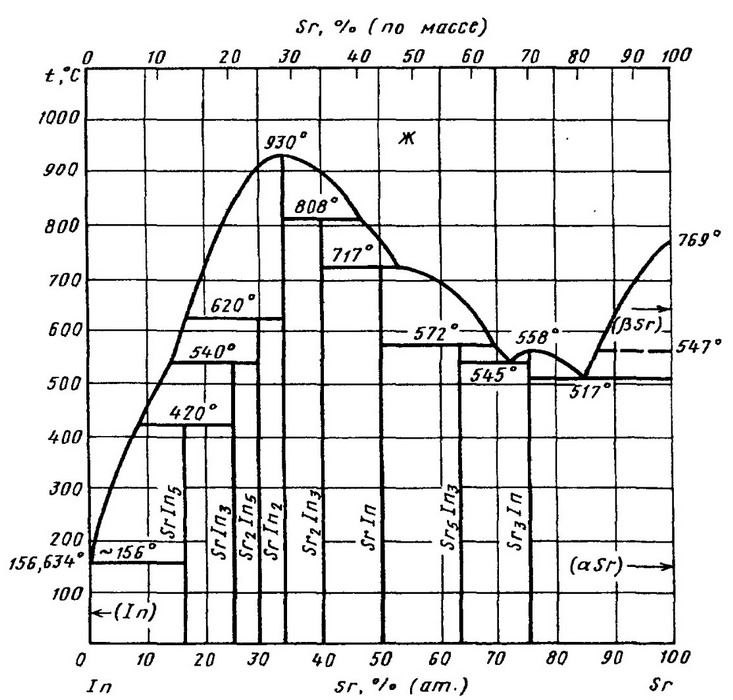

Диаграмма состояния системы индий-стронций (In-Sr)



В системе существует восемь интерметаллических соединений, из которых лишь SrIn2 и Sr3In плавятся конгруэнтно при температурах соответственно 930 и 558 °С, a SrIn5, SrIn3,, Sr2In5, Sr2In3, SrIn и Sr5In3 образуются по перитектическим реакциям соответственно при

температурах 420, 540, 620, 808, 717 и 572 °С. Эвтектика, богатая Sr, кристаллизуется при температуре 517 °С и содержании 84,5 % (ат.) Sr. Эвтектика, состоящая из Sr5In3 и Sr3In кристаллизуется при температуре 545 °С и содержании 72,7 % (ат.) Sr. Co стороны In при

156 °С образуется вырожденная эвтектика.Структура соединений Sr2In5 и Sr2In3 не установлена.





    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
