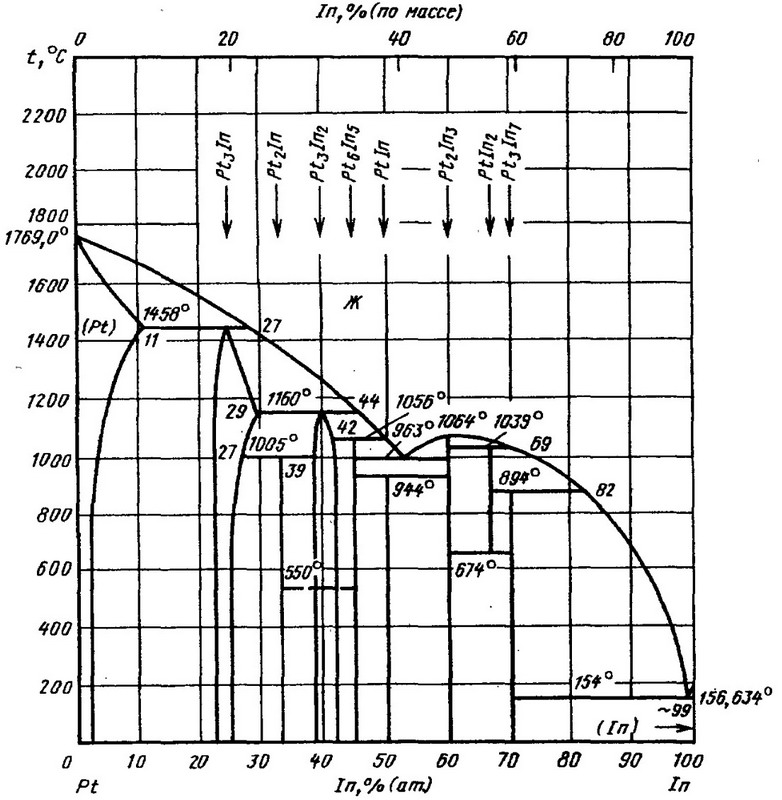

Диаграмма состояния системы индий-платина (In-Pt)

Для системы характерно образование большого числа промежуточных фаз: Pt₃In, Pt₂In, Pt₃In₂, Pt₆In₅, Ptln, Pt₂In₃, Ptln₂ и Pt₃In₇. Только соединение Pt₂In₃ плавится конгруэнтно при 1064 °С. Остальные соединения образуются по перитектическим или перитектоидным реакциям. соединение Pt₃In₂ претерпевает полиморфное превращение при 550 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
